请教高手

niushunli · 发表于 2010-11-8 11:32:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

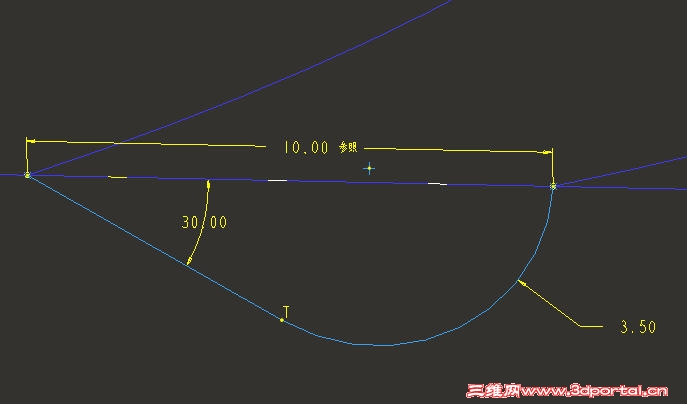

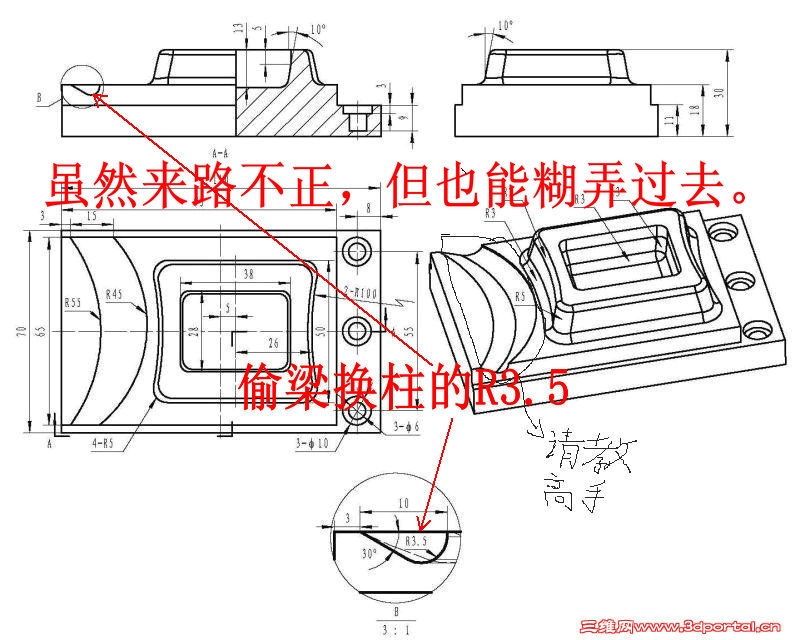

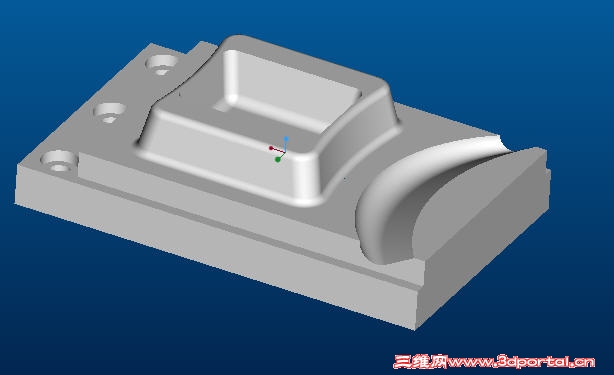

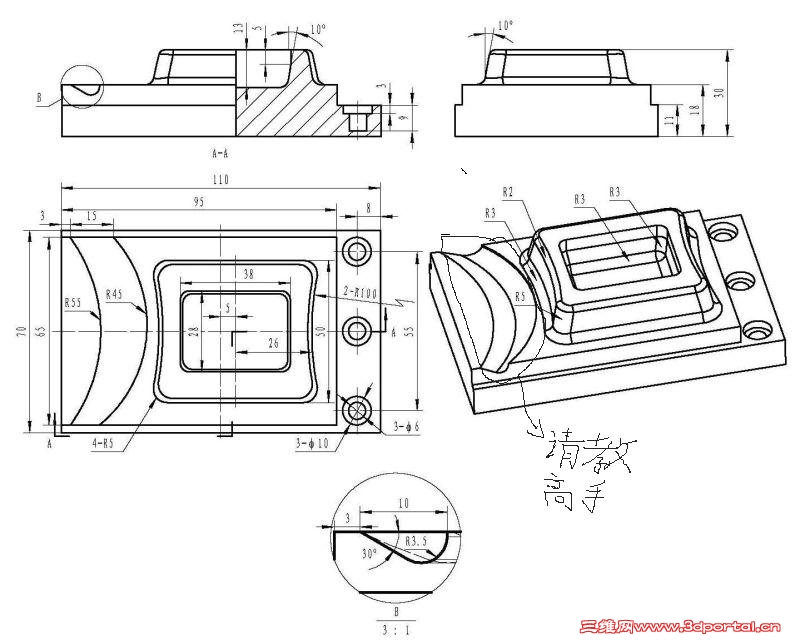

请问高手们这个图中所标识的部分用proe怎么画出来？？？

zorro2 · 发表于 2010-11-8 12:36:13

扫描混合或者VSS。

wod861210 · 发表于 2010-11-8 13:29:15

请问高手们这个图中所标识的部分用proe怎么画出来？？？1777322, d" J1 V, f7 t, E9 W
niushunli 发表于 2010-11-8 11:32 http://www.3dportal.cn/discuz/images/common/back.gif

、、、、、、、、、、、、、、、、、、、、、、、、、、、
尺寸不一样

Q初行者Q · 发表于 2010-11-8 13:41:48

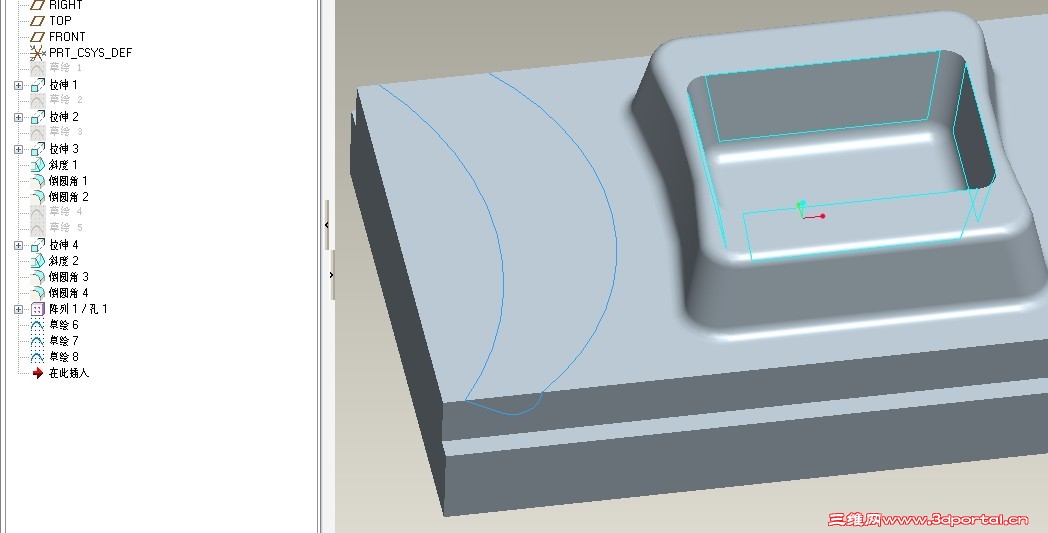

VSS 弄了很长时间做不出来郁闷不知道怎么回事. 尺寸照图纸画的.还请高手帮忙看看怎么用VSS

wod861210 · 发表于 2010-11-8 13:52:24

本帖最后由 wod861210 于 2010-11-8 13:53 编辑

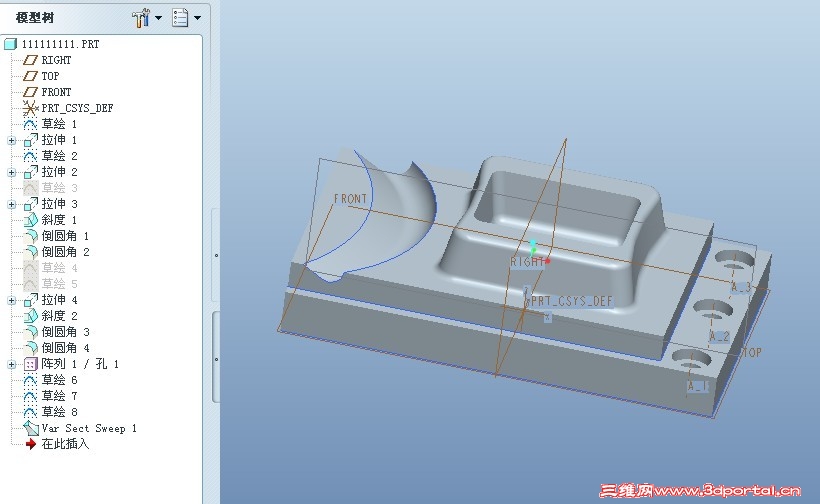

、不行吗？

Q初行者Q · 发表于 2010-11-8 14:10:36

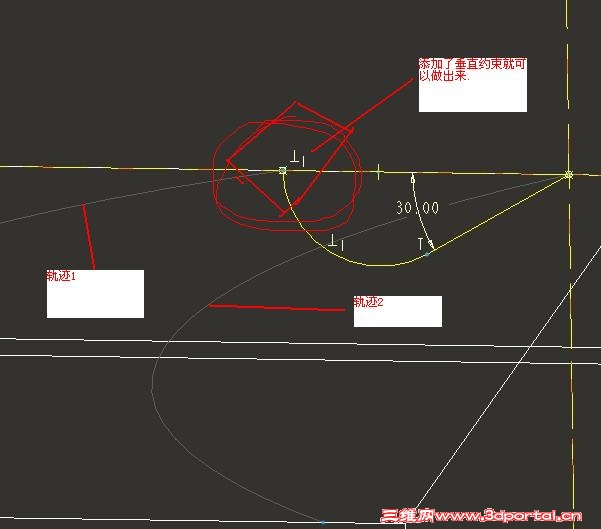

做出来了.截面添加了垂直的约束.但不知道为什么.请知道的朋友帮忙解释下.破解版的没有帮助文件.

niushunli · 发表于 2010-11-8 14:27:43

两头的尺寸不一样的

wod861210 · 发表于 2010-11-8 15:25:16

本帖最后由 wod861210 于 2010-11-8 15:28 编辑

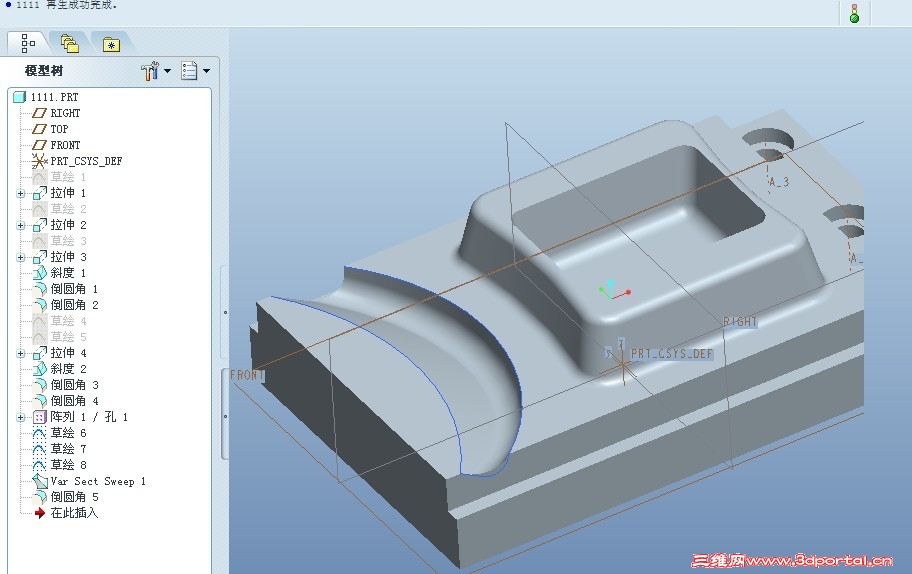

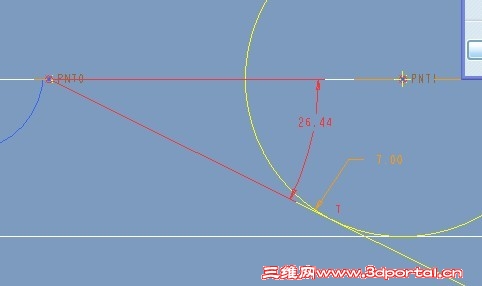

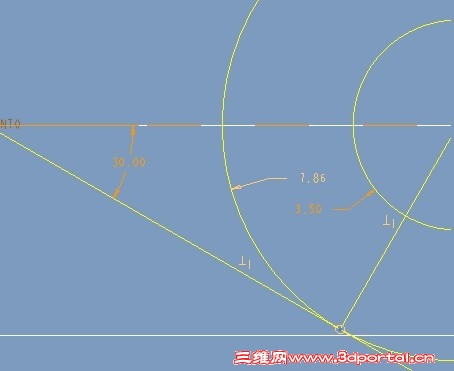

截面应该是这样的、、R3.5和30度的直线、距离为10是不存在的、、、、、

niushunli · 发表于 2010-11-8 15:31:03

8# wod861210 您的意思是说这个图纸给的数据10是错误的？

wod861210 · 发表于 2010-11-8 16:41:17

本帖最后由 wod861210 于 2010-11-8 17:17 编辑

不信、看图、、、、

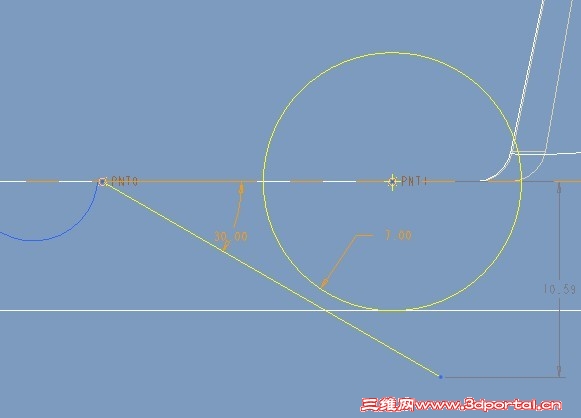

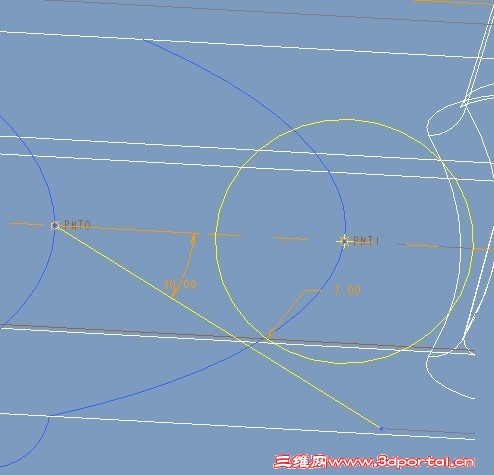

中间面、2条圆弧线距离最远、如图、
R7的圆和30度的线根本就不会相交、所以不存在、、
把30度该成比它和R7圆相切36度小就可以、、我该成35度就可以
角度不变、把3.5R该成和30度线相切时的R-3.5也可以
为什么是R7的圆、不清楚跟帖

niushunli · 发表于 2010-11-8 19:44:27

不信、看图、、、、
# J% }+ D5 X. ~: M中间面、2条圆弧线距离最远、如图、0 _2 |+ i. h, O- s/ h- I- R% ]
R7的圆和30度的线根本就不会相交、所以不存在、、
4 ?8 [2 }/ L+ ^0 _把30度该成比它和R7圆相切36度小就可以、、我该成35度就可以
3 _( ~7 B& ^4 J/ F角度不变、把3.5R该成和30度线相切时的R-3 ...
( W K7 D8 f( o- y9 Jwod861210 发表于 2010-11-8 16:41 http://www.3dportal.cn/discuz/images/common/back.gif

大哥，不知道你从哪里又弄出来一个R7的圆啊？？？图纸上是R3.5的圆弧啊！！！

yls1018 · 发表于 2010-11-8 20:57:58

本帖最后由 yls1018 于 2010-11-8 21:09 编辑

打个马虎眼吧（视频）

yls1018 · 发表于 2010-11-8 21:13:50

本帖最后由 yls1018 于 2010-11-9 08:35 编辑

1# niushunli " e) z4 l* P/ q3 d4 i: K4 g

此贴作废！！！

ganyiwei · 发表于 2010-11-9 07:13:58

这个图呢，2个数值3和R55 是确定R55弧线的，10和15以及R45 确定R45 弧线的。画完这2条弧线后再画30°直线和R3.5圆弧。这样画就不会出现什么数值矛盾了，但是这个图是有个地方没说明白的，那就是数值15那一端的草绘截面。这样利用两条弧线和2端截面，边界混合，再实体化切除，才是正解。VSS的话题目并没明确截面约束，注意，R3.5 弧的圆心并没注明在水平的边缘线上。要是在边沿上的话，10和R3.5就不能统一保证了。

wod861210 · 发表于 2010-11-9 08:16:26

这个图呢，2个数值3和R55 是确定R55弧线的，10和15以及R45 确定R45 弧线的。画完这2条弧线后再画30°直线和R3.5圆弧。这样画就不会出现什么数值矛盾了，但是这个图是有个地方没说明白的，那就是数值15那一端的草绘截 ...
/ [( ]3 Z; Y( N" ]$ ]ganyiwei 发表于 2010-11-9 07:13 http://www.3dportal.cn/discuz/images/common/back.gif

10是个变量、由R55和R45弧线距离来确定、、、个人理解、

niushunli · 发表于 2010-11-9 08:24:21

这个图呢，2个数值3和R55 是确定R55弧线的，10和15以及R45 确定R45 弧线的。画完这2条弧线后再画30°直线和R3.5圆弧。这样画就不会出现什么数值矛盾了，但是这个图是有个地方没说明白的，那就是数值15那一端的草绘截 ...' E1 `( r% s) R% w6 @6 x
ganyiwei 发表于 2010-11-9 07:13 http://www.3dportal.cn/discuz/images/common/back.gif

您画的图我用proe4.0野火版的怎么打不开啊？？？？

niushunli · 发表于 2010-11-9 08:27:16

做出来了.截面添加了垂直的约束.但不知道为什么.请知道的朋友帮忙解释下.破解版的没有帮助文件.1777429
6 ?5 e# a/ [% H3 ^/ k4 hQ初行者Q 发表于 2010-11-8 14:10 http://www.3dportal.cn/discuz/images/common/back.gif

我试了试，如果一加垂直约束的话，R3.5的圆弧就变小了。

yls1018 · 发表于 2010-11-9 08:33:32

17# niushunli
不要再眨眼了，视频看了？
三维实体和二维工程图之间还是有区别的，不然别人要三维数据干嘛!

wod861210 · 发表于 2010-11-9 08:51:06

大哥，不知道你从哪里又弄出来一个R7的圆啊？？？图纸上是R3.5的圆弧啊！！！7 p5 c) c8 |% }' M
niushunli 发表于 2010-11-8 19:44 http://www.3dportal.cn/discuz/images/common/back.gif

把圆弧都延长成圆来说、、、、、

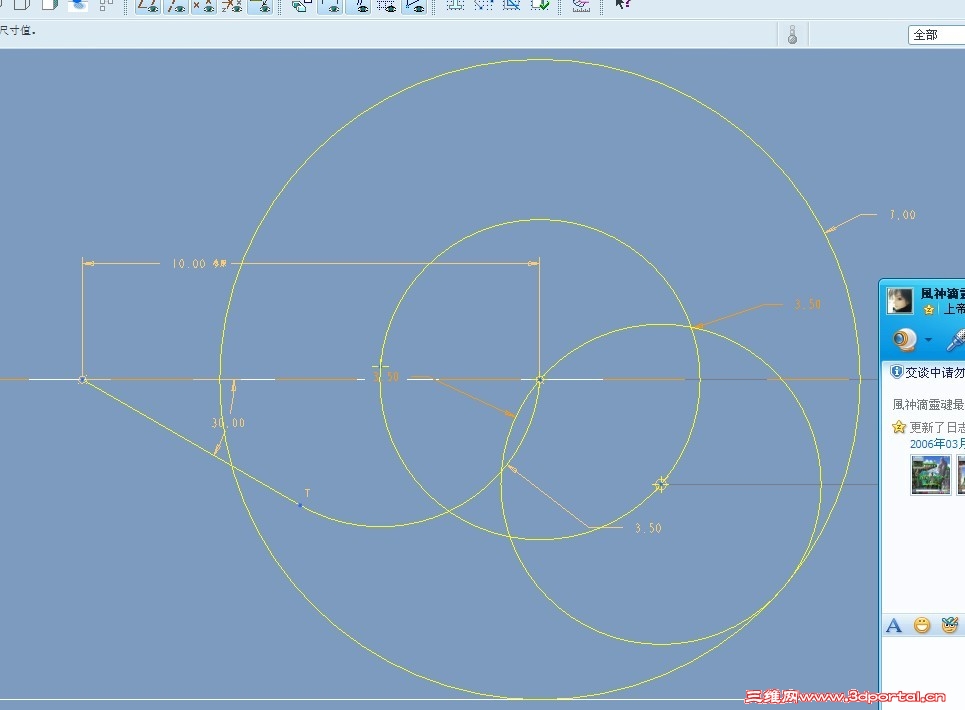

R3.5圆要经过R45的弧线、那R3.5的圆心就一定在以R45线上点为圆心画R3.5的圆上、、最大值不就是3.5+3.5=7、、、

不明白自己推敲、、用CAD画几条相切圆弧就知道了

niushunli · 发表于 2010-11-9 09:46:32

本帖最后由 niushunli 于 2010-11-9 14:21 编辑

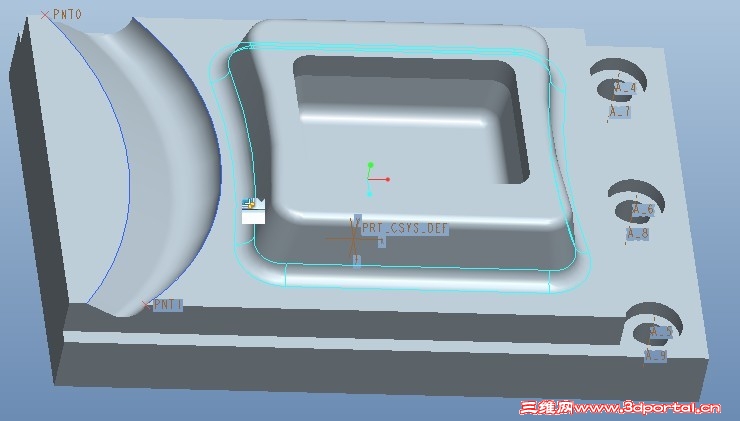

prt0002.prt.rar (359.76 KB, 下载次数: 14)
