如何将CAD图插入SW里面。。急急急

designerlucy · 发表于 2010-11-4 11:54:31

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 designerlucy 于 2010-11-4 12:37 编辑

我想把画好的CAD图插入到SW中，我就可以不用画，直接来做实体，一般UG里是可以的，但是SW我弄了半天都不行，有哪位高手指点一下，谢谢了，QQ16529821

Roy.xin · 发表于 2010-11-4 12:07:03

使用2D to 3D工具.但是,建议你还是从头开始.

电我 · 发表于 2010-11-4 12:11:23

直接"打开",在"文件类型"选"所有文件",找到你要打开的CAD图,然后会有相关图层选项,你勾选掉不用的图层.OK

designerlucy · 发表于 2010-11-4 12:36:28

你门的方法我试过了，不行，最好提供截图

连续模具 · 发表于 2010-11-4 12:46:15

本帖最后由连续模具于 2010-11-4 12:56 编辑

ctrl+c(把要复制的零件图标注文字删掉）

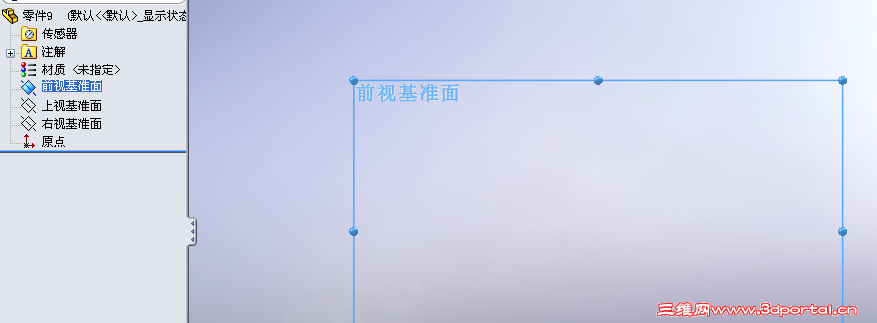

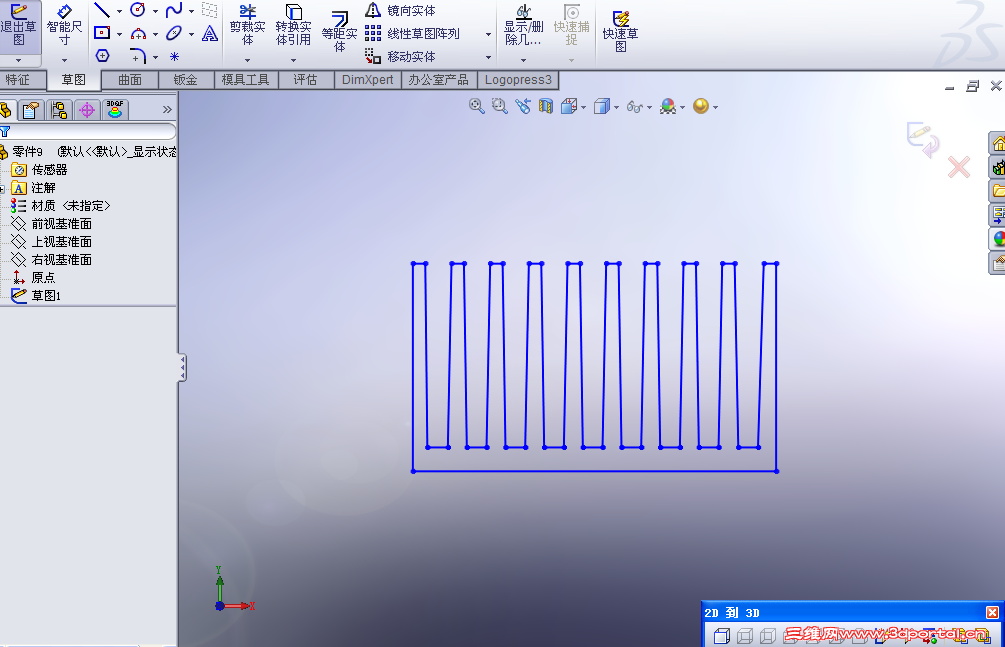

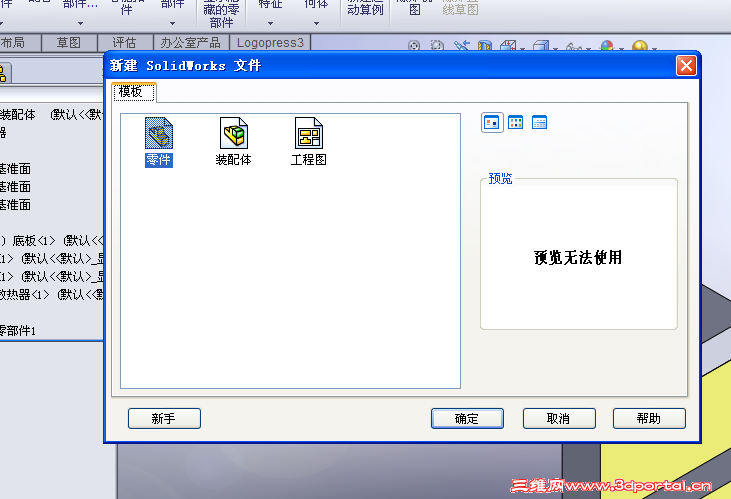

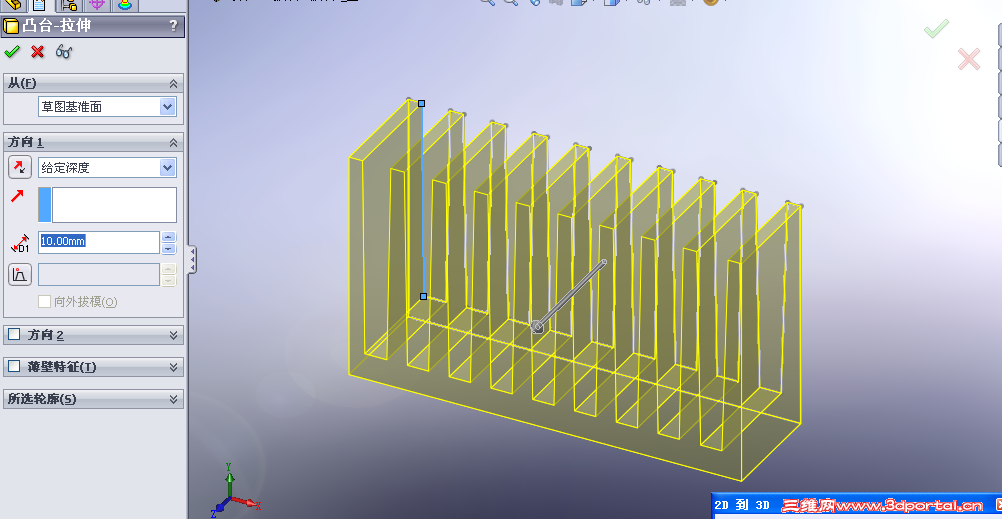

然后（在SW新建一个零件，然后选择一个基准面画草图）ctrl+v

gdhgdh · 发表于 2010-11-4 12:47:22

把CAD的版本低一点。

ryx007 · 发表于 2010-11-4 12:47:57

直接选DWG格式的文件打开，直接选择输入到新零件就可以编辑了啊。。。

designerlucy · 发表于 2010-11-4 15:23:45

谢谢各位的帮助，其实你们说的方法我也会，只是我忽略版本，打架以后注意了，往里面导入CAD文件时，版本一定要低，否则导不进去的，再次谢谢大家

fccax · 发表于 2010-11-4 18:16:58

要2007以下版本才行。

yang_2219 · 发表于 2010-11-4 18:42:32

直接复制粘贴就OK啊

hedy-huang · 发表于 2010-11-4 23:10:24

俺好像也忽略了版本问题，谢谢各位！

zhao11942 · 发表于 2010-11-5 11:03:44

只有2007版本以下的才能转换？
