请大家帮忙看看，怎么将这零件的工程图表达清楚

chaoyuH · 发表于 2010-11-3 17:49:01

您需要登录才可以下载或查看，没有帐号？注册

x

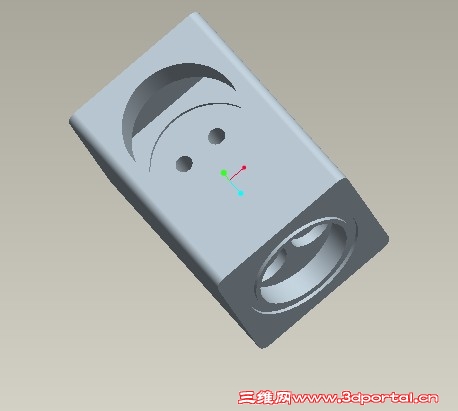

请大家帮忙看看，怎么将这零件的工程图表达清楚，寻高手

wod861210 · 发表于 2010-11-3 20:25:16

你大爷呀、求人家、还不贴张图、谁知道是个什么东西、、、、没点诚意

lihuan394189798 · 发表于 2010-11-4 05:44:00

帮你看啊啊

chaoyuH · 发表于 2010-11-4 08:28:28

大爷说得极是，我马上贴图

chaoyuH · 发表于 2010-11-4 09:03:25

paolo159 · 发表于 2011-2-8 13:03:00

没太看明白是什么东西，能用线框的模式再重新表示一下吗？？？

Q初行者Q · 发表于 2011-2-8 16:21:12

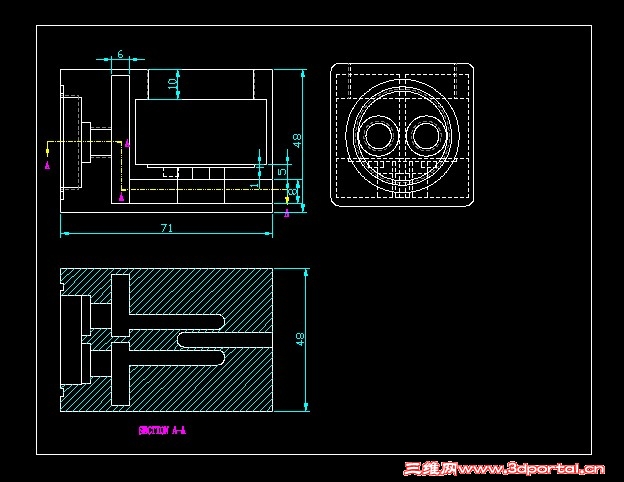

主视半剖俯视全剖左右各一向视图光要面的这样基本就能表达清楚了吧好象没必要弄个阶梯剖
