管件如何做相切面

lucifei · 发表于 2010-10-27 14:33:22

您需要登录才可以下载或查看，没有帐号？注册

x

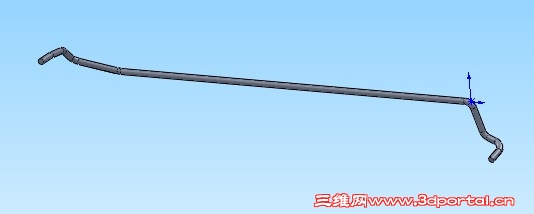

请问这种管件如何做4边正方向沿着管身的相切面？自己是在想不出办法了。请高手指点！！！万分感谢

lucifei · 发表于 2010-10-27 14:43:05

如何能找出管件的中心线呢？郁闷啊

qiyuezhuifeng · 发表于 2010-10-27 21:29:10

随便选中柱面然后再选中原始基准面即可得到所要平面，
中心线可以打开临时轴，但是不是连续的。如果是自己画的，则扫描路径就是中心线。

lucifei · 发表于 2010-10-28 10:40:26

此图不是我画的啊！哎用3D草图去绘制不知道是否准确

livefy · 发表于 2010-10-28 12:58:52

看了下楼主给的模型，关键是没有绘制过程，如果有扫描时做的3D草图就简单了

soar_tch · 发表于 2010-10-29 08:25:59

通过圆柱面、临时轴和原始三基准面，还可适当增加参考点，可以得到任何基准面。

TANYUXIA · 发表于 2010-10-29 08:37:59

重新画一个，再做相切面不就解决了
