solidworks 工程图表面粗糙度的标注的问题？

zayssb8 · 发表于 2010-10-12 12:51:20

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zayssb8 于 2010-10-12 16:23 编辑

solidworks 工程图表面粗糙度的标注，

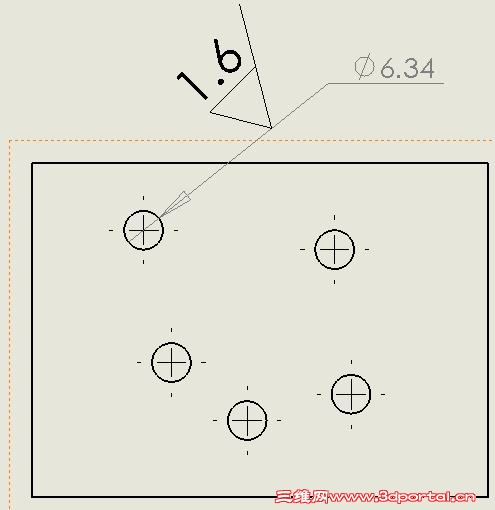

表面粗糙度符号能不能和线，尺寸，基准绑定，不让它随便移动。就像图片一样

Roy.xin · 发表于 2010-10-12 14:41:23

可以"绑定",标注粗糙度符号时,在属性管理器里注意选择角度下的"垂直",即粗糙度下有一横线的符号.

zayssb8 · 发表于 2010-10-12 16:24:21

能不能贴张图片啊

comeonlily · 发表于 2010-10-12 16:58:49

楼上的楼上说的不太对吧。你那样只能和线条移动，而不能和尺寸一起移动。
要是07版的，可以按住ctrl键同时选择粗糙度和尺寸然后右击鼠标出来组——分组就可以了。这样就可以一起移动了。
10版的我刚用，还没找到这个功能在哪里，呵呵。

eddieewang · 发表于 2010-10-20 19:35:07

学习了，最近刚刚遇到这个问题。

eddieewang · 发表于 2010-10-20 19:41:10

好像不行，试过了，普通标注可以，但是标注圆的不行。弄不上。
