这种内螺纹跟外螺纹怎么样画啊，请大家帮下忙啊！

wangdandan · 发表于 2010-9-24 11:38:19

您需要登录才可以下载或查看，没有帐号？注册

x

第一次画螺纹，不会画啊！请友友们帮下忙！

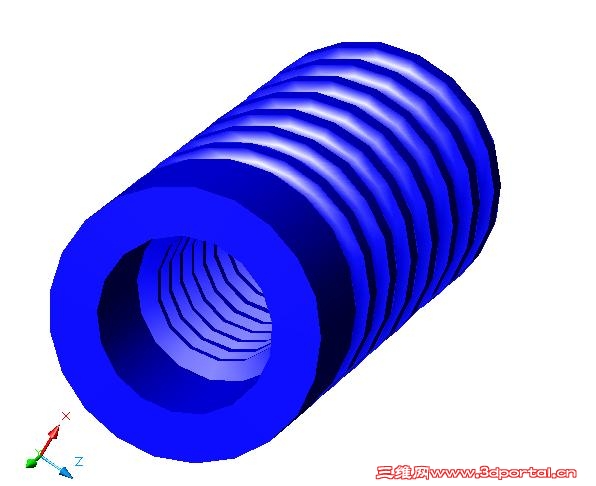

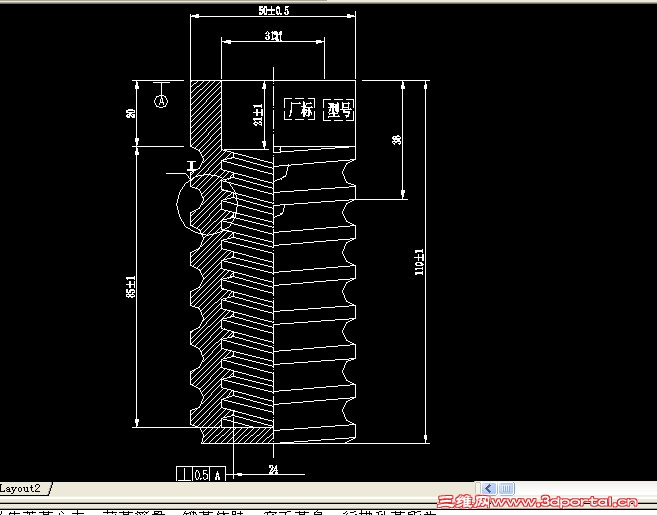

2D我已经上传在下面，要做3D，偶不会做啊，好郁闷啊！

明天就要，烦，急啊``愿意50G币酬谢！画好的请在下面跟贴，谢谢了！

2374 · 发表于 2010-9-24 13:50:19

学生？我用cad画的，把你的主视图他一半，形成面域，然后沿轴线旋转就可以了

soar_tch · 发表于 2010-9-24 14:52:53

在SW中以你的截面形状，以螺旋线作路径扫描切除，内外螺纹分别作。

livefy · 发表于 2010-9-24 19:43:56

用螺旋线做路径扫描切除就可以了，草图就用你的螺纹的凹槽截面

adsws100 · 发表于 2010-9-25 09:17:05

楼上正解
