求这个图纸的理解

bobochen518 · 发表于 2010-8-28 20:33:13

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 bobochen518 于 2010-8-28 20:38 编辑

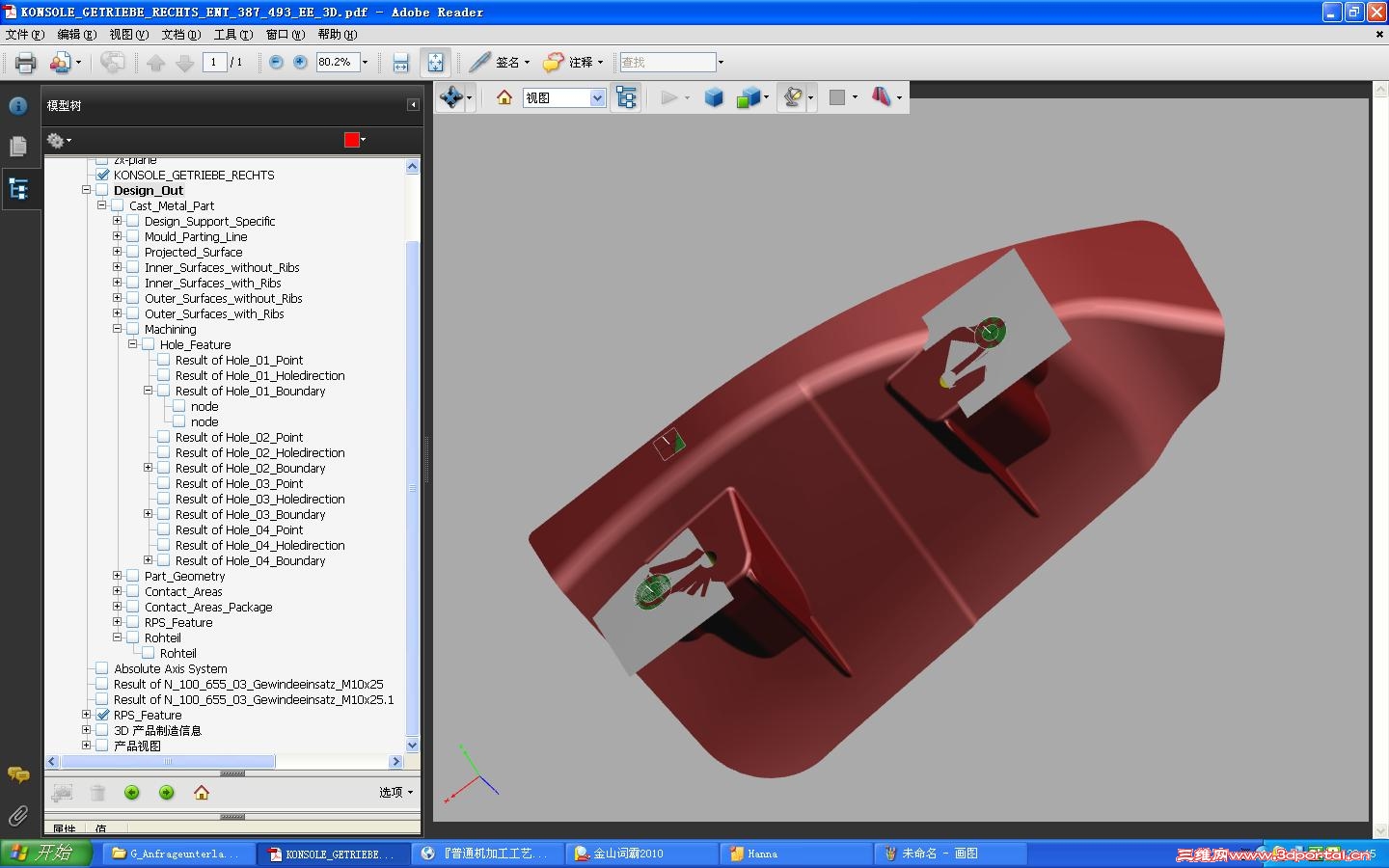

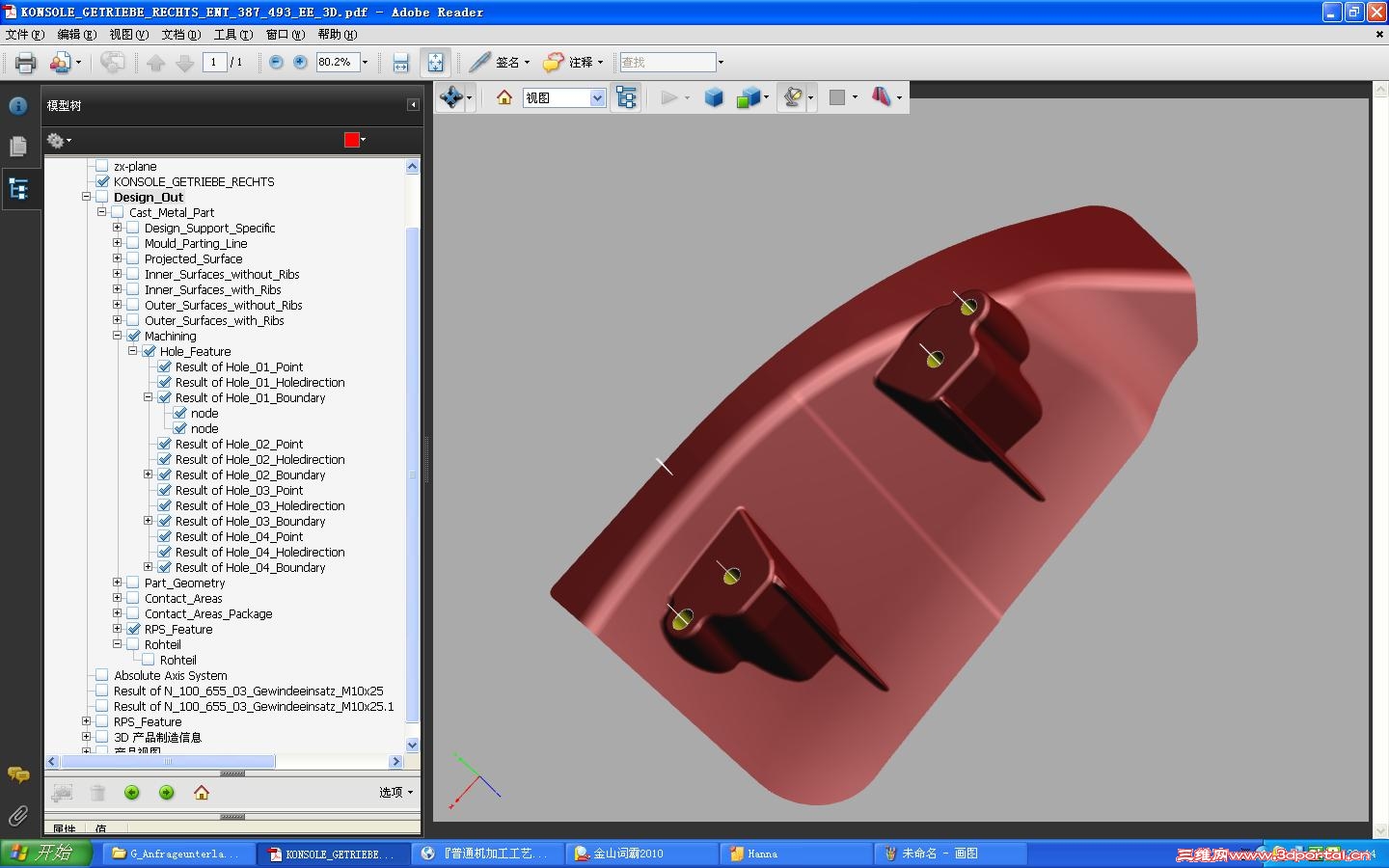

只有一张PDF图纸但是又没有详细的2D图，请问怎样理解图上的RPS-FEATURE(三个平面与两个孔）？

cayuer · 发表于 2010-8-28 21:21:34

附件传上来更清楚

飞天小猪 · 发表于 2010-8-29 19:28:57

单一个三维图无法知道内容。

第一，材料？
第二，精度？
第三：注塑还是压铸？或者焊接？

1226304633 · 发表于 2010-9-2 16:27:52

都不知道要理解什么就这根本理解不出来什么？？

beyondsu · 发表于 2010-9-3 09:06:22

楼主想表达什么意思，说清楚点吧

jhxczy · 发表于 2010-9-3 15:52:36

让大家去想象，每个人都会出来不同的结果的，因为根本就无从下手啊

yang0hui · 发表于 2010-9-6 19:16:33

看不清楚啊

lidatian-1985 · 发表于 2011-4-3 08:09:11

没看懂什么意思

kxyx01 · 发表于 2011-4-3 08:15:58

楼主要先把主体思路给大家讲讲啊
