3D草图不知怎么画这个图

rishew · 发表于 2010-8-25 14:50:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 rishew 于 2010-8-25 17:32 编辑

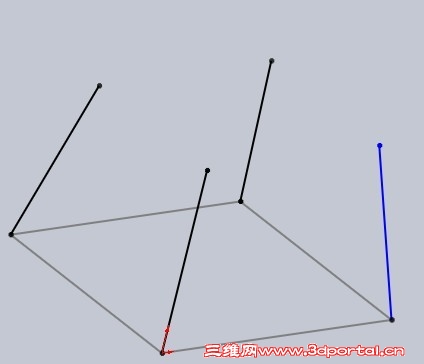

这个简单的图形用3D草图怎么画出来,就是那四根空间斜线(在两个平面内都倾斜)不知怎么画出来的,请熟手们指点.如图:

ffda · 发表于 2010-8-25 15:06:10

可以把上面的四个点用构造线连起来约束一下，看行不行。

sunyin · 发表于 2010-8-25 15:40:35

看图，如有需要可以下载附件

danilso · 发表于 2010-8-25 16:06:15

簡單一點就畫一個正方草圖做拔模斜度拉伸後,打開3d草圖引用邊線就好了.

rishew · 发表于 2010-8-25 16:30:53

3# sunyin
老弟,版本高了,打不开,能否转为09版的

soulmatecr · 发表于 2010-8-25 17:25:06

正方草图--拔模斜度拉伸--边线---ok

rishew · 发表于 2010-8-25 17:26:40

6# soulmatecr
要求用3D草图画.

cloudpeng · 发表于 2010-8-25 20:30:51

6# soulmatecr 5 r1 O' v( T. J; Z: a8 J9 \
要求用3D草图画.
6 D7 d, x: J, ?. C) Z1 ]6 Arishew 发表于 2010-8-25 17:26 http://www.3dportal.cn/discuz/images/common/back.gif

其实，楼上的几位说的方法，是简单又实用的办法。

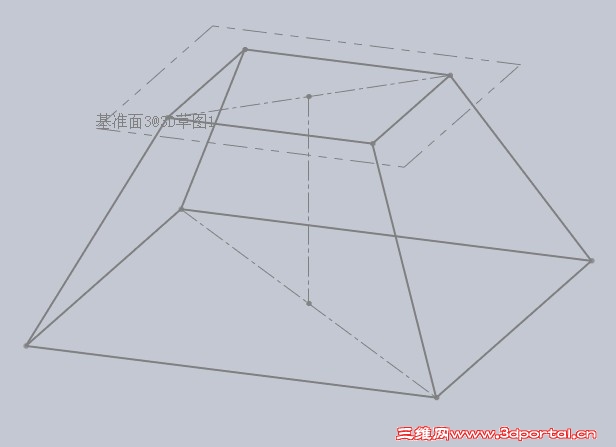

要是非画3D草图的话，只有做两个基准面来画了。

mrflyx1132 · 发表于 2010-8-27 23:15:37

做基准不就行？

cicky1208 · 发表于 2010-8-27 23:58:50

作两个基准平面可以了呀

danilso · 发表于 2010-8-28 10:33:47

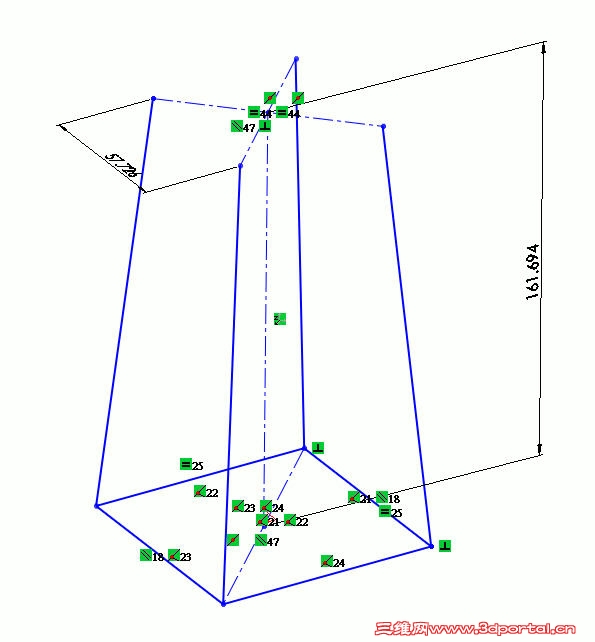

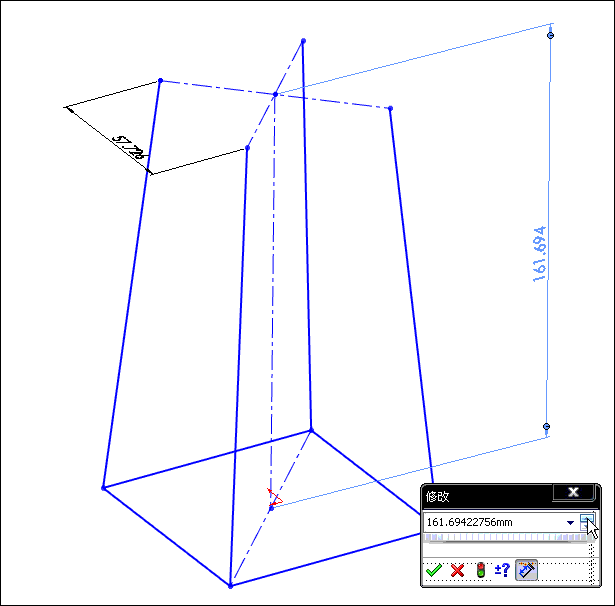

如果只要簡單的用3d草繪,可以利用約束畫好正方形後畫一條對角線,再畫一條約束Z軸直線約束於對角線中心
垂直矩形再於垂直線端畫2條對角線約束互相垂直等長並與矩形對角線平行,最後把4條線由矩形角連到上方的線端就好了

zylpump770x · 发表于 2010-9-6 08:35:44

如果要利用3D草图画一条曲线呢？等待高手指教。。。。

奔雷之光 · 发表于 2010-9-6 09:10:39

楼主，直接选取3D草图，画出样条曲线！
然后按照自己的要求是当地更改X、Y、Z坐标！就OK！@[ 12# zylpump770x
