双头蜗杆怎么画

lipengju · 发表于 2010-8-24 15:23:27

您需要登录才可以下载或查看，没有帐号？注册

x

要画一个蜗杆，双头的，螺距为4.3mm,蜗杆外径为Φ7.17mm，蜗杆长度为9.6mm,请问该怎么画？谢谢

WHC44 · 发表于 2010-8-24 19:40:39

只有这些参数还是不能画的，还需要截面形状；一般方法：可以先做出圆柱和螺旋线，垂直螺旋线做齿的切割截面，以螺旋线为引导线，截面草图为截面扫掠实体，布尔减得到蜗杆；或者直接画出蜗杆的截面，用扫掠命令（配合方向及缩放控制）直接做出来，控制螺距需计算。

236508579 · 发表于 2010-8-24 19:56:01

受教了还是不明白

jsmold · 发表于 2010-8-25 06:33:38

要用曲面扫掠，实体扫掠是不行的

lhj7103 · 发表于 2010-8-25 08:26:27

可以用扫掠，界面为一般形状时必须用曲面，否则截面会发生扭曲

lipengju · 发表于 2010-8-25 19:00:41

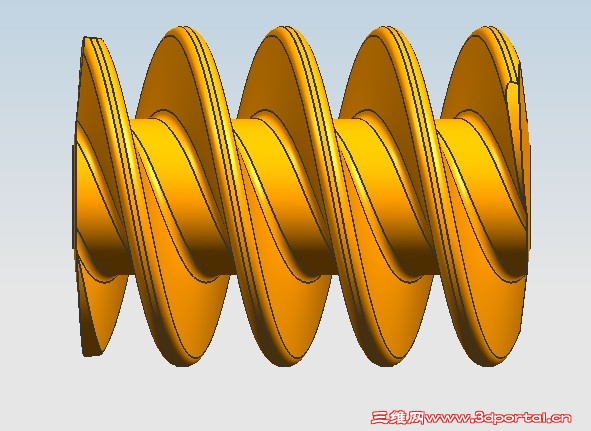

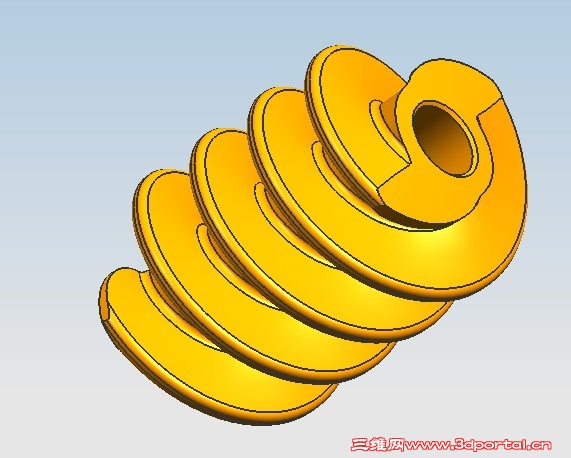

关键是界面无法测量，太小了，一般的工具下不去。而且这个蜗杆要和另外一个蜗杆配合，另一个蜗杆和一个斜齿轮配合，组成一个二级减速系统。蜗杆我自己也画出来了，但就是不知道能不能用，截面是自己大致测量的，画出的看着怪怪的。想问一下如果要准确把数据画出来是不是只能进行三坐标打点扫描，然后利用点云处理。
