求教这个图形用实体怎么画？

ike214 · 发表于 2010-8-23 22:37:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

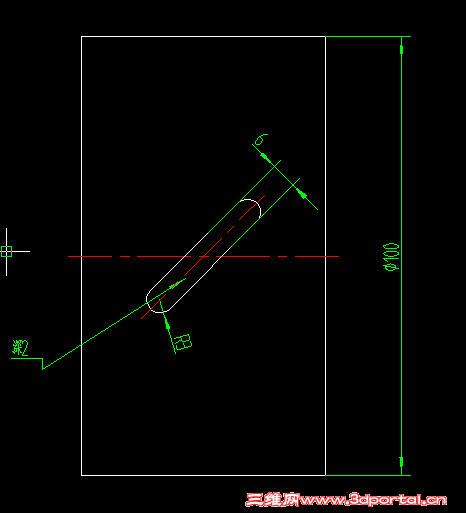

如附件图
请赐教

binli37 · 发表于 2010-8-23 23:11:26

就这样画！！！

hejiangcao · 发表于 2010-8-24 14:53:33

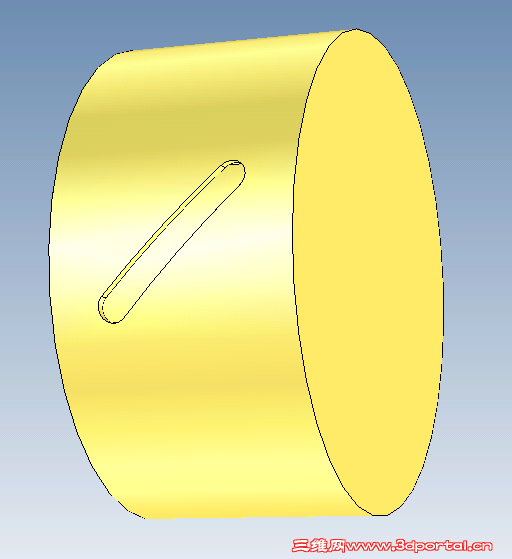

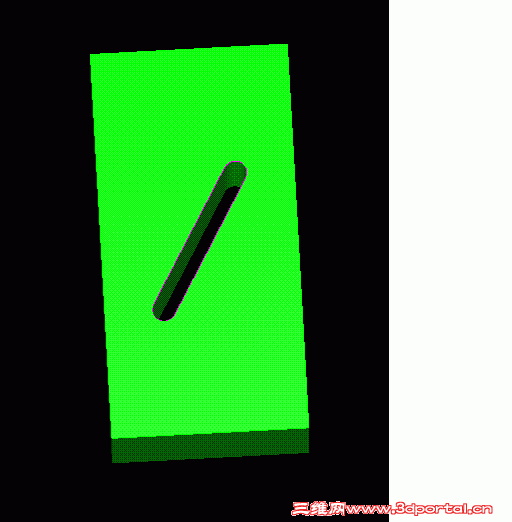

应该是这样的吧

gongtao700 · 发表于 2010-8-24 19:09:20

用拉伸里面的除料就可以了。

ike214 · 发表于 2010-8-24 22:36:08

3# hejiangcao

怎么做的啊？

hejiangcao · 发表于 2010-8-25 10:15:51

本帖最后由 hejiangcao 于 2010-8-25 10:21 编辑

5# ike214
我的做法是：先拉伸一圆环，外径Φ100 内径Φ96（为的是保证深度均为2）高度你图上未标，我取得是50 ，再在外标拉伸除料一键槽，深度拉通就行（利用三维球调整位置），再在孔中心放一圆柱体Φ96×50，一切OK

754977924 · 发表于 2010-12-16 15:12:14

这个用CAXA也可以画啊你先画一个D100的圆在画一个D98的圆把他扫描成面再创一个平面画键槽用拉伸除料拉伸到面不就出来啦上面的兄台还需用UG吗

斯伦贝谢 · 发表于 2011-2-14 14:41:16

先画出，长方体实体，再用草图画出两维的.在拉升出实体

有彩虹的时光 · 发表于 2011-2-14 19:55:39

2#8#不要误人子弟哦明明是一个圆柱怎么就变成了长方体了。
