如何画此弹簧

blueshake · 发表于 2010-8-22 10:11:48

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位大侠一下，如何画下面的弹簧，如果能够给个画好的文件就更好了，谢谢。http://commondatastorage.googleapis.com/static.panoramio.com/photos/medium/39637848.jpg

smartlz · 发表于 2010-8-22 12:58:05

看样子是新手，这个弹簧不算复杂

blueshake · 发表于 2010-8-22 13:26:18

这个弹簧是不会复杂，但是那个竖上来的弹簧要刚好在中心上。

yudw01 · 发表于 2010-8-22 13:31:48

你应该把俯视图给贴上来看看,看那个竖上来的那一段是怎么竖的,不过不管怎么样,应该都是挺简单的

blueshake · 发表于 2010-8-22 15:19:29

俯视图如下，
http://commondatastorage.googleapis.com/static.panoramio.com/photos/medium/39644854.jpg

未济 · 发表于 2010-8-22 15:21:55

搜下，论坛上有PROE弹簧教程

铭珠初海 · 发表于 2010-8-22 15:30:12

做曲线
然后再加段曲线到中心再扫描

blueshake · 发表于 2010-8-22 16:53:59

搜索过论坛了，但都不是很满意，会的大侠给个文件（4.0），不胜感激。

ganyiwei · 发表于 2010-8-22 20:52:47

看起来简单，做起来就不是那么回事了。

yokoy · 发表于 2010-8-22 23:22:04

本帖最后由 yokoy 于 2010-8-22 23:34 编辑

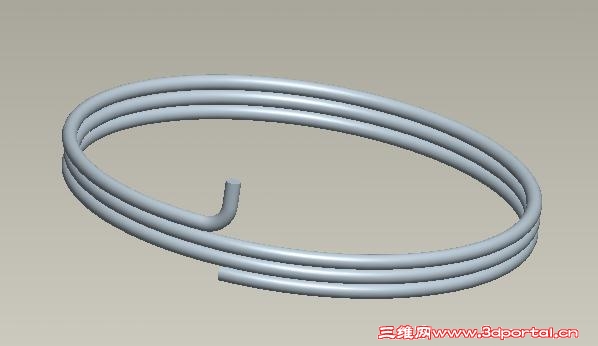

我也画了个,比较复杂.仅供参考!

blueshake · 发表于 2010-8-23 06:58:55

@yokoy
太谢谢你了。

blueshake · 发表于 2010-8-23 07:09:57

@ganyiwei

能不能也分享下大侠的方法。谢谢。

kokoko0321 · 发表于 2010-8-23 10:41:03

11# yokoy
你是用什么画的，pro/e？

for-mar · 发表于 2010-8-23 11:58:39

那个R1是怎么回事，如果用二次投影得出的扫描轨迹，严格上不算R1，应该要用包络或者方程做的曲线当轨迹才能达到沿着周向成R1圆角的效果吧

a841570133 · 发表于 2010-8-23 14:44:14

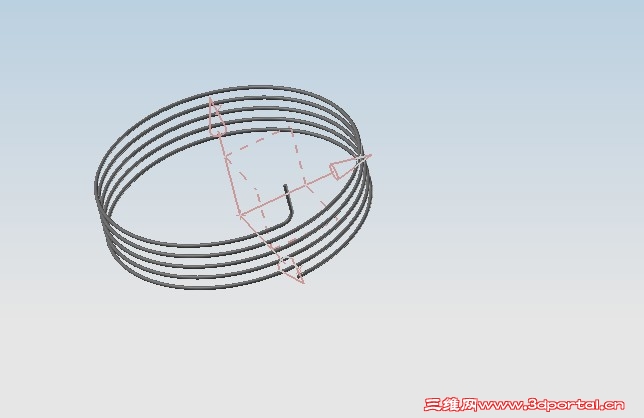

我也绘制了一个看看满足不

enemyshoot · 发表于 2010-8-23 15:07:33

提示: 作者被禁止或删除内容自动屏蔽

blueshake · 发表于 2010-8-23 19:01:29

我也绘制了一个看看满足不1 N1 ^ g; D) c3 z* P: I
a841570133 发表于 2010-8-23 14:44 http://www.3dportal.cn/discuz/images/common/back.gif

呵呵，大侠画的直线偏移中心了，

blueshake · 发表于 2010-8-23 19:02:15

yokoy大侠画的是正解。

ganyiwei · 发表于 2010-8-23 20:00:13

本帖最后由 ganyiwei 于 2010-8-24 19:40 编辑

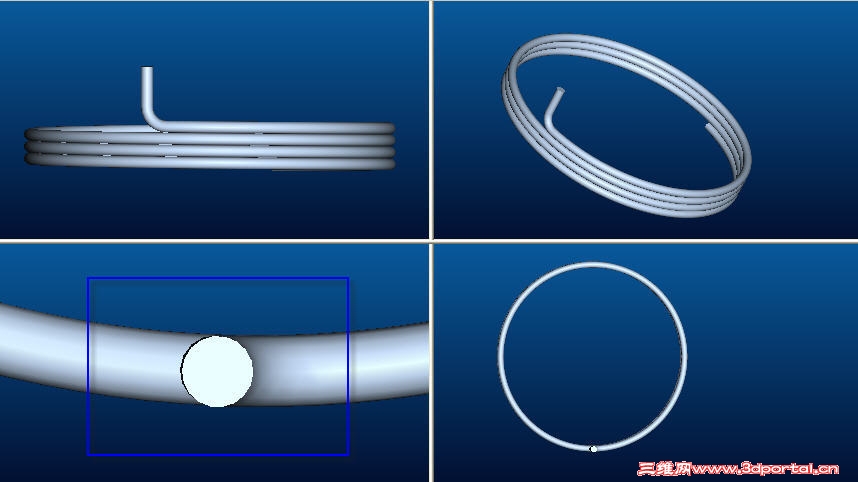

3步做出

，谁能猜出第二步用的是什么命令？

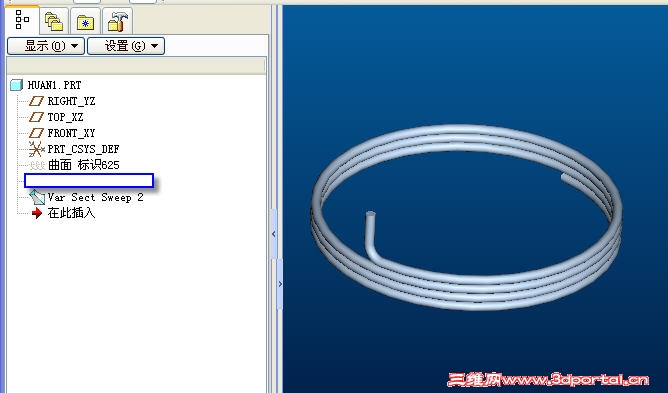

附上PART., 4.0 版本。

zj7758 · 发表于 2010-8-23 20:19:32

扭曲？

ganyiwei · 发表于 2010-8-23 22:23:27

扭曲？
3 I1 {" t- m7 _. g; L3 V8 C* mzj7758 发表于 2010-8-23 20:19 http://www.3dportal.cn/discuz/images/common/back.gif

你扭个来看看！

blueshake · 发表于 2010-8-24 06:38:14

你扭个来看看！
4 w% X! B8 ^7 B6 @* ]5 n2 x7 lganyiwei 发表于 2010-8-23 22:23 http://www.3dportal.cn/discuz/images/common/back.gif

大侠请分享下。

zj7758 · 发表于 2010-8-24 09:13:52

22# ganyiwei
那就是猜错了嘛，莫激动

ganyiwei · 发表于 2010-8-24 09:18:42

22# ganyiwei
4 ^6 r- ^) p0 H- `# z) _  }那就是猜错了嘛，莫激动
/ v5 g( }5 N  d7 h* Izj7758 发表于 2010-8-24 09:13 http://www.3dportal.cn/discuz/images/common/back.gif

一个已经被遗忘了的命令, 估计没几个人用过.!

晚上揭晓答案!

可不是造型哦!

wjuice · 发表于 2010-8-24 10:03:22

这个是好简单的，自己看下就会了
