圆柱与平面装配

ruanjian1983 · 发表于 2010-8-19 19:06:13

您需要登录才可以下载或查看，没有帐号？注册

x

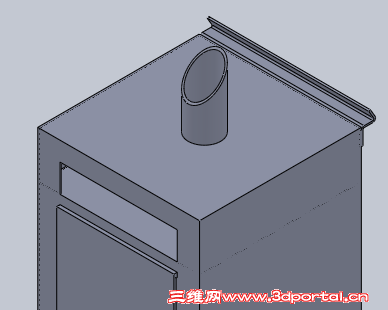

请教各位：SOLIDWORKS装配中，圆柱与平面是如何配合定位的（即把圆柱放在一个平面中间，如何装配定位？见图片，先谢谢了！！

wwwzzzvvv · 发表于 2010-8-19 19:18:31

可以用圆柱的基准面与平面的基准面进行配合。

PXW1983 · 发表于 2010-8-19 19:32:58

"宽度”配合

eddieewang · 发表于 2010-8-19 19:46:53

平面上做个草图，画个圆。再把圆柱和圆配合就可以了吧。我经常做这个笨办法

danilso · 发表于 2010-8-20 14:10:40

用圓柱的暫存軸與箱体側面結合距離.

comeonlily · 发表于 2010-8-20 15:26:19

这个蛮好解决呀~~
面面重合，然后可以利用基准面重合或者平行加距离就解决了呀~~

lemonblueice · 发表于 2010-8-20 20:48:37

通常我都是运用各零件的基准面和临时轴来处理这类问题！

Humz · 发表于 2010-8-21 09:47:00

用圆柱的临时轴呀，

shuna · 发表于 2010-8-21 11:35:16

在那平面上先建立一个草图,绘制一个相切的圆
然后选择圆与立柱同心就可!

盛康几何科技 · 发表于 2010-8-23 11:56:42

ruanjian1983 · 发表于 2010-8-24 08:41:59

1# ruanjian1983
建议先建模，如照片格式图，不然圆柱旋转约束不能够控制。
