零件表面的斜线是怎么草绘上去的

12zaq · 发表于 2010-8-18 13:43:01

您需要登录才可以下载或查看，没有帐号？注册

x

零件表面的斜线是怎么草绘上去的,请帮忙

gwangdibing · 发表于 2010-8-18 13:55:01

既然是草绘那就草绘去画吧

zmorphis · 发表于 2010-8-18 14:04:23

可以现在CAD中画出，然后通过外部特征导入亦可

luckygyy · 发表于 2010-8-18 14:05:09

选择那个表面，然后草绘呗。
如果是表面曲面的话可以用投影或者包络

zw5120 · 发表于 2010-8-18 15:27:58

表面的斜线有什么实际用处吗

luckygyy · 发表于 2010-8-18 18:42:26

楼主说的是那个类似剖面线的那个东东？？？你用剖面图直接能出来。不过得剖才行

未济 · 发表于 2010-8-18 20:54:43

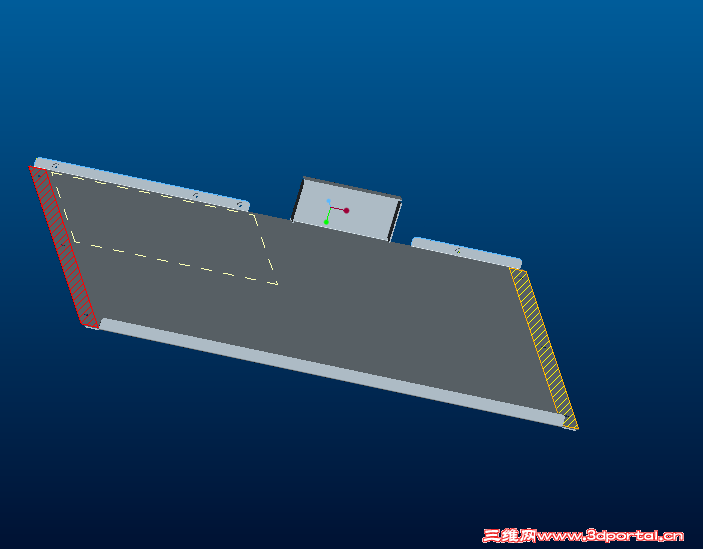

看下图片所示

neil.wangchao · 发表于 2010-8-19 08:19:12

这是个PCB板吧。如果是PCB板，如楼上所示。

12zaq · 发表于 2010-8-19 10:04:32

谢谢各位的指点

三维小汤圆 · 发表于 2010-8-19 10:58:45

向各位学习了

yingshuai2 · 发表于 2010-8-19 12:37:01

good good study ！ day day up！ @ @

tangcarlos3d · 发表于 2010-8-19 22:40:03

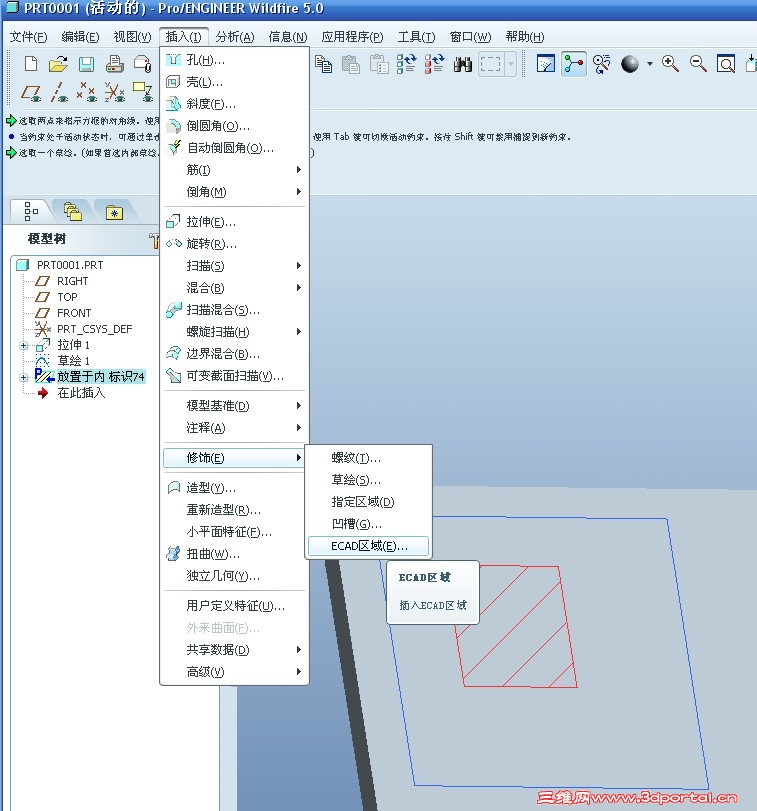

应该用插入－修饰－草绘－剖面－规则截面－剖面线，再画一个封闭区域即可得剖面符号。它可用用在指定基准面的大小，平面度要求区域等等。
