Solidworks中蜗轮正确的建模方法!

[复制链接]
发表于 2010-8-14 23:05:44 | 显示全部楼层 |阅读模式 来自: 中国河南郑州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 lxk3721 于 2010-8-16 15:31 编辑 % z1 w7 a4 ?" `& v( _1 o5 F
/ W8 t% M. P' S$ |; {# R
首先谈一下GearTrax这个插件!. P) L" D4 F3 F" ~
插件功能很强大,只需要输入几个齿轮的参数就能生成一个齿轮,效率的确提高了不少!" K4 d( i; y$ ~$ B: V
但是这个软件还有很多需要完善的地方,首先很多需要输入参数都是英文的,即使有汉化破解版的,也有很多英文需要重新翻译!
4 V' G* g  F6 v% E+ O% c这些英文的专业性很强,不容易理解!0 b5 i# b' k4 T; o3 p$ T9 K
其次从软件生成的精度来说不是很高,就例如蜗轮和蜗杆来说,不管怎么样装配都有干涉,后来查看原因,发现时生成的蜗轮轮齿有毛病!
6 W6 ^; u7 n5 v* {蜗轮在不同法向剖面内的轮廓各部相同,因此不能用扫描切除!而软件正式用的扫描切除!这样生成的蜗轮也能用来仿真,不过是不能用来做分析的!2 {) ~' ?% W6 {# x) K
关于迈迪这个软件生成的蜗轮也不准确,在齿廓放样得时候的缺少放样引导线,造成齿廓的严重变形!

: J- j( ]. k/ ^正确的画法是要建立多个轮廓和相应的引导线,依照轮廓垂直与引导线的条件,放样生成轮齿,然后阵列!
$ p! u- {8 H4 p$ e) p这只是我个人的一点见解,请高手赐教!O(∩_∩)O~
% ^$ ~% v3 o, P( i" K) c在画涡轮的当中齿廓引导线的方程还需要研究,有兴趣的朋友一起研究!1 M. V, R$ \( |* v, q% u
我的QQ号码:378076601
( O" X; Y. ]3 |! K' ^7 H. r一起学习,一起交流,一起进步!

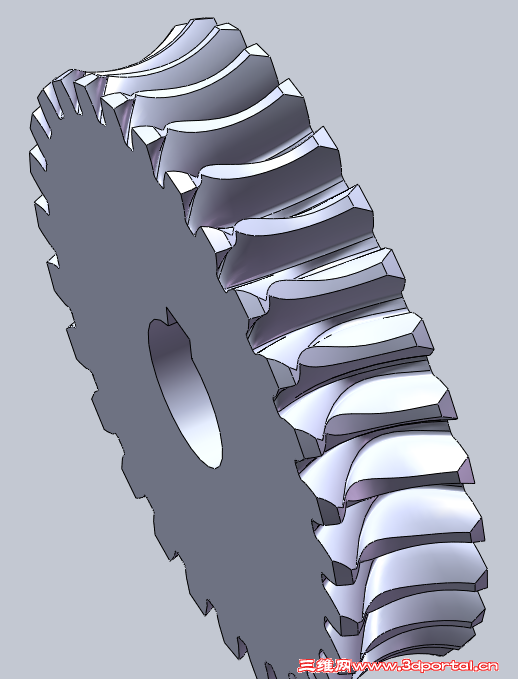

; Q+ `9 \* O" v- ]+ M这个是迈迪插件生成的蜗轮,轮齿齿廓变形很严重!
发表于 2010-8-15 08:07:33 | 显示全部楼层 来自: 中国江苏苏州
好的,大家起交流学习。
发表于 2010-8-15 08:28:39 | 显示全部楼层 来自: 中国广东汕头
你的观点很有见地,能不能用图形或者动画将你的建模过程演示一下?
发表于 2010-8-15 11:57:15 | 显示全部楼层 来自: 中国天津
当然是用来仿真的,难道是用来炫耀的吗
发表于 2010-8-15 12:12:08 | 显示全部楼层 来自: 中国广东佛山
其实除了GearTrax(还需要注册或者破解的哦),$ ?( h0 c0 Z7 ^" R- R0 j
在这里特别推荐一款免费使用的插件——麦迪数码3D工具集- }1 Q' `$ j& B7 G  u/ ]0 Z3 h
还是国产的,觉得很不错的,大家可以试试看
发表于 2010-8-15 16:56:25 | 显示全部楼层 来自: 中国广东汕头
最好是上一个源文件或一个教程,这样更加有说明力
发表于 2010-8-31 19:50:50 | 显示全部楼层 来自: 中国广东深圳
一起学习,一起进步
发表于 2010-9-3 08:49:59 | 显示全部楼层 来自: 中国湖北武汉
lz可不可上传一个原文件学习学习呀,非常感谢
发表于 2010-9-3 17:39:09 | 显示全部楼层 来自: 中国上海
可以学习一下
发表于 2010-9-3 18:56:03 | 显示全部楼层 来自: 中国广西桂林
楼主加我的qq623315771
发表于 2010-9-3 21:34:22 | 显示全部楼层 来自: 中国重庆
齿型轮廓变形是因为放样切除时选择草图的问题,选择草图时要选择同一位置方向,用放样的都知道。
7 w  g' y3 [/ Z' B2 H- }; E* w' r# y所以,这个问题的解决办法是编辑放样切除特征。
发表于 2010-9-6 13:10:36 | 显示全部楼层 来自: 中国山东青岛
学习了.越来还有这样的问题.
发表于 2010-9-6 15:47:32 | 显示全部楼层 来自: 中国上海
用蜗杆来旋转切除涡轮,这样生成的涡轮如何呢?
发表于 2010-10-9 12:52:41 | 显示全部楼层 来自: 中国浙江绍兴
高手啊,佩服!
发表于 2010-10-9 13:55:01 | 显示全部楼层 来自: 中国北京
其实还是GearTrax可靠。sw只有这个是专业插件,一直用,没什么问题。
头像被屏蔽
发表于 2010-10-9 15:42:14 | 显示全部楼层 来自: 中国浙江绍兴
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2010-10-9 15:59:56 | 显示全部楼层 来自: 中国广东惠州
学习了,齿轮变形应该是放样路径的问题.
发表于 2010-10-12 14:36:33 | 显示全部楼层 来自: 中国湖北武汉
学习中~!一直在寻找一个好用的!
发表于 2010-10-13 09:53:29 | 显示全部楼层 来自: 中国浙江杭州
楼主, 你没加导程升角," K* S# H: M' n2 e% c
弄出来,当然就是这样!!8 m5 p' A( d( U: f6 `
3 ~0 e2 c7 F* _$ [7 b
加导程升角, 就正常了!!0 F# a' _5 ~9 H+ U& c9 s

! O' w- l+ ?$ ~( T涡轮其实属于斜齿轮!!' c$ `8 S; d6 u7 m! d$ v( O, o
5 d) H0 b5 ~) h4 K# m
工厂里加工也一样,要转一个导程升角!$ e1 O( Z5 F9 N/ }6 e
4 W3 u3 S1 o6 [7 e, T
用卧铣床加万能分度头加工的人都知道, 必须加一个导程升角
发表于 2010-10-13 11:57:20 | 显示全部楼层 来自: 中国江苏苏州
首先谈一下GearTrax这个插件!2 r" g. B- Q; Z2 U) l; J$ ]0 s
插件功能很强大,只需要输入几个齿轮的参数就能生成一个齿轮,效率的确提高了不少!7 R! v5 M. @1 {$ r: s2 @! v3 q$ p0 _
但是这个软件还有很多需要完善的地方,首先很多需要输入参数都是英文的,即使有汉化破解版的,也 ...  Y! \8 I6 A- X0 E# }3 P0 q& Z% L
lxk3721 发表于 2010-8-14 23:05 http://www.3dportal.cn/discuz/images/common/back.gif
  V& o: m* z+ K; d

! p2 p/ n/ g- n8 |4 H

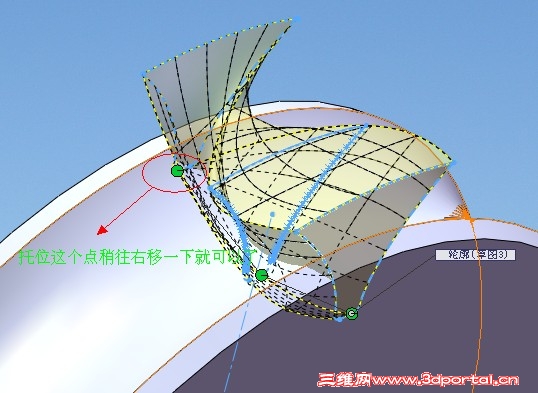

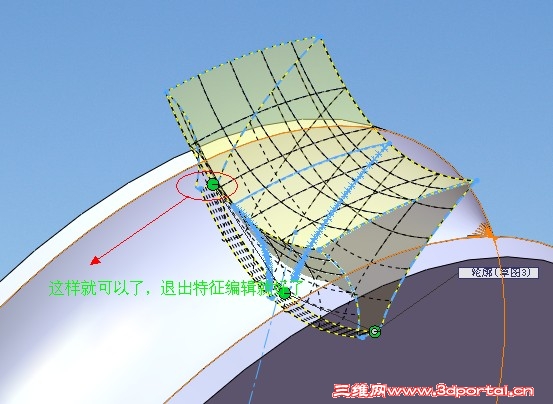

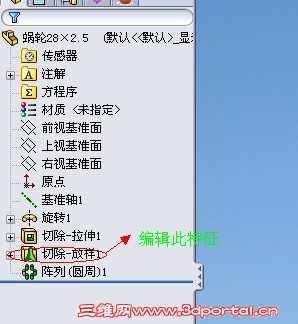

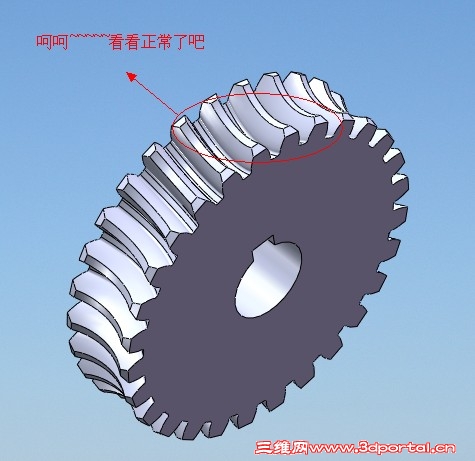

& B) ?9 U3 {4 I) _我针对LZ说迈迪标准件生成蜗轮轮齿变形的问题,确实存在这个问题,但是通过我们自己稍动一下手就可以完全解决这个问题了,把我自己的方法和大家共享一下,请看如下图示6 [& g) ?. \7 `( i+ j. x
  X! b( a7 R' D QQ截图未命名.jpg % W& `9 j# d. h" \
QQ截图未命名1.jpg   \) }  Z. q& s1 [* w
5 X! |3 y) n. [& I  S2 |# [, j# z就这样了啊,希望能对大家有用
发表于 2010-10-13 17:45:10 | 显示全部楼层 来自: 中国四川成都
同意3楼的说法,上传一个源文件教程,大家共同学习。
发表于 2010-10-19 16:52:05 | 显示全部楼层 来自: 中国浙江杭州
谢谢楼主分享
