工程图视图模板急急急

jyhself · 发表于 2010-7-23 13:23:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 jyhself 于 2010-7-23 14:34 编辑

我已经画了一个零件，并转了2D，现在又有一个很相似的零件
也需要2D图。怎么利用已经画好的2D成为模板，直接就可以生成另外一个零件的2D
我以前搞过
一时间忘了

jyhself · 发表于 2010-7-23 14:35:32

;););)999999999

jyhself · 发表于 2010-7-23 14:50:42

举个例子啊
就好比我刚刚画了一个M10的螺母，并也转好了2D（在pro/e里转的可不是转成cad）
2D图里面有标了尺寸，也有剖界面，也有很多视图啊
这个时候，客户又发来一个M12的要你转2D
，所以我要利用我画好的2d,直接生成M12的2D，
我以前搞过的，但是就是想不起来了
（当然不是真的要画M12，举个例子，）

jyhself · 发表于 2010-7-23 14:51:55

雪中送炭啊

，夏天送冰块啊

jyhself · 发表于 2010-7-23 14:54:22

我在线等了，

jyhself · 发表于 2010-7-23 14:55:13

难道我就真的要从画了，那个全是曲面啊 N个视角，累死了 N个剖面，还要补面。

xtvfym · 发表于 2010-7-23 15:09:32

把原来的文件复制另存为M12，然后打开M12文件，修改一下参数，OK了

yashen7758 · 发表于 2010-7-23 18:21:39

在工程图里改变下数字啊

wod861210 · 发表于 2010-7-24 20:00:44

可以复制的，你试下。像些技术要求的我都是复制的

爱@守望者 · 发表于 2010-7-25 11:00:42

期待高手回答

jiang11w · 发表于 2010-7-26 10:45:39

如果你是参数化的文件的话，是可以改参数的，如果只是要2D的CAD文件，只要下个燕秀工具包就行了，安装到CAD中就行，里面有很多的零件配件的。

jyhself · 发表于 2010-7-27 08:39:06

你们说的，我都看了，复制修改参数，是行不通的，我说了我只是用M12举个例子，真正的图形都是曲面，有150个尺寸，复制在修改，其实和从新画没有多大区别，（对于尺寸少的倒是可以）。我的意思是能不能以
已经画好的2D图数据作为模板，这样再加载，系统自动更新成新的2D图啊

neil.wangchao · 发表于 2010-7-27 13:07:10

是不是应该利用修改模板来实现，将绘图模板设置成为那个M10的工程图就应该可以了。

jyhself · 发表于 2010-7-27 13:31:20

其实我作出以上的分析，是因为基于一个歪打正着的例子，一次我以外打开一个工程图，图面显示的全是另外一个零件的视角，不过尺寸已经系统自动更改为我现在打开的零件尺寸！
这样挺好的饿
但现在真的忘了不知怎么做！

tangcarlos3d · 发表于 2010-7-27 22:07:58

要实现这种功能： 1, 模型和工程图要是一样的名字；2, 模型和工程图都要已完成。3, 打开已完成的模型，把模型修改成新的模型（包括图号，名称，材料等），4, save as 现有模型成新的名字，这样连模型，图纸一并成了新的（只是日期没变），5, 不存盘退出现有模型并清除内存中的现有模型（不然存盘旧的和新的一样了）。 OK. 这中方法可使用于成套装配图。我们平时就是这样开发新产品工装的，只需改1/10的零件即可。

bluesky5358 · 发表于 2010-7-27 22:56:44

我已经画了一个零件，并转了2D，现在又有一个很相似的零件
) K5 R$ D. X8 n( {' n0 t5 u$ D4 y也需要2D图。怎么利用已经画好的2D成为模板，直接就可以生成另外一个零件的2D) [3 o' ^ p' v! u
我以前搞过
7 I, q: v' P6 u: d+ q0 B* N一时间忘了: O% M- ]# b/ i- M# w' I
jyhself 发表于 2010-7-23 13:23 http://www.3dportal.cn/discuz/images/common/back.gif

不妨你这样试试，效果好，又快
你先把零件3D图同工程图同时打开，再单击文件——单击重命名——勾选在进程中命名——给图取个名字——单击确定——保存
（记住要给D图同工程图都要取名啰），最后在3D图中修改你所需要数据，这样工程图里会自动更新的。原来的那个也没变

tangcarlos3d · 发表于 2010-7-27 23:01:42

16楼的方法对3~5个零件可以，如果一个装配里有几十，上百张图纸就不行了，太慢!

xtvfym · 发表于 2010-7-28 15:27:39

楼主去试一下我的方法，应该能行：

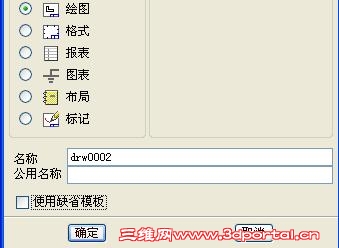

1.打开新的PRT，新建工程图：注意去掉勾号

下一步：使用模板--浏览--调入你以前做的工程图做模板

liuyan_cam · 发表于 2010-7-28 19:28:11

谢谢分吝啬
