水循环管道图中，离心水泵等的符号

xingshuo · 发表于 2010-7-14 15:47:50

您需要登录才可以下载或查看，没有帐号？注册

x

需要做一个，水循环冷却的系统，试着画管道图，但是不知从哪入手，连水泵的符号都不知道该怎么画。
不知道有没有这方面的资料，还请各位网友赐教。

gaoyns · 发表于 2010-7-14 17:59:56

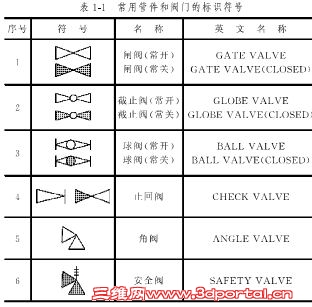

在《实用管件与阀门手册》P1.3管路符号有详细列表，请参考。水泵属于设备，应根据泵的类型画出轮廓简图。
实用管件与阀门手册＋书签

hottee2009 · 发表于 2010-7-15 11:25:51

正确画法参考HG20559-93 管道仪表流程图设计规定
HG20559.2-93 管道仪表流程图设备图形符号
HG20559.3-93 管道仪表流程图管道和管件图形符号
也可参考
HG/T20519-09化工工艺设计施工图内容和深度统一规定

zzb2009 · 发表于 2010-7-15 16:37:34

实用管件与阀门手册或是HG/T20519

xingshuo · 发表于 2010-8-4 12:48:58

谢谢各位。
