2010版工程图中不能标注螺纹代号

金先 · 发表于 2010-7-7 10:21:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在以往的版本中在标注螺纹代号时只要将原直径代号改成螺纹代号即可，可是在2010版本中却不能，十万火急请大虾帮忙解决

ziqing · 发表于 2010-7-7 14:22:48

本帖最后由 ziqing 于 2010-7-7 14:25 编辑

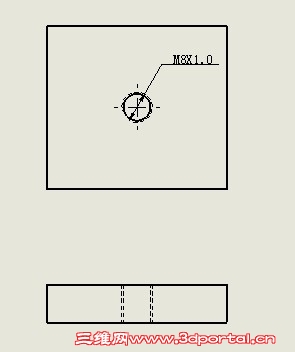

2010不是可以直接标注就是螺纹吗？

huodeidei · 发表于 2010-7-7 14:54:10

楼主出个图说明下呗

smartlz · 发表于 2010-7-7 15:40:48

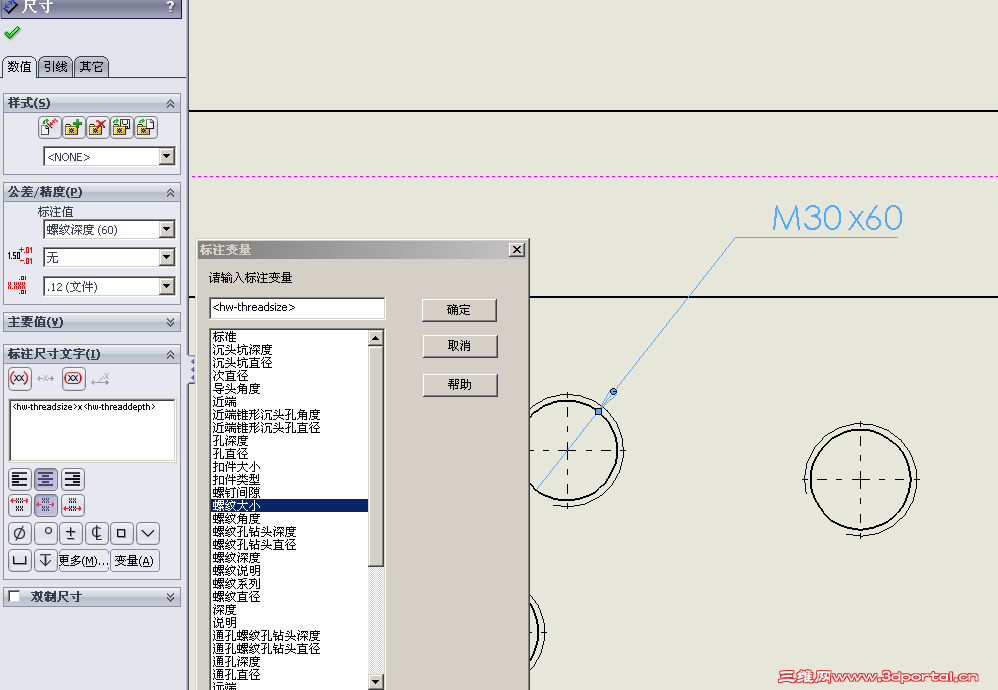

看图说明，在标准变量一栏选择螺纹大小螺纹深度

金先 · 发表于 2010-7-7 16:22:19

以前在工程图中将外径前的直径符号改成M即可现在直径符号始终去不掉！

金先 · 发表于 2010-7-7 16:44:05

在以往的版本中在标注外螺纹代号时只要将原直径代号改成螺纹代号即可，可是在2010版本中却不能，十万火急请大虾帮忙解决

king9353 · 发表于 2010-7-7 18:28:29

楼主再试试，我SP4修改没问题

金先 · 发表于 2010-7-7 18:34:28

我的2010版是sp0，可能有些问题

easyb · 发表于 2010-7-8 00:21:22

螺纹标注有个一劳永逸的方法，就是更改solidworks\data\lang\chinese-simplified\calloutformat.txt文件，calloutformat2.txt是个备份文件。你想改什么格式都行，好像‘2-M12深X孔深X’(我公司标准），这个方法好处就是你打好向导孔后，直接标就成了，不必改动了，一劳永逸
注意，使用这个方法不适用于“智能标注”，只适用于“孔标注”命令

金先 · 发表于 2010-7-9 08:12:38

在外螺纹上标上M8后以后打开会变成MΦ8，若再改以后再变成MΦ8，不知是何原因

皇城飞羽 · 发表于 2010-7-22 12:55:06

螺纹标注有个一劳永逸的方法，就是更改solidworks\data\lang\chinese-simplified\calloutformat.txt文件，calloutformat2.txt是个备份文件。你想改什么格式都行，好像‘2-M12深X孔深X’(我公司标准），这个方法好处就 ...
! s, Z6 Q7 M$ jeasyb 发表于 2010-7-8 00:21 http://www.3dportal.cn/discuz/images/common/back.gif

此方法不错，不过看了里面的参数，一般人不敢去动它呀，能否再多指点一些呀，！！！！
