UG4.0中怎么画圆柱表面滚花

future4632 · 发表于 2010-7-5 16:19:10

您需要登录才可以下载或查看，没有帐号？注册

x

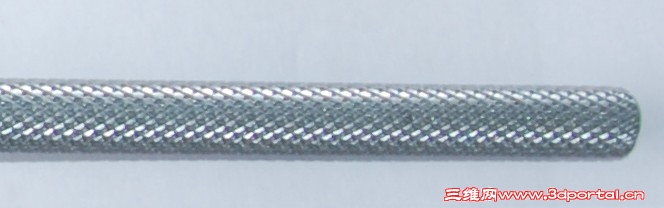

求各位高手相助，原本想画一左一右两条螺旋线，然后扫描，然后环形阵列，可环形阵列里选不了扫描的特征。

cloudpeng · 发表于 2010-7-5 20:36:20

镜向不行啊？

wjok5188 · 发表于 2010-7-5 21:10:42

楼主可以试下扫掠。给出旋转角度即可。

brucezf · 发表于 2010-7-6 08:06:49

可先画螺旋线及扫略截面，然后圆形阵列，逐个扫略、求差

我帅故我在 · 发表于 2010-7-6 08:23:38

这个还真没画过~~

有难度~

future4632 · 发表于 2010-7-6 12:58:56

可先画螺旋线及扫略截面，然后圆形阵列，逐个扫略、求差
. P3 S! o! j" _. p7 d abrucezf 发表于 2010-7-6 08:06 http://www.3dportal.cn/discuz/images/common/back.gif

我是想环形阵列，但环形阵列里只有拉伸之类的特征，曲线和扫略都没有，郁闷了

gyhrp · 发表于 2010-7-6 22:58:40

taotao-wei@qq.c · 发表于 2010-7-7 08:31:30

呵呵，学习了哈

future4632 · 发表于 2010-7-7 12:02:14

多谢大虾指教

future4632 · 发表于 2010-7-7 12:24:15

不过我的实例，环形阵列里还是不能选扫略特征，不知道为什么吗，我用的是4.0

gyhrp · 发表于 2010-7-8 13:44:27

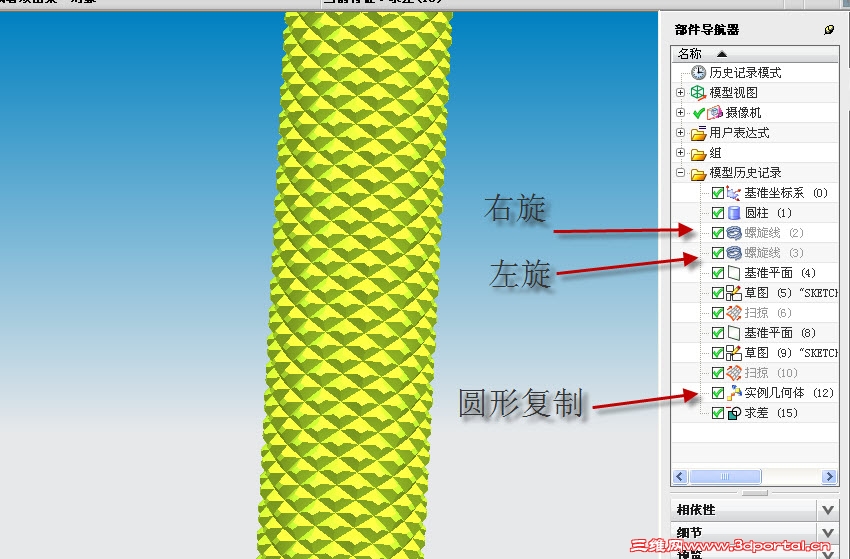

实例特征命令当然不行，要用实例几何体命令或变换中的圆形阵列。（扫掠后先不要求差）

a841570133 · 发表于 2010-8-7 11:54:50

强我也学习了我也顶下

future4632 · 发表于 2010-10-23 16:39:29

如何将帖子改为已解决啊

六月的雨之夏 · 发表于 2013-11-27 20:42:51

螺旋线圈数多少？

飞鱼 · 发表于 2013-12-2 11:01:26

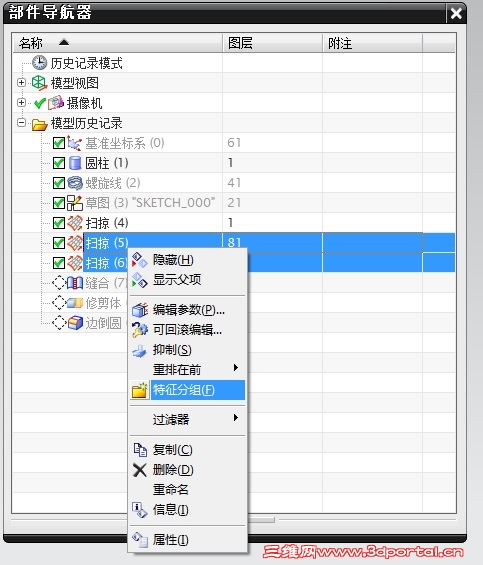

其实实例特征也可以阵列扫描特征的，只不过不能直接做，你可以把扫掠特征做成特征组，部件导航器右键比较方便做（如图）。
