SW工程图尺寸线怎么打断

six06 · 发表于 2010-6-26 17:11:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SW工程图尺寸线怎么打断，使得尺寸线不干涉

网前半点 · 发表于 2010-6-26 19:50:00

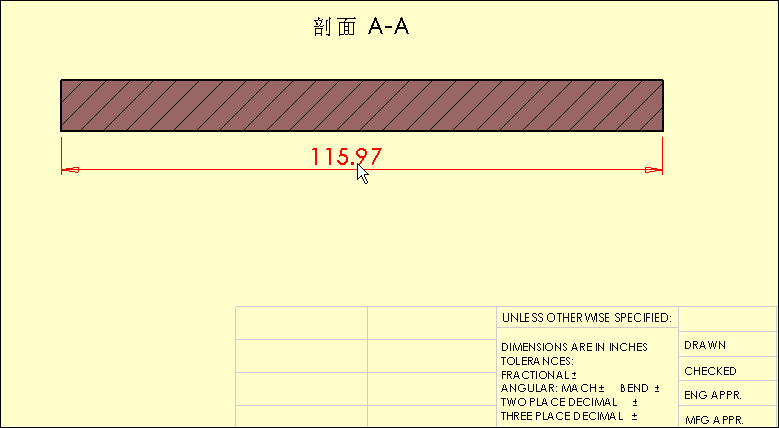

不知道这样可否？

syc102 · 发表于 2010-6-26 23:02:56

请问二楼：你用的GIF工具是什么版本，很清晰！

easyb · 发表于 2010-8-13 20:33:33

期待有较好的解答

cyslm · 发表于 2010-8-13 22:16:16

不错，学习了。呵呵。

longying0550 · 发表于 2010-8-13 23:49:27

2楼是正解，似乎没有其他的方法了……

feejoy · 发表于 2010-8-15 16:45:39

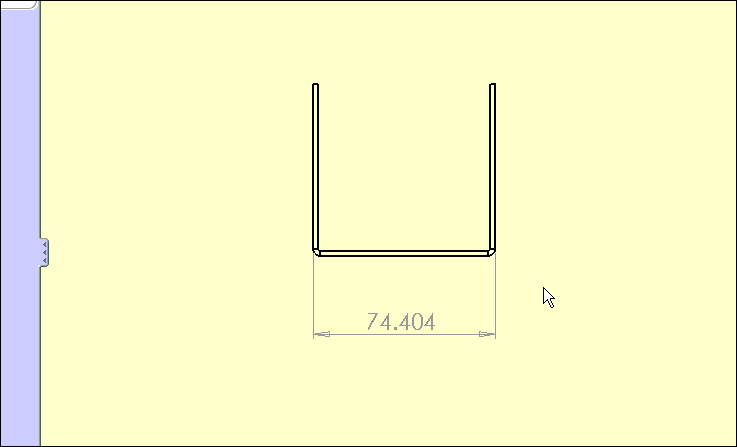

呵呵，我觉得这样比较好点：

因为你在选项设置好，别的尺寸都统一这样了。实际中我就是这样弄，毕竟一张图纸标这样的尺寸不是很多。

easyb · 发表于 2010-8-15 20:51:44

我的意思是说，图中有很多尺寸，而尺寸有时会与中心线相交，相交时，如何将中心线打断呢，使出的图更加清晰

Ljdqe · 发表于 2010-8-21 10:24:33

我的意思是说，图中有很多尺寸，而尺寸有时会与中心线相交，相交时，如何将中心线打断呢，使出的图更加清晰5 Z: L$ t2 g6 B. a* ~# ^1 i
easyb 发表于 2010-8-15 20:51 http://www.3dportal.cn/discuz/images/common/back.gif

同问...

temp1112 · 发表于 2010-8-21 16:47:55

平时用AUTOCAD经常出这样的图，不知道SW中如何实现，同问

yzl19780314 · 发表于 2010-8-21 22:08:36

我的意思是说，图中有很多尺寸，而尺寸有时会与中心线相交，相交时，如何将中心线打断呢，使出的图更加清晰

xfange · 发表于 2010-8-22 22:05:35

好像还没这个功能一样

31358302 · 发表于 2010-8-24 11:36:53

此问题还是没有解决，
楼主问的是尺寸界线有相交的情况怎么打断
而不是只保留单个尺寸界线，两码事吧？

5福临门 · 发表于 2010-8-24 12:12:37

理解楼主的意思，我也找了很久找不到呀/？期待高手。
