如何在圆柱体表面画螺旋槽

最爱甲壳虫

如何在圆柱体表面画螺旋槽啊？？？  请各位帮帮忙哦！！

81130549

用实体扫描切除，低版本的可以用扫描切除。

SQQSD25184

7 K$ z1 c5 {" u
2 u; ]9 A( b, _' ]0 f 零件6.rar (576.97 KB, 下载次数: 34)

2010-6-24 16:04 上传

点击文件名下载附件

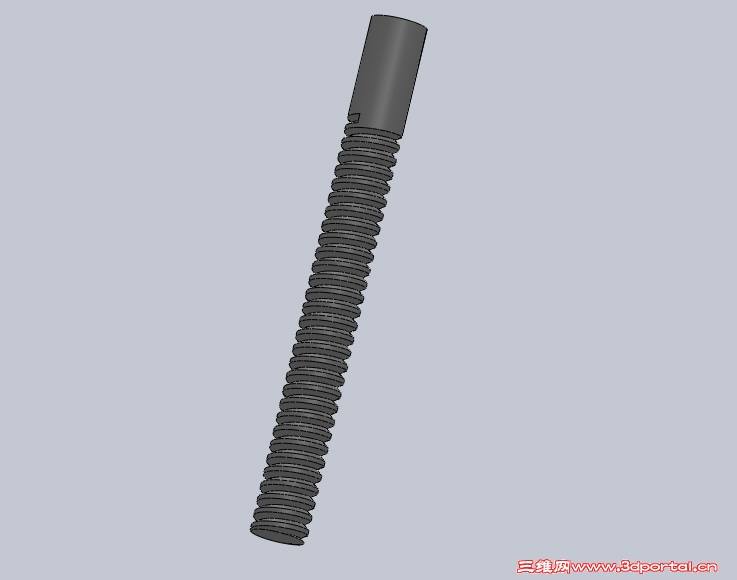

8 Y6 p; T- L+ T+ n1 p/ i* a: |# ^. P楼主是要这种形式的吗？
我是2010版的，不知楼主是否能打开。
我再陈述一下吧。其实就是1楼说的做法。但是我也是初学的，所以了解初学的痛啊。老手感觉很简单随便这么一说，结果我们这些菜鸟少则个把小时多则一两天才能找到窍门。我偏题了。
/ }6 d8 s* ^2 g9 F先在圆柱体的一端画一个圆，退出草图。
再选中一平面建一草图（过圆柱体轴心的平面），绘出你切的螺纹的形状。备用（扫描的时候作为轮廓）
特征，曲线，螺纹线。选中你刚画的圆，螺距，圈数，高度之类的自己调整。（扫描的时候作为路径）
特征，打描切除。

最爱甲壳虫

恩 谢啦  (*^__^*) 嘻嘻……
