SOLIDOWORKS工程图问题

SQQSD25184 · 发表于 2010-6-21 15:49:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SOLIDWORKS做出的零件生成工程图的时候有一个问题，就是会在圆角的地方形成一条实线。
事实上机械制图中规定，在那个地方是不可以画出线的。

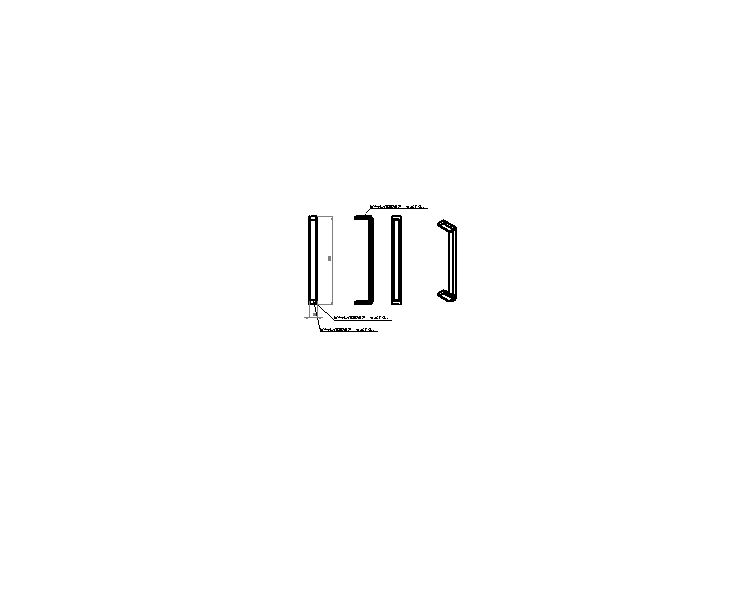

这个问题有法解决? 工程图.JPG

GAOLIZHONG1974 · 发表于 2010-6-21 16:03:50

有两个方法：
1.修改系统选项--工程图--显示类型--在新视图中显示切边的选项从可见改为移除。
2.在不想显示切边的图上击右键--切边--切边不可见。

推荐用第一种方法，修改后一劳永逸。

SQQSD25184 · 发表于 2010-6-22 11:07:02

有两个方法：! j5 w/ r- y9 V1 g6 g4 v, O6 _7 ?
1.修改系统选项--工程图--显示类型--在新视图中显示切边的选项从可见改为移除。2 `# v4 M: X8 C. ^
2.在不想显示切边的图上击右键--切边--切边不可见。) f- d5 F& ^9 s
% c K/ z9 f& K9 n& t) U# h0 W
推荐用第一种方法，修改后一劳永逸。, v$ S T+ w4 ^2 Y0 S" T3 L. A: K
GAOLIZHONG1974 发表于 2010-6-21 16:03 http://www.3dportal.cn/discuz/images/common/back.gif

无效呀。还在，那个切边。

GAOLIZHONG1974 · 发表于 2010-6-22 13:07:07

无效呀。还在，那个切边。7 B$ e6 L E5 G- V
SQQSD25184 发表于 2010-6-22 11:07 http://www.3dportal.cn/discuz/images/common/back.gif

你的附件没有三维视图，打开后空白，你说切边还在应该是操作有问题。

SQQSD25184 · 发表于 2010-6-23 10:55:04

你的附件没有三维视图，打开后空白，你说切边还在应该是操作有问题。2 r+ Q' a) s9 F8 m! h0 V
GAOLIZHONG1974 发表于 2010-6-22 13:07 http://www.3dportal.cn/discuz/images/common/back.gif

嘿嘿，我已经知道是我的问题了，现在已经解决了，我重新建的工程图没有切边。谢谢你啊，要是我一个人慢慢摸，也许又是一个星期没了。

faryli · 发表于 2010-6-25 10:11:58

学习了，很受用，谢谢
