许用挤压应力问题

深雁 · 发表于 2010-6-19 08:04:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

QT400-15，它的许用挤压应力等于(1.7-2.0)[σ]，[σ]等于抗拉强度除以安全系数？对于45钢的话，难道是[σ]等于屈服极限除以安全系数？45钢的屈服极限为355Mpa，而QB400-15的抗拉强度是400Mpa,难道球墨铸铁的许用挤压应力比45钢的好？？

gaoyns · 发表于 2010-6-19 09:31:22

在不同的使用环境和使用温度下，取用不同的强度极限来计算许用应力，但使用的安全系数不同，如在计算压力容器时，许用应力取σb/3和σs/1.6较小者，所以不能肯定说“球墨铸铁的许用挤压应力比45钢的好”。
另外，铸铁和球墨铸铁属于脆性材料，脆性材料的抗压强度和挤压强度都比其抗拉强度大，而碳钢属塑性材料，抗拉和抗压强度一般取为一样的。

深雁 · 发表于 2010-6-19 19:14:20

许用应力取σb/3和σs/1.6较小者
这里的3和1.6均代表着安全系数吗？

gaoyns · 发表于 2010-6-20 10:04:13

3# 深雁
是的，应用的强度极限不同，安全系数也不同。

深雁 · 发表于 2010-6-21 07:44:40

如果零部件安全系数都要满足5，那我就是σb/5和σs/5取小者？

gaoyns · 发表于 2010-6-21 08:43:27

5# 深雁

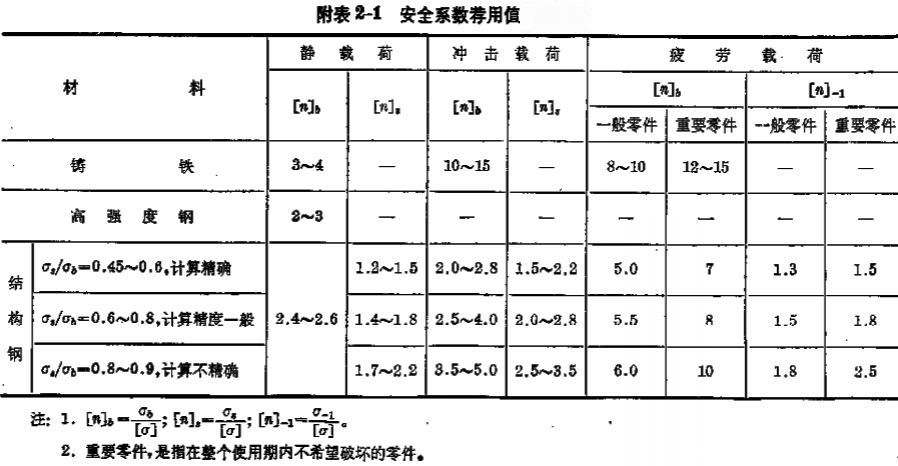

用不同强度极限有对应的安全系数，这是有规定的，如上述的3和1.6就是GB150中规定的，其它的请参看《安全系数和许用应力》，见下图。

深雁 · 发表于 2010-6-21 13:46:43

本帖最后由深雁于 2010-6-21 13:54 编辑

5# 深雁
" R4 G0 d$ Z7 u用不同强度极限有对应的安全系数，这是有规定的，如上述的3和1.6就是GB150中规定的，其它的请参看《安全系数和许用应力》，见下图。! k6 F8 h+ j1 }8 h0 u) F
gaoyns 发表于 2010-6-21 08:43 http://www.3dportal.cn/discuz/images/common/back.gif

看到你发的截图，对于结构钢，就是说屈服极限与抗拉强度的比值来确定所选用的安全系数？
比如说：轴、毂、键的材料都是45钢，在这里最弱的材料也就是45钢了，45钢都是做调质处理的，我算出来键的挤压应力为220Mpa，许用剪切应力为60Mpa，如果我要求键的安全系数必须满足5倍，因为材料是45钢，塑性材料，是用屈服极限值：[σ]=355MPa/安全系数？还是用抗拉强度：[σ]=640Mpa/安全系数?

fireflying · 发表于 2010-6-23 16:47:52

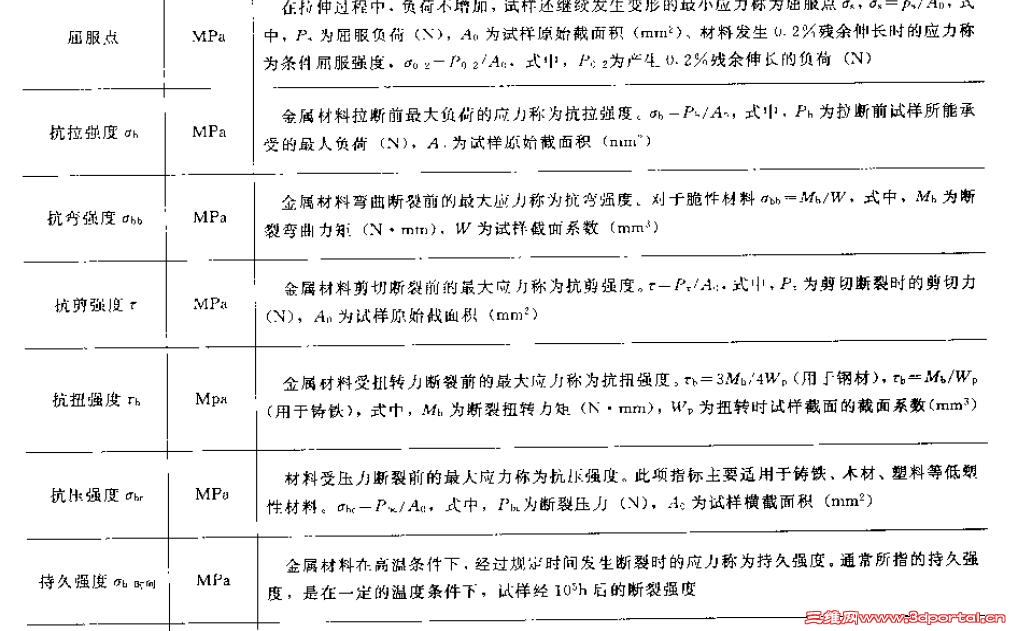

QT400-15，它的许用挤压应力等于(1.7-2.0)[σ]，[σ]等于抗拉强度除以安全系数？对于45钢的话，难道是[σ]等于屈服极限除以安全系数？45钢的屈服极限为355Mpa，而QB400-15的抗拉强度是400Mpa,难道球墨铸铁的许用挤压 ...4 q# J0 V& [( x. p+ r5 x% n' j8 Q
深雁发表于 2010-6-19 08:04 http://www.3dportal.cn/discuz/images/common/back.gif

我觉得你犯了个错误，将定义扩大化了，抗压强度适用于脆性材料，对于45#钢这样的材料是不适用的。不能将球墨铸铁的那个公式硬套在45#钢上。这样是不对的！你可以回想一下大学时做的试验，铸铁的挤压试验做完后的效果是怎样的，45#做完后的效果是怎样的。铸铁的钢棒裂了，而45#钢的只是压扁而已，并没有裂开。

hhjcool · 发表于 2011-9-28 09:39:37

受教了，谢谢

		自动登录	找回密码
密码			注册

通知

[已答复] 许用挤压应力问题

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

浏览过的版块
