[已解决] 菜鸟求助如何把零件的剖面转成DWG或DXF

[复制链接]
发表于 2010-6-15 11:36:46 | 显示全部楼层 |阅读模式 来自: 中国浙江温州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

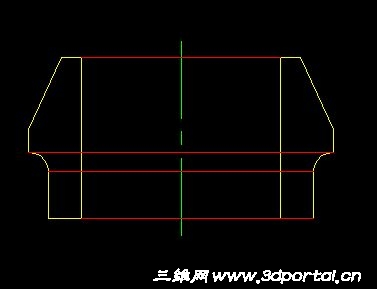

RT,已经有UG的三维图了,但是没有数据,主要是想把剖面的数据弄出来比如下图
) u" T: K$ i# A! J' M/ s 01.jpg : ], F+ E) @! D0 k* O
我不需要完整的工程图,只想要上面黄色的部分和中心线,红色的不要,因为图纸比较复杂,不像上图这么简单,如果有红线的话就太乱了: u( i& F; Q+ K: d
本人不会UG,请高手帮帮我,一个个步骤详细点,按哪个按钮,等等,谢谢了
发表于 2010-6-15 15:45:06 | 显示全部楼层 来自: 中国安徽淮南
楼主所说的数据,指的是什么?
" V/ g9 B6 _% X1 h. c! _# K在二维里面不可以标注啊?

评分

参与人数 1三维币 +3 收起 理由
astrokylin + 3 讨论

查看全部评分

 楼主| 发表于 2010-6-15 16:01:13 | 显示全部楼层 来自: 中国浙江温州
楼主所说的数据,指的是什么?! z0 O: }" [# ~3 Z" x1 I
在二维里面不可以标注啊?
  w5 S/ j* }$ Wcloudpeng 发表于 2010-6-15 15:45 http://www.3dportal.cn/discuz/images/common/back.gif

7 R5 U% ^8 E' U" L# E) }/ D我指的数据主要是想知道这个零件的各个部位的尺寸,并不是要标尺寸7 N0 H! r: n0 J  f. F2 ]' b, ^
客户来了一个零件,没有图纸,只有三维造型的图,我们要做模具,各个部位的尺寸只能从这个三维图上面找

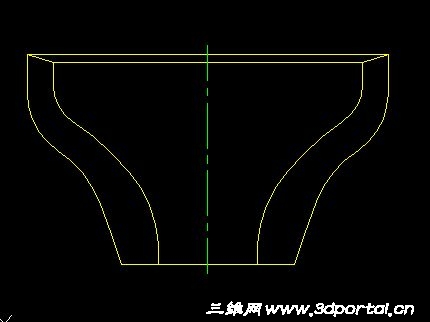

' b- `" [6 p" [7 G" Q& U% {零件的样子如下图
* L, e. y' ~4 |9 l' k6 D% | 02.jpg ) n0 s( m  E$ ^
上面的内外两条线是由N条R线组成的,如果在UG上直接量的话太不好量了,我想把零件的剖面图直接如上图一样弄出来,这样可以再AUTOCAD上面量尺寸了,因为我画模具图纸是用AUTOCAD画的。
发表于 2010-6-15 19:23:17 | 显示全部楼层 来自: 中国江苏徐州
可在工程图里建多个图纸页,跟据需要建剖视图,按需要转换成dwg。

评分

参与人数 1三维币 +3 收起 理由
astrokylin + 3 讨论

查看全部评分

发表于 2010-6-15 20:39:47 | 显示全部楼层 来自: 中国天津
简单的方法就是在UG制图里面标注尺寸然后去CAD画图。9 ]( l. n5 |$ {. T
或者文件-导出DWG,不过这样想过不好,不理想

评分

参与人数 1三维币 +3 收起 理由
astrokylin + 3 讨论

查看全部评分

发表于 2010-6-16 21:29:04 | 显示全部楼层 来自: 中国四川广元
这种情况越来越普遍了,所以你必须学会使用三维软件。其实只要进入UG(或其他三维软件)的制图模块,投影一个视图,再剖切想要的部位得到一个剖视图,标注尺寸,打印或通过2D转换将其转换为DWG/DXF就可以在CAD里进行后面的工作了。如果要得急,自己又一时搞不出来,你可以将原图发上来,大家可以帮你作好!

评分

参与人数 1三维币 +3 收起 理由
astrokylin + 3 讨论

查看全部评分

发表于 2010-6-17 21:46:08 | 显示全部楼层 来自: 中国贵州六盘水
支持楼上 !来得太突然了点
发表于 2010-6-18 09:01:39 | 显示全部楼层 来自: 中国湖北武汉

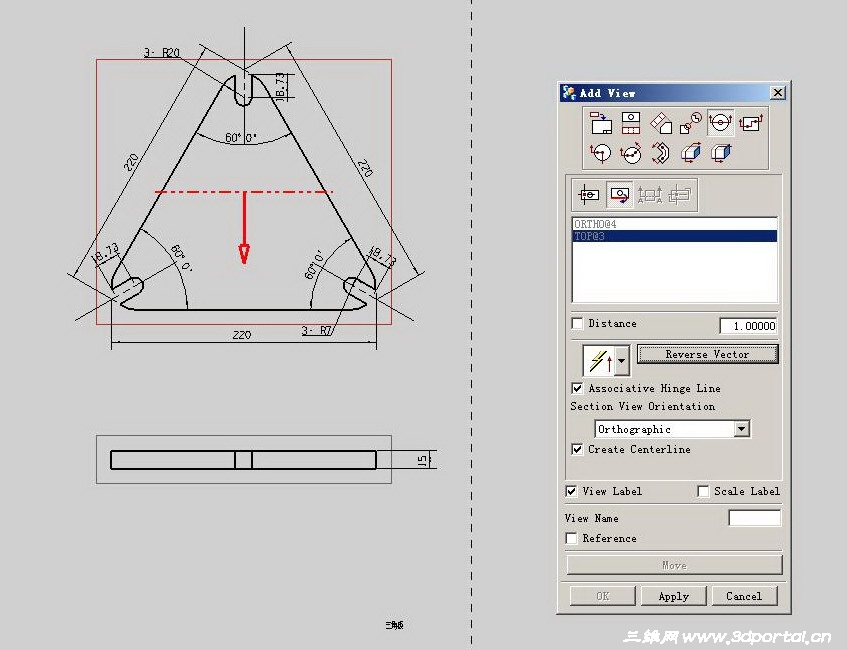

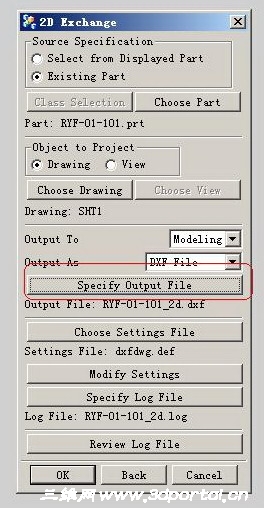

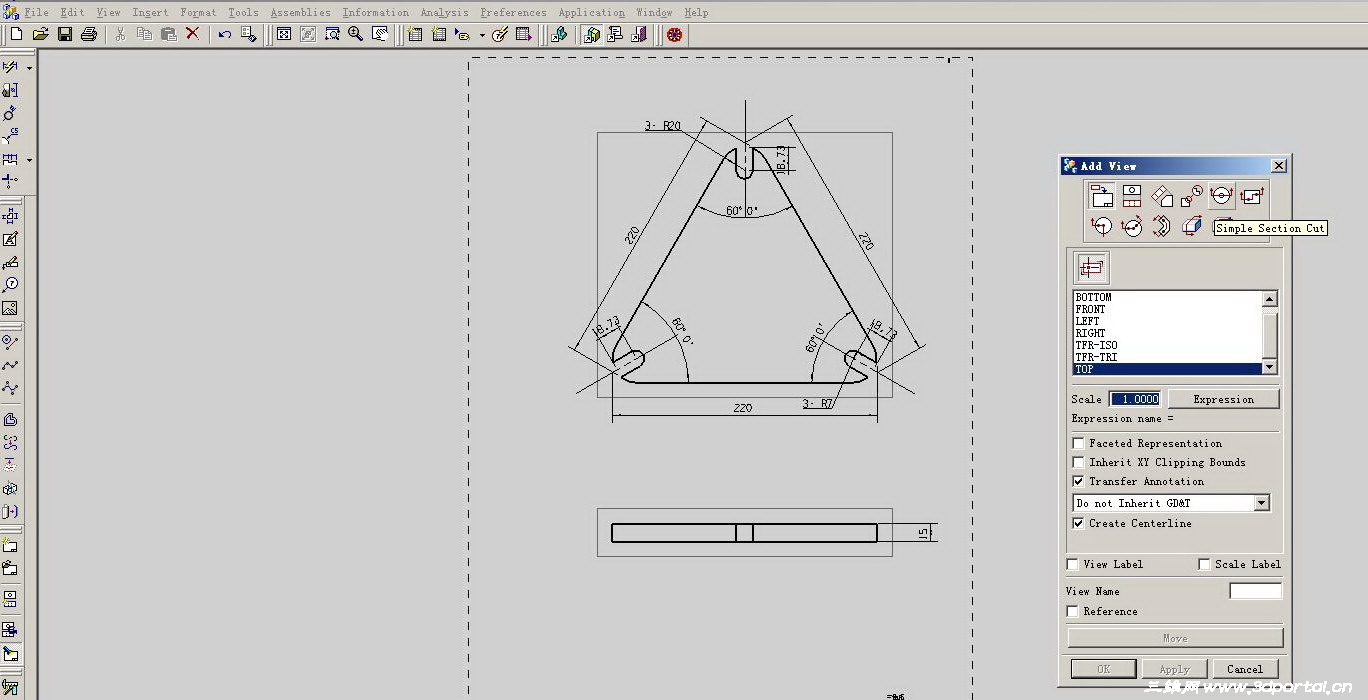

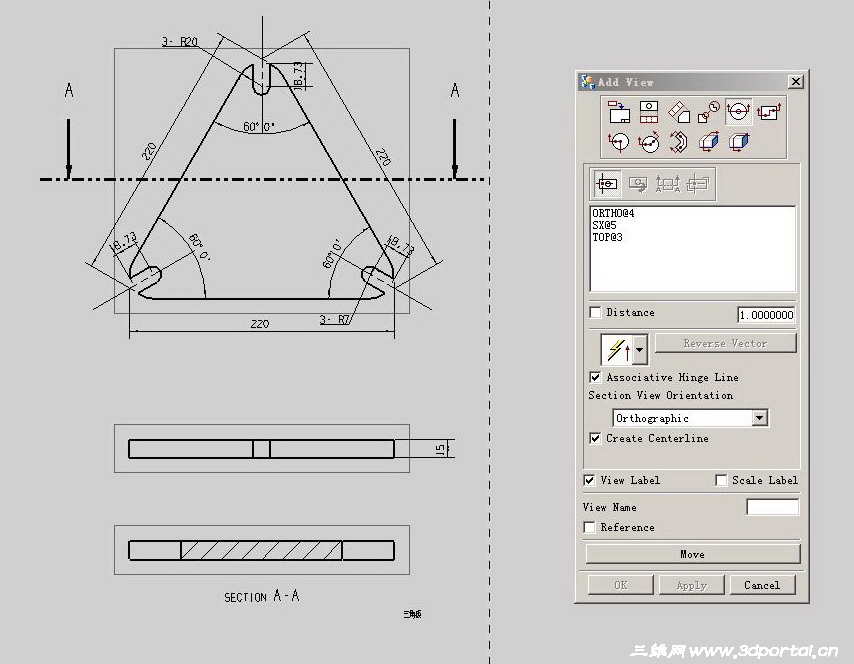

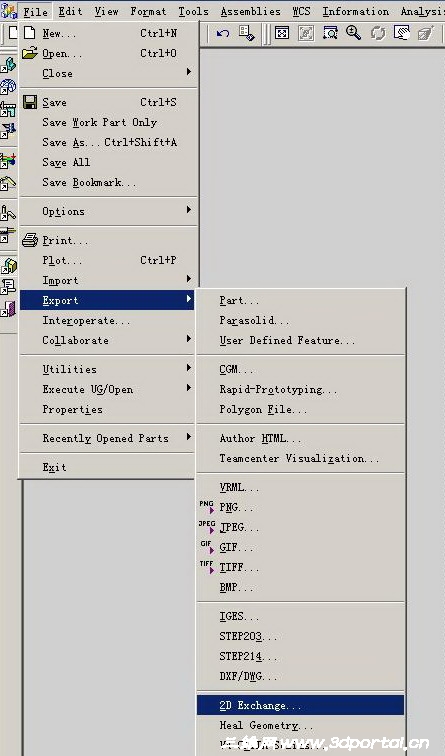

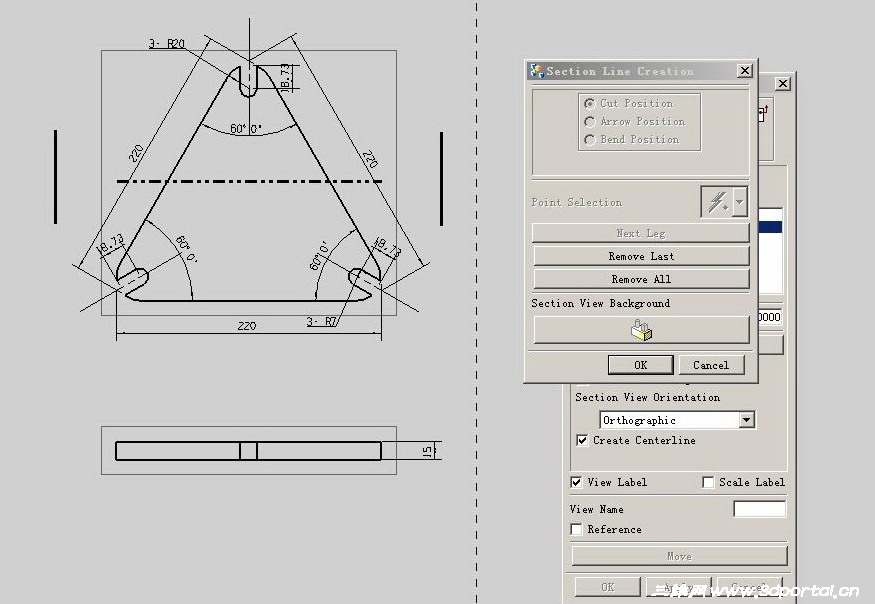

我找了一个图做了一个简单的说明,希望你能用得上,我用的是2.0版

评分

参与人数 1三维币 +10 收起 理由
astrokylin + 10 应助

查看全部评分

 楼主| 发表于 2010-6-18 10:08:15 | 显示全部楼层 来自: 中国浙江温州
谢谢各位了,已经弄出来了
