有没有人会画水轮机叶片3D图

hydxd · 发表于 2010-5-9 11:25:36

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjun520601 于 2011-7-18 11:37 编辑

有没有人会画水轮机叶片3D图

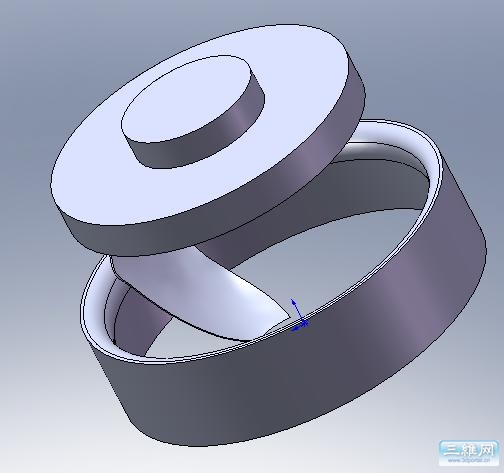

这是我画的不像

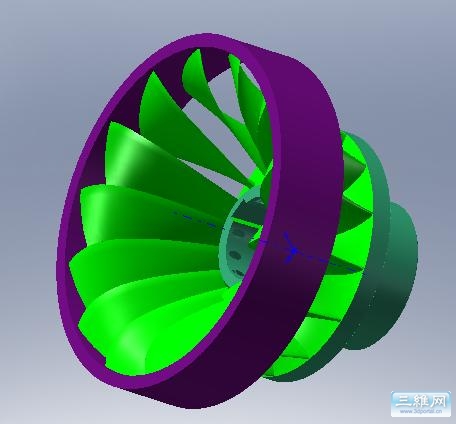

这个是人家搞的

625070723 · 发表于 2010-5-9 12:17:57

我也想学习
好像这曲线是渐开线的

w84464974 · 发表于 2010-5-9 18:06:34

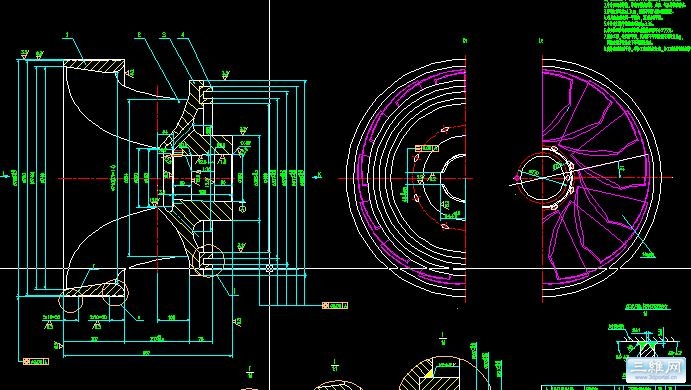

LZ好像CAD可以在SW中转换的，你不是有二维图纸吗？输入到SW中试试看看是不是可以.

roly · 发表于 2010-5-9 19:18:58

楼主可以考虑用放样特征来做

leeke609731 · 发表于 2010-5-9 19:31:35

原图看不清楚，请楼主发源文件。本人专业螺旋桨建模。

BenFreeman · 发表于 2010-5-10 12:19:31

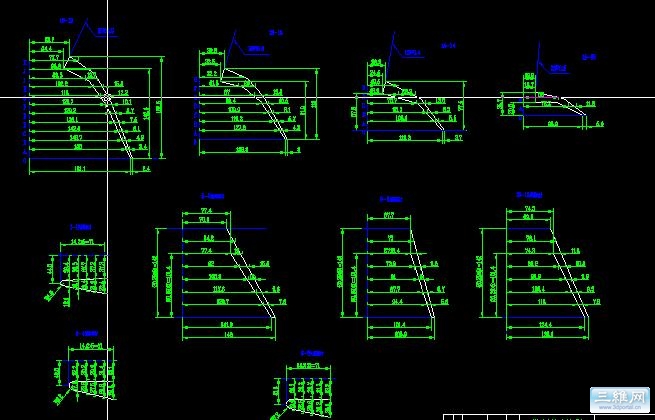

上冠和下环好画，叶片的截面图会很多，数据没有和详细的。

不弃 · 发表于 2010-5-10 12:39:48

你把2d图用.dwg格式传上来！

g381011574 · 发表于 2010-5-10 12:57:11

LZ，请把CAD图发到我的邮箱：381011574@qq.com

jhcxwm · 发表于 2010-5-10 13:06:41

我会，把图纸传我。QQ：100221977

hydxd · 发表于 2010-5-10 16:58:22

上冠和下环好画，叶片的截面图会很多，数据没有和详细的。9 J1 y& { B' j: i! ^/ S3 ?
BenFreeman 发表于 2010-5-10 12:19 http://www.3dportal.cn/discuz/images/common/back.gif

你好我就是上冠和下环不知如何连接。

lily9871 · 发表于 2010-5-11 17:25:06

这个东西的二维图都不好看懂，我反正不会画

wxb3d · 发表于 2010-5-11 19:52:53

楼主把原文件上传来，练练也好。

hcbaqq · 发表于 2010-5-15 08:40:59

把CAD文件传上来

wjmchenyun · 发表于 2010-5-15 12:47:05

只要有图纸，就能做，只要电脑能撑得住。

hydxd · 发表于 2010-6-5 02:38:17

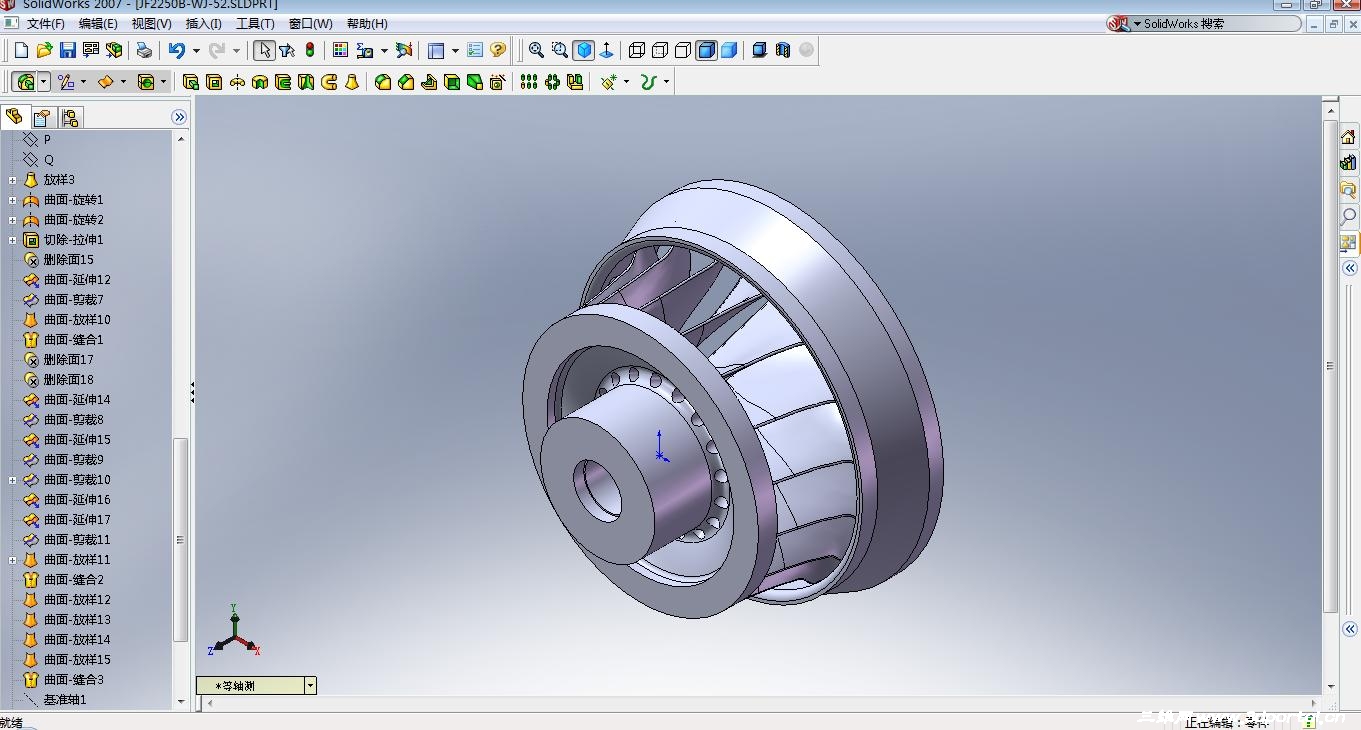

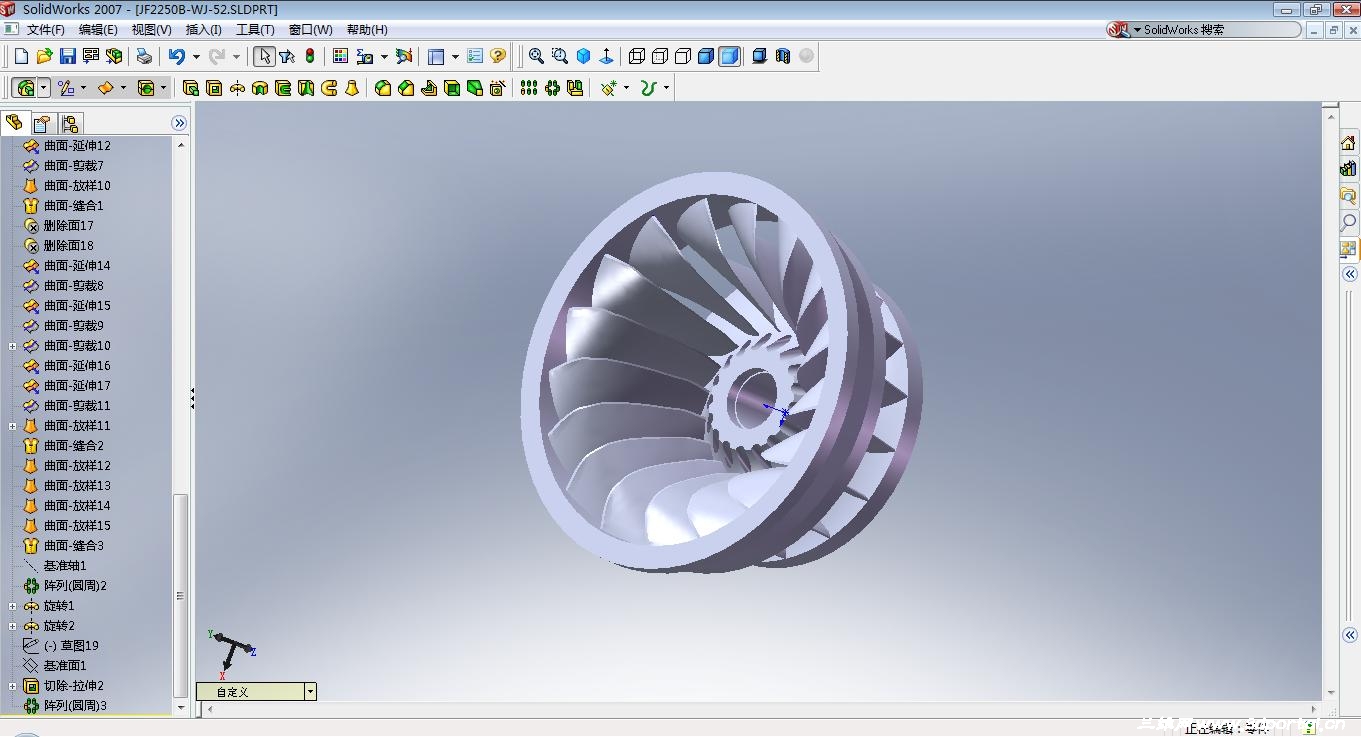

这二天还是给我搞定啦

zhenbinsui · 发表于 2019-5-1 20:17:23

看着不错，很好

wxg263 · 发表于 2019-5-1 22:49:01

楼主居然还在用2007的版本，实在是厉害啊

emerald_aoNoi · 发表于 2019-5-22 23:40:00

QQ867960491，做过相关产品的设计建模和制造，期待您的回复

han181nah · 发表于 2019-5-23 14:40:37

用放样扫描可以实现，关键是利用给定点阵绘制出3D曲线
