[已答复] 想知道这是怎样的一种花键

[复制链接]
发表于 2010-5-7 14:39:37 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 bearlu 于 2010-5-8 17:11 编辑
6 Y5 t8 `$ d/ a& h
2 A0 d5 ?( n% A; J0 K; i( ]7 a我们公司外购的一种轴,带有外花键的,厂家提供的花键参数如下:; l* d3 H5 ?$ F5 u8 I' D& b
------------------------------------------------------------------------------2 P0 ?4 M4 N5 h  K
齿数z=36  |2 O. w, R. z2 m5 v
齿槽角α=90°! c# x0 {3 |- U1 s
齿形角β=80°
6 L- M- \$ h3 S5 S1 n" E精度等级7h
8 A4 E7 P( Z- z5 s* _, |, H  Q大径Dee=Φ15.85(0 ^ -0.15)
. T' R1 X/ Q) ]9 r小径Die=Φ14.783min
* R4 Y# D$ m/ i1 ]分度圆直径D=15.367
# k/ s/ g4 ]5 Q. X4 c& M变位系数x=0.1
  B- T- D& o" b' F) m8 B/ x量棒直径dp=1. s' I7 R- ?( ^" e9 d: M
粗糙度Ra=1.69 @" y+ V$ L4 ?+ X: h- @
量棒M值是Φ17.104(0^ -0.15)
! p4 F) J3 |- C: @. X7 ]--------------------------------------------------------------------------------
( {! r: O, S) w' ^5 _/ z没模数,我查了很多资料,这不像渐开线花键,有点像是三角形花键,但这花键的算法让我很迷茫。
/ w/ i8 _0 E$ a8 v现在我要设计与这轴配合的内花键,请问这参数怎么算?; v+ p' d5 C2 e, W

: y; I* Z  J( Z/ j& v" r1 Z5 q补充一下,厂家给出配对内花键的几个参数$ X; Y: c0 [! |& C: O, D! O( @& E
--------------------------------------------------------------------------------; C8 N+ h- y7 j1 y5 x! C/ `, {
齿数Z=36' v# z, K# D+ k: b% I- j) z! k/ V
大径Dei=Φ15.875
3 Y& \$ n$ G$ x* |8 Y7 h% G小径Dii=Φ14.845 ?& K! x% {& S- I7 H' h
分度圆D=15.367- j. L% Y4 ^5 S  R; f7 ]: x" J1 j
跨齿K=9. q) C6 T$ G% D1 e+ F! |
跨距=10.363(+0.110^+0.008)1 r/ ?+ |6 |$ J
---------------------------------------------------------------------------------
2 I( z6 ?0 @- C( ?以上就是全部我知道的参数了。1 h$ I7 Y, F) l7 v' x+ W
我就是想知道是如何算出来的,通过什么公式或按哪个标准算的。
; w- F% A0 x3 }: u8 N8 v1 Q还有如何算内花键剩下的一些参数呢?请大家帮帮忙。
发表于 2010-5-7 20:35:54 | 显示全部楼层 来自: 中国江苏常州
齿槽角α=90°,齿形角β=80°,什么概念?有图纸或图片吗?

评分

参与人数 1三维币 +2 收起 理由
plc + 2 应助

查看全部评分

发表于 2010-5-7 20:39:23 | 显示全部楼层 来自: 中国江苏常州
有变位系数就不该是三角花键吧。
 楼主| 发表于 2010-5-7 22:06:04 | 显示全部楼层 来自: 中国广东深圳
图纸上表示花键,大家都知道的,就两根线。参数是另外列出的,所以向大家请教。三角花键不会有边位系数的吗?确定不?
发表于 2010-5-7 22:14:58 | 显示全部楼层 来自: 中国江苏常州
贴个图吧。有了量棒直径dp=1,没有跨棒距吗。

评分

参与人数 1三维币 +2 收起 理由
plc + 2 应助

查看全部评分

发表于 2010-5-7 23:01:10 | 显示全部楼层 来自: 中国陕西西安
三角花键,车辆行业用得不少的,不过要找到相应的标准才能保证设计零件的互换性

评分

参与人数 1三维币 +2 收起 理由
plc + 2 应助

查看全部评分

 楼主| 发表于 2010-5-13 17:28:23 | 显示全部楼层 来自: 中国广东深圳

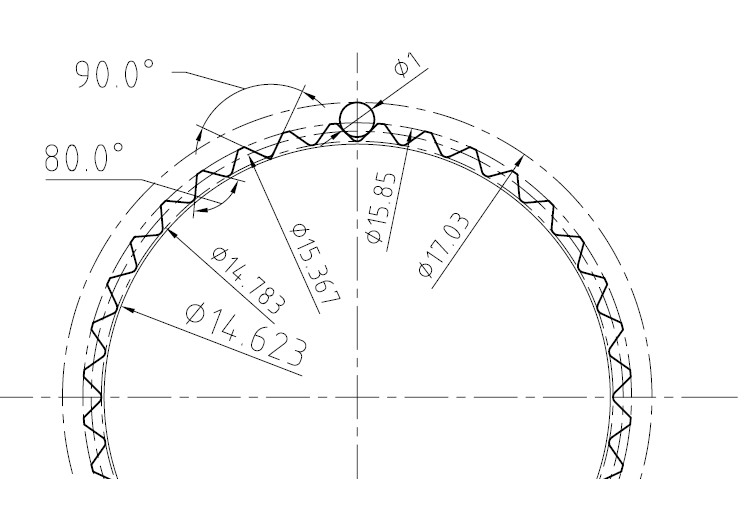

现在厂家给出外花键的参数了
' H# ~, s0 E0 h* ]5 Q附图# p3 D4 l  h, f. l0 u
waihuajian.jpg ) }3 ?$ y6 P& w! f* D7 ]6 V
+ y' D2 I; ]1 R  s5 G
大家再看看吧。
 楼主| 发表于 2010-5-13 17:31:28 | 显示全部楼层 来自: 中国广东深圳
外花键的几个参数。
, Y8 C  r+ q9 H# r' _! V剩下的如何算呢?大家帮忙算算。
/ z0 ^' O& O" m) D5 c( N$ u) r+ W 内花键.pdf (9.12 KB, 下载次数: 2)
头像被屏蔽
发表于 2010-5-15 12:44:13 | 显示全部楼层 来自: 中国北京
提示: 该帖被管理员或版主屏蔽
发表于 2010-5-22 14:52:24 | 显示全部楼层 来自: 中国山东济南
三角花键没接触过,向高手们学习。
