这种折引线标注样式是怎么设置的出来的？？

盼金链 · 发表于 2010-4-26 02:27:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如下图这种工程图标注样式是怎么设置的，在工具选项-尺寸中设置了直半径的折弯引线第二种，可我的SW所标注
的尺寸文字是在弯折后的引线上方，不是在引线的旁边，改用注解标注，可标注中的+_符号没法打出来，这里有没
人知道如何设置成下面的SW工程图的标注样式。。。。。

http://home.comcast.net/~kevinmoy68/biao2.jpg

xinyao88 · 发表于 2010-4-26 10:27:48

我也想知道，都是生手啊

waiglinli · 发表于 2010-4-26 10:36:40

图呢？？怎么不见呀

muyihx · 发表于 2010-4-26 12:44:05

就是用“注释”。±号可以直接打出来，也可以用“<MOD-PM>” 直径是“<MOD-DIAM>”!

盼金链 · 发表于 2010-4-28 14:43:10

谢谢楼上各位。。

liangpeng985 · 发表于 2010-12-1 13:32:18

这个不难的

ftf200405 · 发表于 2010-12-1 21:41:34

本帖最后由 ftf200405 于 2010-12-1 22:05 编辑

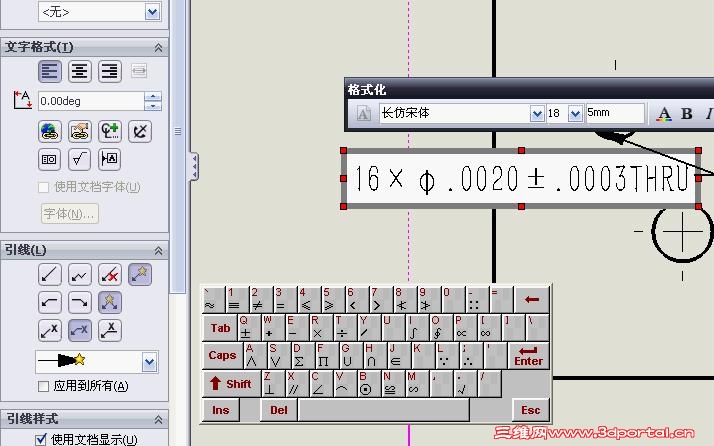

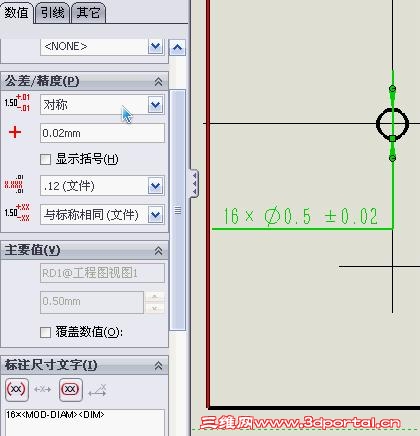

公差那一栏选择对称即可。±、×号用软键盘输入

9luoyuqing · 发表于 2010-12-2 15:54:13

如楼上所说，直接打出来就是了，多多试下就知道怎么用了，这个不难的。
