此工程图零件上面的螺纹显示是怎么弄的？

盼金链 · 发表于 2010-4-25 06:50:01

您需要登录才可以下载或查看，没有帐号？注册

x

如下图SW工程图此零件上的螺纹显示部分是怎么构画出来的，请高人指点下，谢了~~~

http://home.comcast.net/~kevinmoy68/sw.jpg

cloudpeng · 发表于 2010-4-25 07:35:01

扫描的吧。
一般的螺栓也可以这样显示。

love1981 · 发表于 2010-4-25 09:54:07

用裝飾螺紋線就好了~
畫那樣太費資源~~

easyb · 发表于 2010-4-25 11:03:24

插入|注解|装饰螺纹线

盼金链 · 发表于 2010-4-25 11:15:19

请问这个螺纹一定需要在原零件上生成，还是只需在工程图标注时生成？？？？

lfcx0916 · 发表于 2010-4-25 11:29:10

是扫描的这个绝对不是装饰螺纹线

wear · 发表于 2010-4-25 11:38:26

如果你的SW带了toolbox，里面在你生成螺栓的时候可以选择是生成实体螺纹（就是图中那样的），但一般都是用的贴图来表示

love1981 · 发表于 2010-4-25 11:39:17

如果要把他的重量計算的很精準,那麼在零件生成時以掃描做出,當然牙的要求精度公差帶等你也必須要都計算好來畫上去(這很難而且很麻煩) 若只是為了如圖上需要表示出方形牙,可以畫個造型來看就好!

盼金链 · 发表于 2010-4-25 12:02:01

我用装是螺纹线和扫描切除两种方法生成，可切换到工程图可就是看着不一样啊，哪位能试做个相似的看看啊~~~

459235987 · 发表于 2010-4-25 13:43:11

9# 盼金链

那是你的扫描图形画的不准确，要像得参考机械设计手册里的标准，画截面图形，才像

459235987 · 发表于 2010-4-25 13:48:50

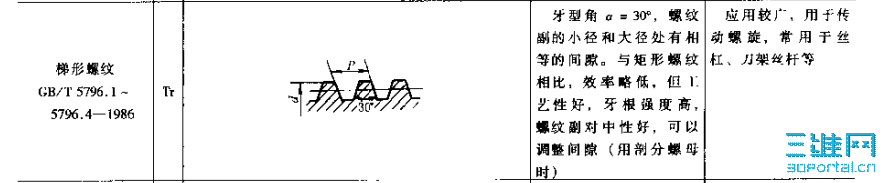

要参照机械设计手册里的画，属于梯形螺纹

masse · 发表于 2010-4-26 04:31:34

3维扫掠，画一个截面图然后用螺纹线

盼金链 · 发表于 2010-4-27 02:27:50

谢谢楼上各位，问题得到解决是牙不对~~

taotao-wei@qq.c · 发表于 2010-4-27 09:19:49

本帖最后由 taotao-wei@qq.c 于 2010-4-27 09:29 编辑

在UG中，可以自动生成这种图形

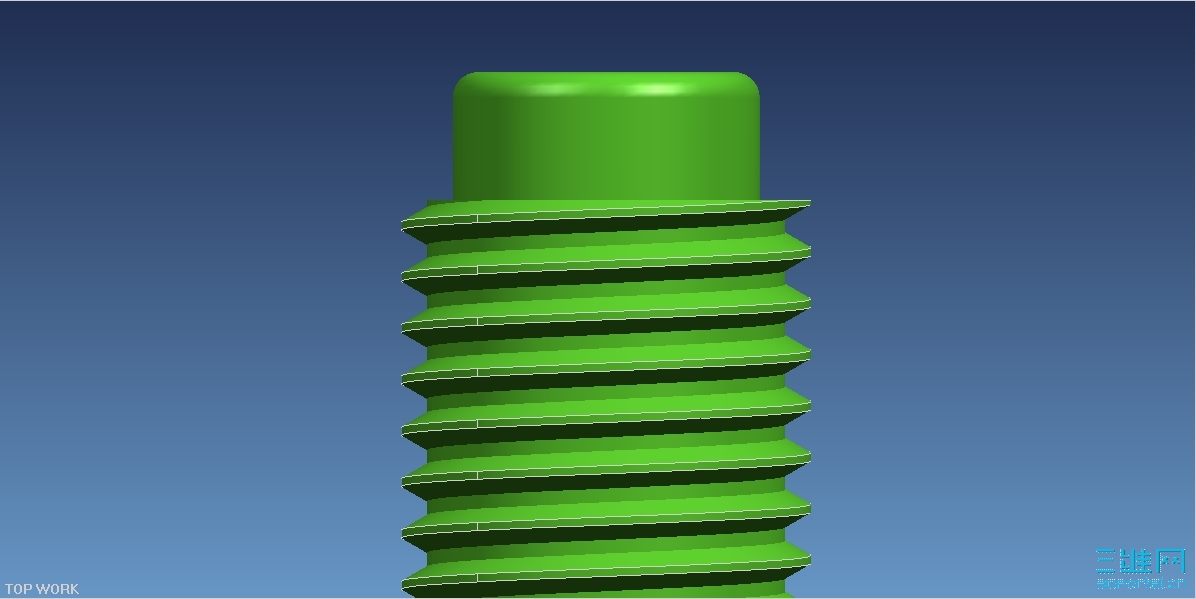

M16

,不过它占用的空间很大，一般不建议使用，否则，你的电脑会一下子变慢的。从你的图片来看，应该是手工画的工程图，而且是晒图而不是原图。
