爆炸图转成工程图问题

lipengju · 发表于 2010-4-20 15:04:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

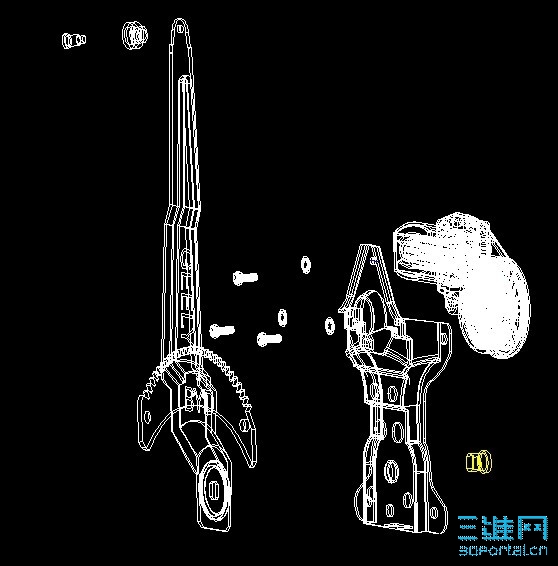

一个产品做成爆炸图，由于不够形象，想把它做成工程图后转到CAD里处理，可爆炸图在UG里生成不了工程图。没办法只好将爆炸图先以CGM格式导出，然后再转成DWG格式，可是到CAD里德2D图产生的线多的要死，很多不该有的隐藏线都出来了，请问有没有好的方法，另外在CATIA和ProE里能不能解决此问题，望高手指教。谢谢

jickchen2008 · 发表于 2010-4-24 11:50:25

这个好象没有好办法。看后面高手的。

kof801240 · 发表于 2010-4-24 12:03:32

爆炸图做好后另存为一个新视图,在制图中调用此视图即可.
有必要转到CAD里面处理吗?
