液压系统压力分析题

sh1011lwd · 发表于 2010-4-9 23:55:56

您需要登录才可以下载或查看，没有帐号？注册

x

某教材上看的例题。

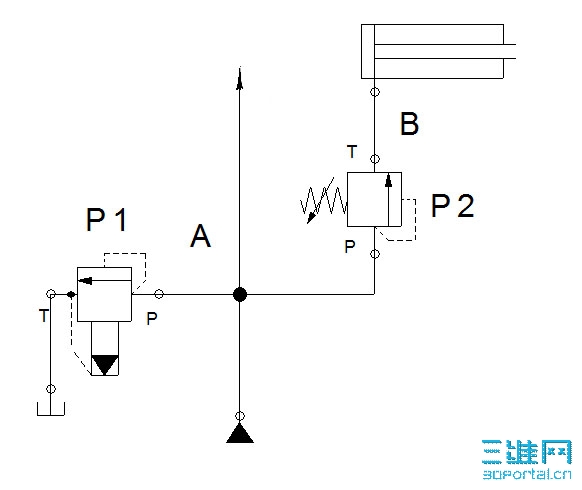

其中溢流阀P1=5MPa，减压阀P2=2.5MPa
主油路有负载（大小未知），油缸伸出到底时，B点压力是2.5MPa没问题，A点压力例题上说是5MPa。
但是我感觉A点压力应该跟主油路负载有关。

lshbao11 · 发表于 2010-4-10 07:41:23

压力决定于负载，速度决定于流量

engineerlw · 发表于 2010-4-10 07:57:04

是和主油路负载有关，但A点最大可达到5兆帕

yj12121212 · 发表于 2010-4-10 11:49:39

P2是减压阀么...画错了吧 A点压力由主油路决定这个回路貌似是定位的....

lszdyx · 发表于 2010-4-10 12:41:26

是5MPA,你想，油缸伸到底了，溢流阀肯定开始开始溢流，肯定达到溢流压力了

sh1011lwd · 发表于 2010-4-10 12:54:14

=。=||||
好像有不同的说法。。。

haly · 发表于 2010-4-10 15:16:08

我同意三楼的说法。但也减压阀还有关系

sh1011lwd · 发表于 2010-4-10 17:57:56

我也同意三楼啊。。。

bah_zl · 发表于 2010-4-11 09:00:39

只有当溢流阀P2损坏时（不溢流时），A 的压力才是5，不然永远不能是5。

ani2008love · 发表于 2010-4-11 10:13:27

A点压力在等于或小于5MPA,负载再重也被溢流阀卸掉了

a063609 · 发表于 2010-4-11 11:35:50

本帖最后由 a063609 于 2010-4-11 11:43 编辑

按理论A点的压力为5MPa

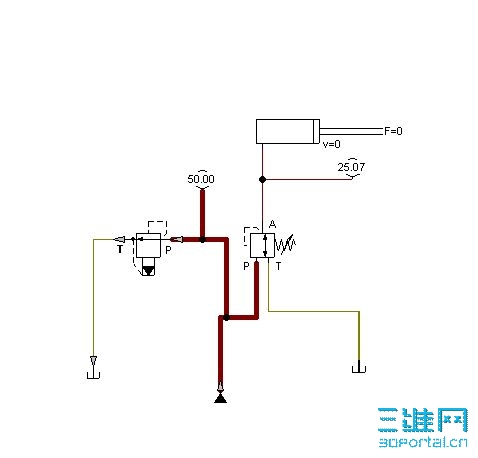

利用仿真软件的结果如下
压力单位为bar
如下图

sh1011lwd · 发表于 2010-4-11 14:29:40

哦~~~
原来如此。。。难道是我想得太多~~~

fxr1101 · 发表于 2010-4-11 15:06:09

到底时溢流阀P1=5MPa，减压阀P2=2.5MPa。没到底时，溢流阀不能保证为5MPa。

sh1011lwd · 发表于 2010-4-11 16:14:39

到底了=-=
没到底我也不用问。。。

yrnd · 发表于 2010-4-12 09:12:11

是5MPa。溢流阀限制了泵的最高压力。或者说泵的最高压力由溢流阀定。

yrnd · 发表于 2010-4-12 09:19:08

溢流阀做稳压阀时，是使泵的出口压力保持稳定并为一定值，此时不受负载影响。做安全阀时，泵的压力由负载决定，负载大到超过溢流阀设定的压力时，安全阀打开，泵的压力就是安全阀的设定值。

zmh95 · 发表于 2010-4-12 10:16:02

其实很简单，油缸到底，压力可以无限增大，油液无流动，所以压力处处相等，但有溢流阀存在，限定了最高压力5Mpa。所以书上答案正确！

wbd_nge · 发表于 2010-4-12 12:10:30

是5MPa。因为你到底的时候相当于负载很大了走不动了。调定的溢流阀压力就是5MPa

sh1011lwd · 发表于 2010-4-13 18:28:46

原来可以这么理解阿

csuce · 发表于 2010-4-13 23:08:24

减压阀？不对吧，是顺序阀，当达到2.5的时候油缸开始动，负载由主油路压力决定，溢流阀仅是一安全阀，系统最高压力5MPa。

dulan850614 · 发表于 2010-4-14 09:46:09

对啊，我看P2是顺序阀啊。

bluensnail · 发表于 2010-4-14 13:41:43

图上画的P2是溢流阀，那么A点不可能达到5
如果P2是减压阀，A点最高可到5，取决于主负载

automation · 发表于 2010-4-14 16:55:33

如果是减压阀的话，A点是多少取决于负载，但是最大由溢流阀决定，为5MPa。
如果是顺序阀的话，A点就是由溢流阀的调定值决定，为5MPa。

csuce · 发表于 2010-4-14 21:28:29

减压阀那条虚线是画在阀出口位置好不好，P2就是一顺序阀，内泄的溢流阀出口接负载的话就是顺序阀了。

sh1011lwd · 发表于 2010-4-21 21:55:34

好吧，我画错了
