solidworks里面，大家的油缸是怎么画的？

yaotiansen · 发表于 2010-4-7 14:01:49

您需要登录才可以下载或查看，没有帐号？注册

x

我们这些初学者，以前画油缸，都是画个外型。也就是画成2个部分，一个是缸体、一个是推杆，再将两者装配起来。
虽然solidworks里面，装配的油缸也能在鼠标的移动下活动起来，但是推杆从缸体内脱出也很容易，这与现实是不符的。
不知道还有别的处理办法没有？

hhyjs · 发表于 2010-4-7 14:04:24

用高级装配，可限制其行程。

cloudpeng · 发表于 2010-4-12 22:02:29

楼上的正解。
我做的“摆动式转载机”就是用的这个方法，给两个水平油缸和升降油缸限位的。

squi111 · 发表于 2010-4-13 07:28:21

把油缸做成一个装配体，给定行程约束，再在大装配里面把油缸设置成柔性的，就可以了

机械设计520 · 发表于 2010-4-13 07:46:11

推杆还要有其他零件联结起来的啊，例如说曲轴啦，当当一个推杆怎么能限位呢

壮志凌云！ · 发表于 2010-4-13 08:10:41

首先设计油缸是top-down
至于动画演示行程，用极限配合或motion

karalee · 发表于 2010-4-19 19:25:18

我们是有一套专用软件直接把型号选好就能生成SW了

chenxu015 · 发表于 2010-4-24 15:34:19

能把软件发上来分享吗？

wangqiqi · 发表于 2010-4-25 21:14:56

先把每个零件画好
然后再组装起来设置行程

mcl888 · 发表于 2010-4-26 15:04:29

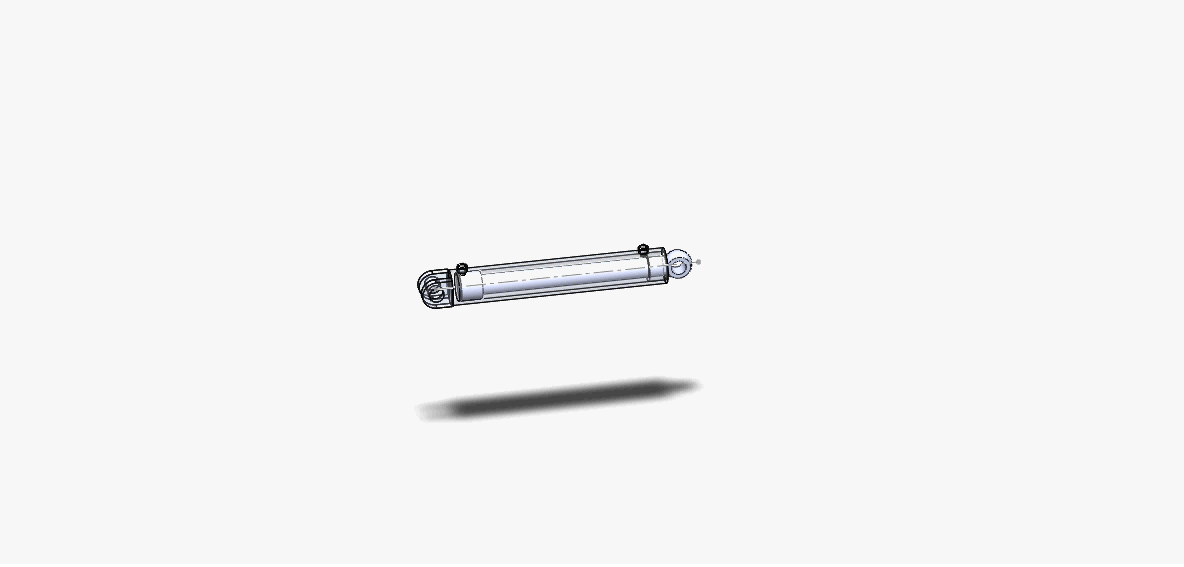

mcl888 · 发表于 2010-4-26 15:06:08

zhao181420 · 发表于 2010-4-26 15:57:14

谢谢楼上的分享!

wfwsk · 发表于 2013-6-25 13:39:34

多谢分享

逍遥2014 · 发表于 2014-3-13 10:37:23

不错，多谢分享。
