生成曲面时不能进行曲面约束

liangyulin223 · 发表于 2010-3-31 00:56:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

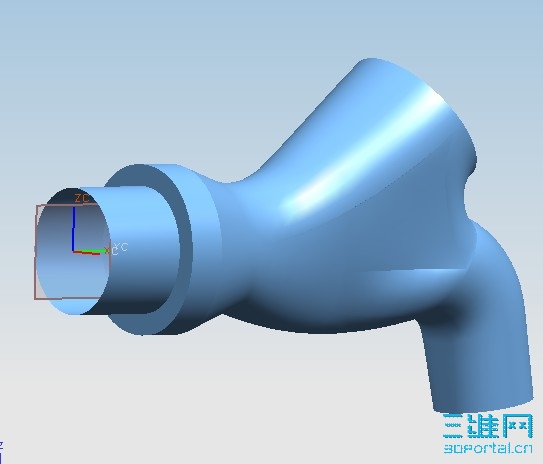

刚刚接触曲面。当在进行曲面生成时发现好多地方无法进行曲面约束（比如通过曲线网络时要求是G1可是操作时无法进行）最后生成的曲面出现下面的情况，请高手指点。谢谢~~！


brucezf · 发表于 2010-3-31 07:49:43

发个文件上来研究研究

jinkaikai1984 · 发表于 2010-3-31 08:04:19

首先你要理解G1的概念：相切连续，曲面与曲线点点连续，并且所有连续的线段、曲面片之间都是相切关系
根据这个概念，你所建立的网格线最好是桥接出来的，再去生成曲面就可以做到G1相切了

WHC44 · 发表于 2010-3-31 09:33:22

UG的网格面命令功能强大，成面原理依靠控制曲线（有些时候面的边缘也视为“曲线”），所以曲线的连续性直接决定了面的连续性，也就是说，用来做曲面的线首先要达到G1以上连续，依赖此线的面才能设置G1连续，否则出错；当然，大多数的网格面都是四边形，要达到四个边缘与临缅想切，四个边的曲线也要做到G1连续；所以，作为基础的面要做好，在不相切连续的面边缘不能做成G1面；在条件不允许凑成四边面时，要学会拆面，创造四边在补面。

brucezf · 发表于 2010-3-31 10:38:01

强烈支持WHC44的说法
