[求助] NX7.0设计仿真的问题求救

[复制链接]
发表于 2010-3-26 10:50:52 | 显示全部楼层 |阅读模式 来自: 中国河南洛阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
利用NX7.0对一台阶轴进行有限元分析时,出现莫名的问题:; a4 Y: T) @$ h. y# c$ g7 X/ v+ S5 L

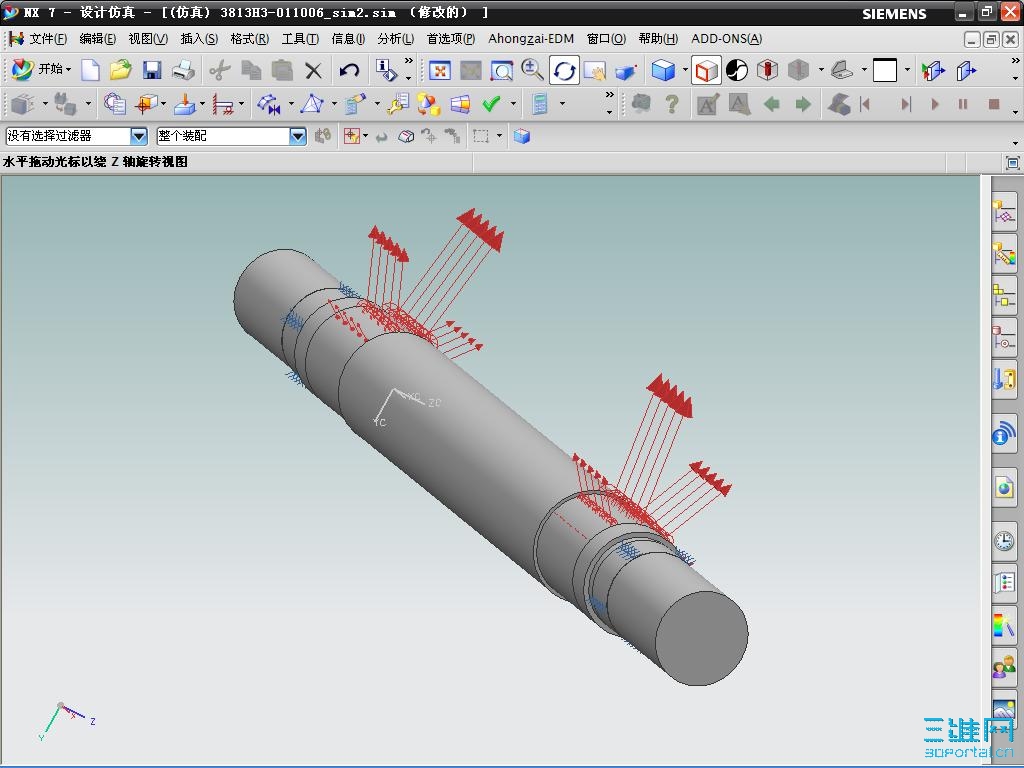

中间两处分别加载轴承力(-Y方向),外边等距离处固定约束,如图14 I6 q. R! t7 B" B1 C8 z

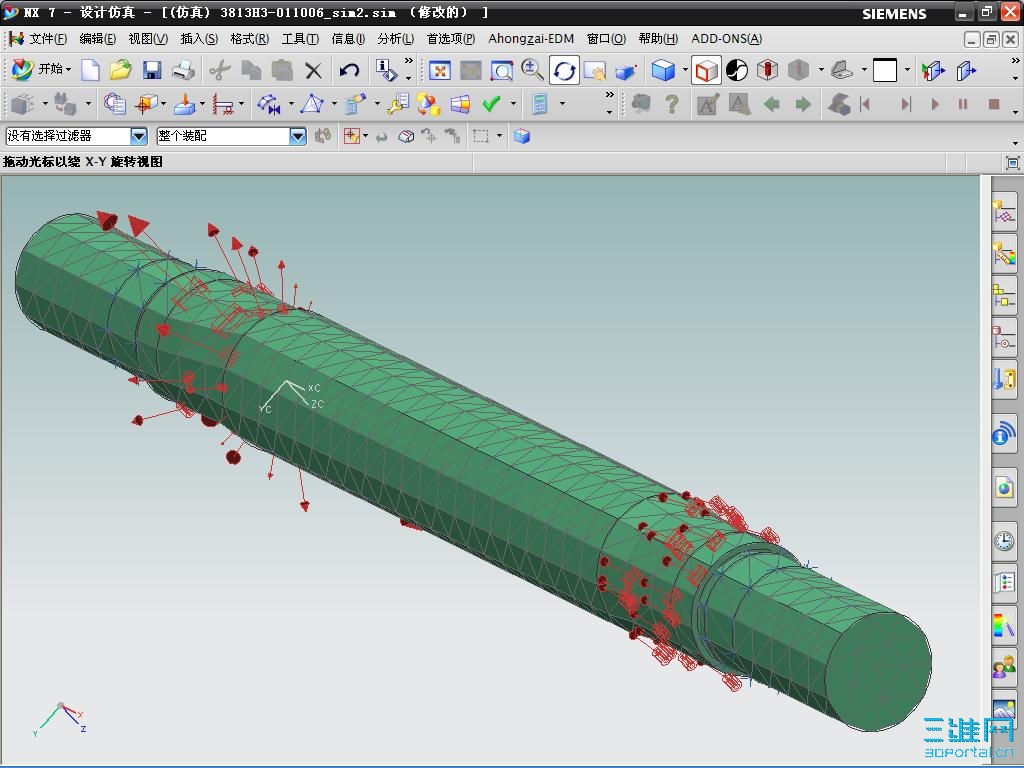

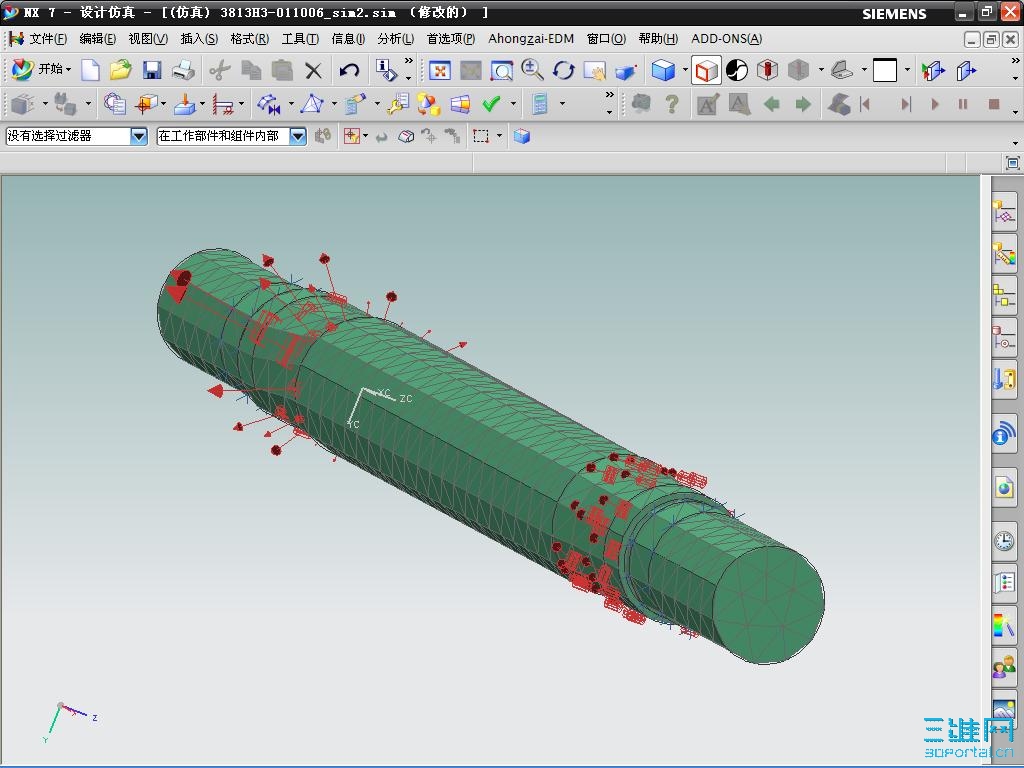

划分单元格后,轴承力的方向不知为何发生了变化,一端变成了分散力,另一端力的方向变成了X方向,见图2,图3,而且无法调整到-Y 方向% a" _  h$ P  }

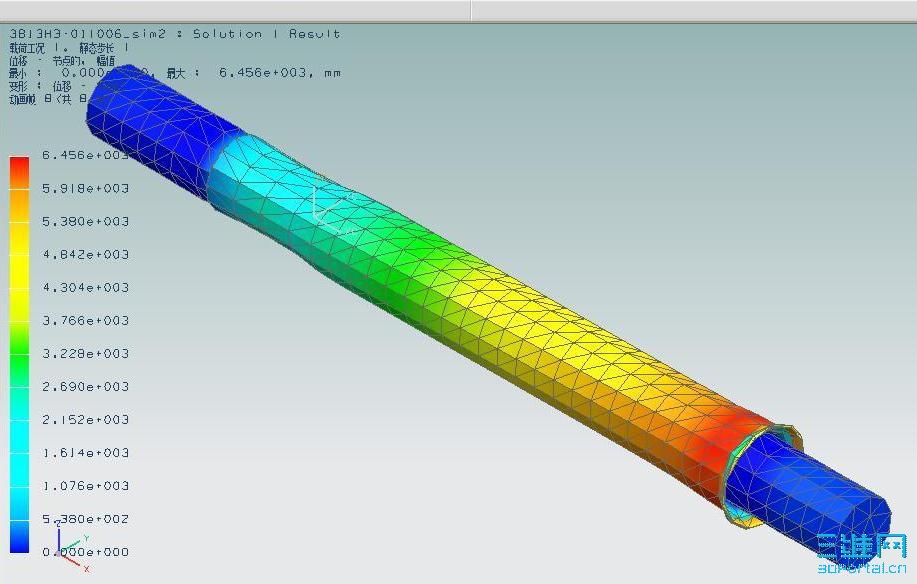

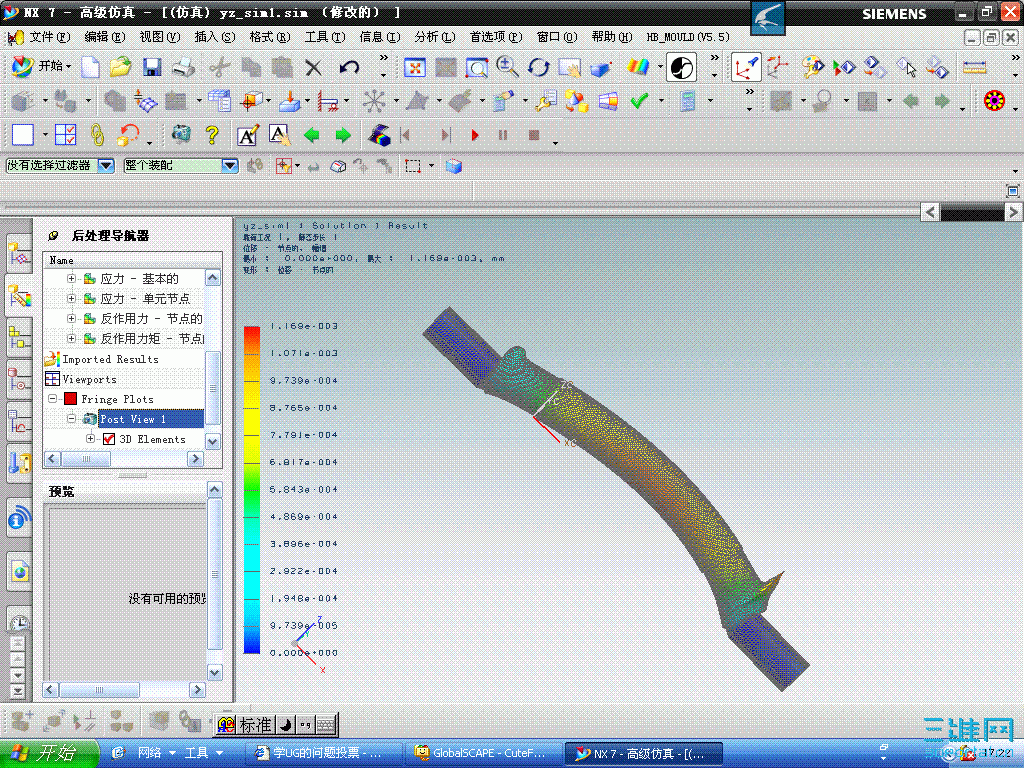

求解后的结果当然是不对的,见图4
$ }/ J0 s# o1 v+ `& c9 ?# h: P: Y附相关零件数据,请高手帮分析一下是何原因?
 楼主| 发表于 2010-3-26 10:57:57 | 显示全部楼层 来自: 中国河南洛阳
添加数据文件

ls.rar

557.75 KB, 下载次数: 9

发表于 2010-3-27 17:11:04 | 显示全部楼层 来自: 中国浙江绍兴
本帖最后由 zhangyajunjx 于 2010-3-27 17:25 编辑
. m0 F6 Z  R. ?; a5 p; n. M$ i; Q4 f$ w1 V- F6 G
什么原因我也不清楚6 u/ w: R. ?0 {5 p8 D
你先划分网格,然后加边界,应该能解决你的问题: I1 ?" s# r; M
 楼主| 发表于 2010-3-27 17:35:35 | 显示全部楼层 来自: 中国河南洛阳
线划分网格我也试了,但在设置轴承力时无法选择网格面,后来我又增加台肩处圆角才选到网格面
