螺纹曲线扫描扭曲变形

lipengju · 发表于 2010-3-22 15:00:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

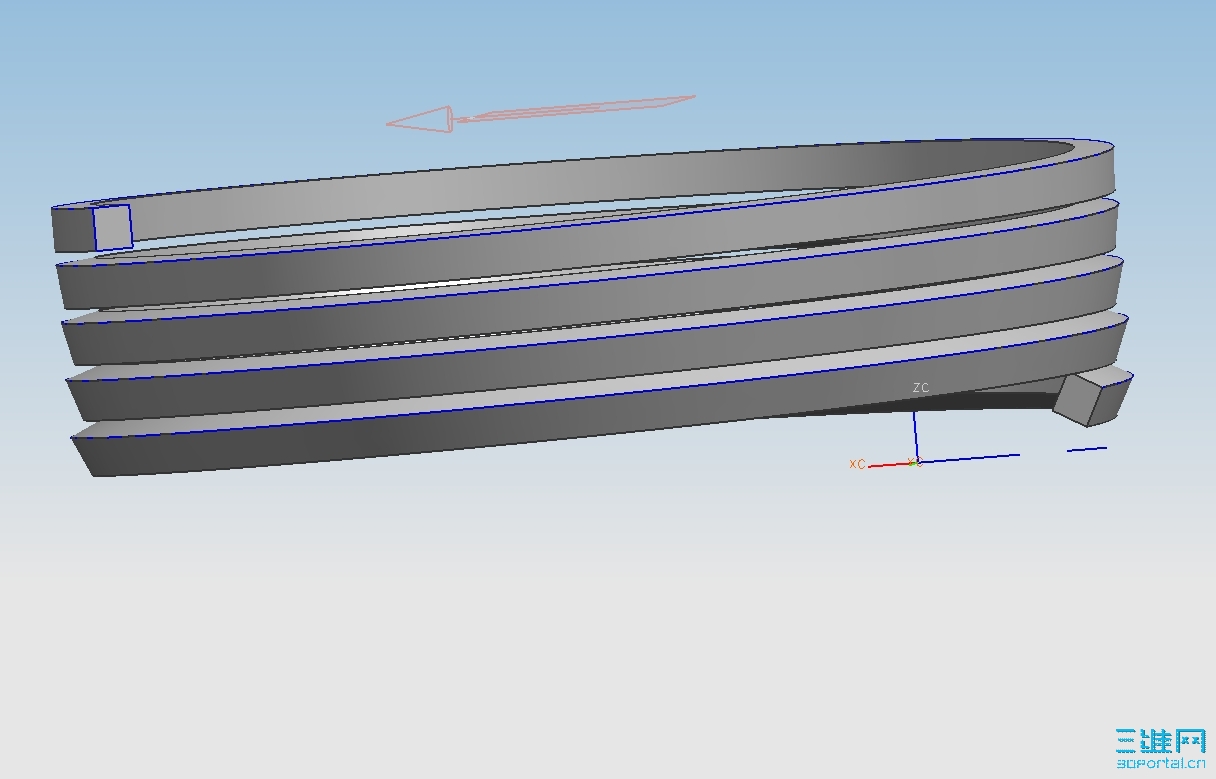

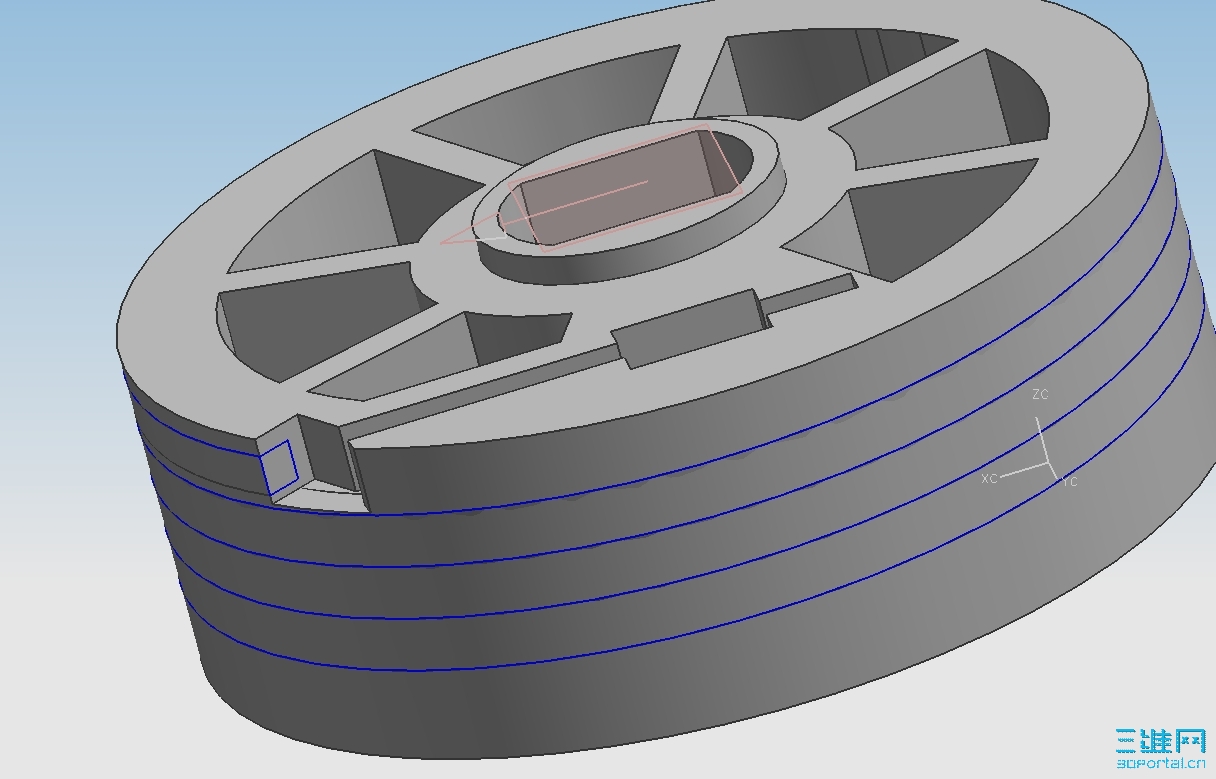

一滚轮圆柱面上有一个螺纹型凹槽，截面为长方形，用扫略功能进行扫描，扫描出来的螺纹第一圈接近正常，但之后扭曲的就越来越严重了，如下图所示，请问如何解决此问题。谢谢

poxiangzi · 发表于 2010-3-22 17:10:47

注意控制方向，此题应为Z向（或者圆柱面的轴向），试试看。

同样的问题：http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

lipengju · 发表于 2010-3-22 18:31:40

用UG4.0做的，4.0里扫描过程中没有方向控制选项，http://www.3dportal.cn/discuz/vi ... &extra=page%3D1这个帖子里好像是6.0做的吧。用4.0怎么做呢？

poxiangzi · 发表于 2010-3-22 23:45:43

用UG4.0做的，4.0里扫描过程中没有方向控制选项，http://www.3dportal.cn/discuz/vi ... &extra=page%3D1这个帖子里好像是6.0做的吧。用4.0怎么做呢？
# a6 \! C- h; c& u7 z9 l- P( Mlipengju 发表于 2010-3-22 18:31 http://www.3dportal.cn/discuz/images/common/back.gif

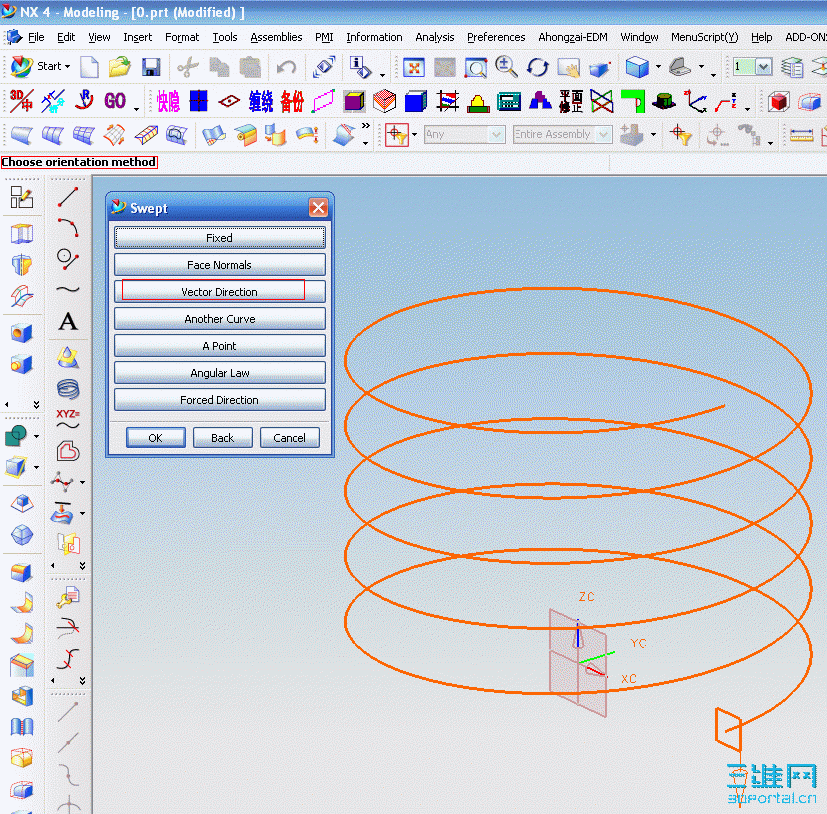

当然有方向控制，你注意一下提示栏，选择Z向即可。附件有NX4.0的结果文件，请参考。

lipengju · 发表于 2010-3-23 19:55:19

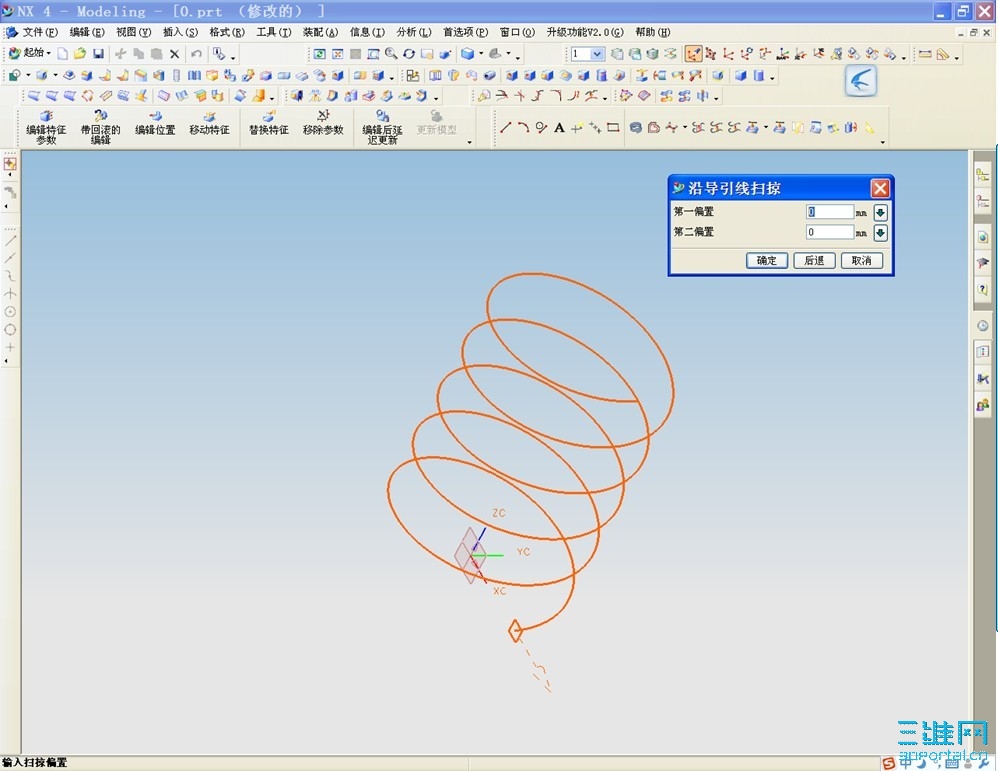

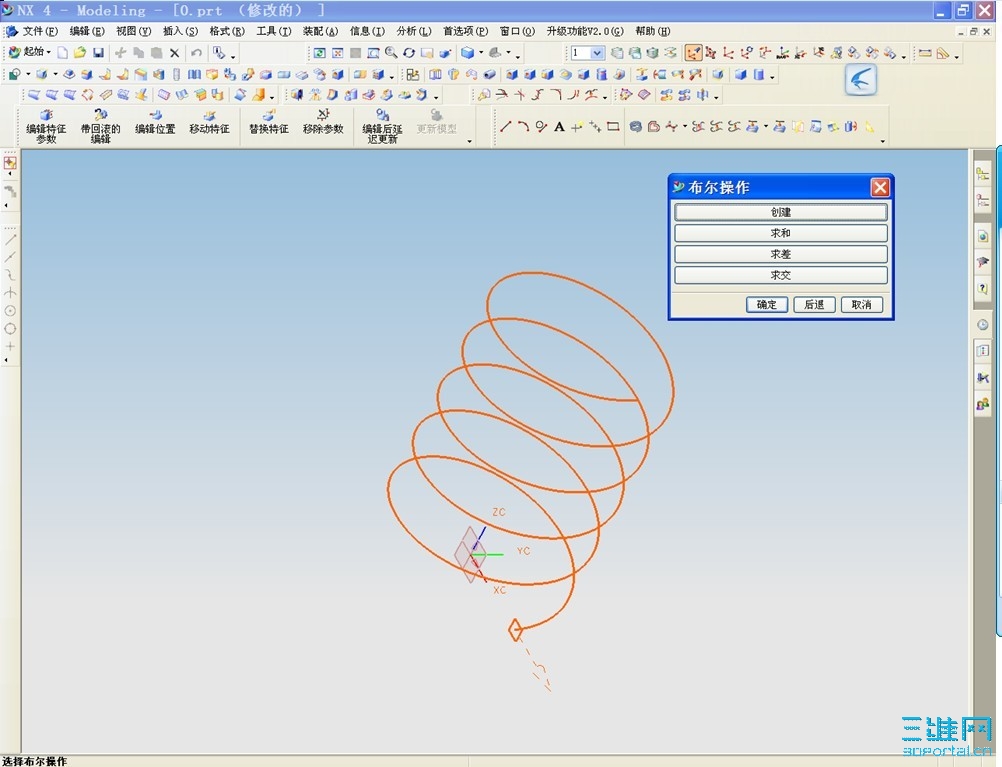

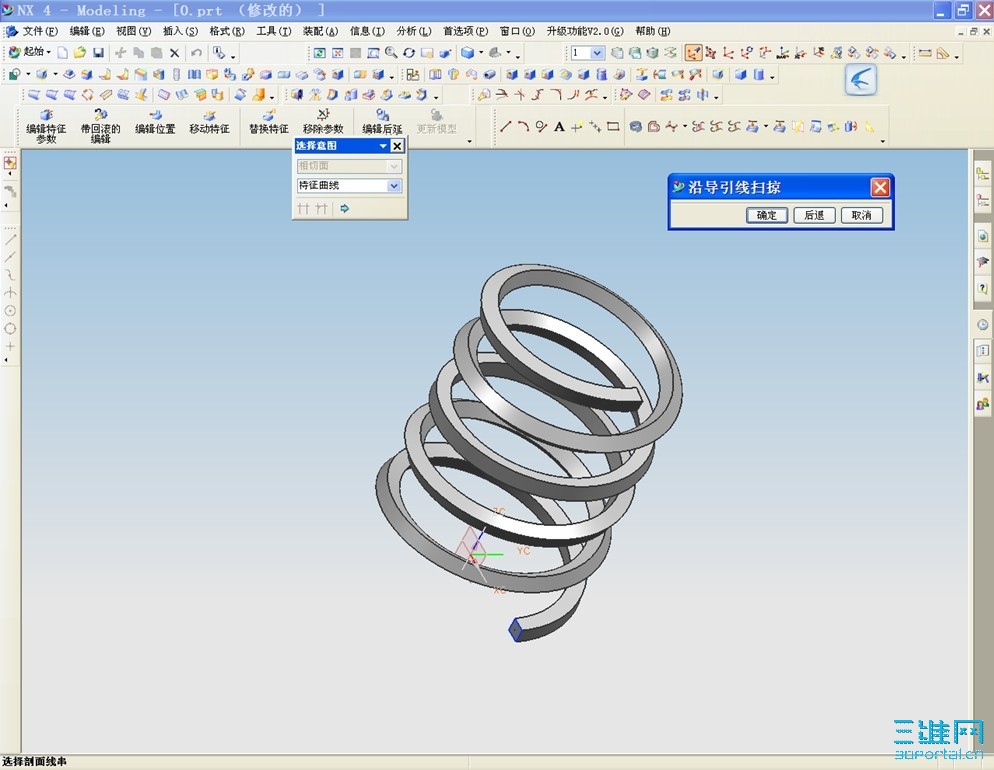

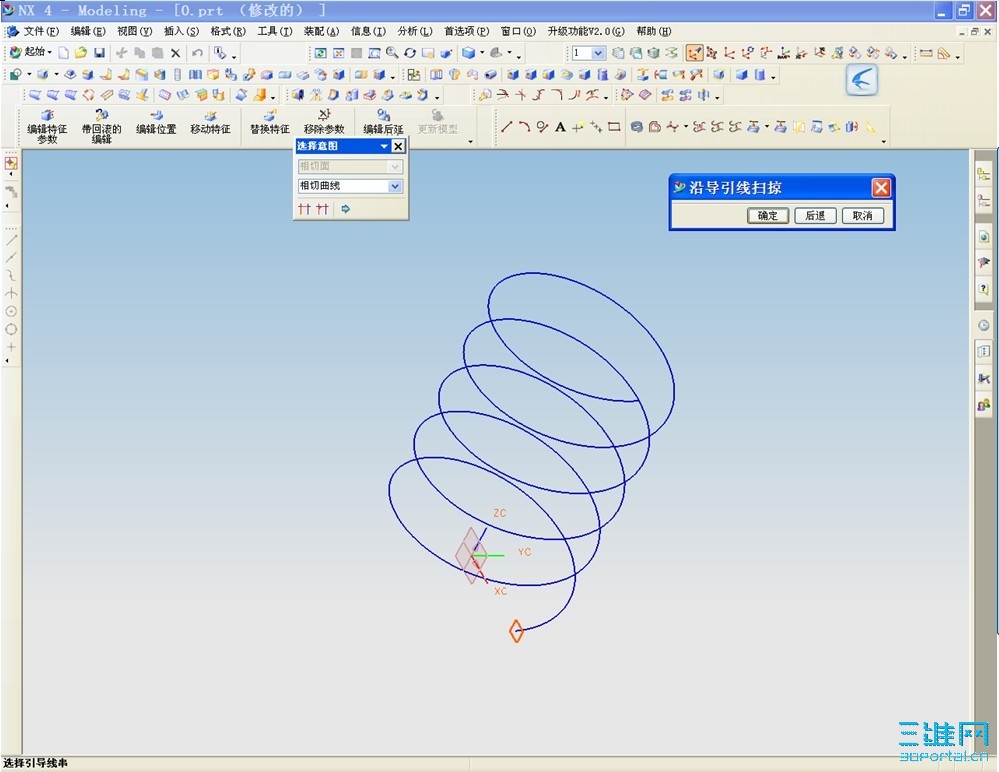

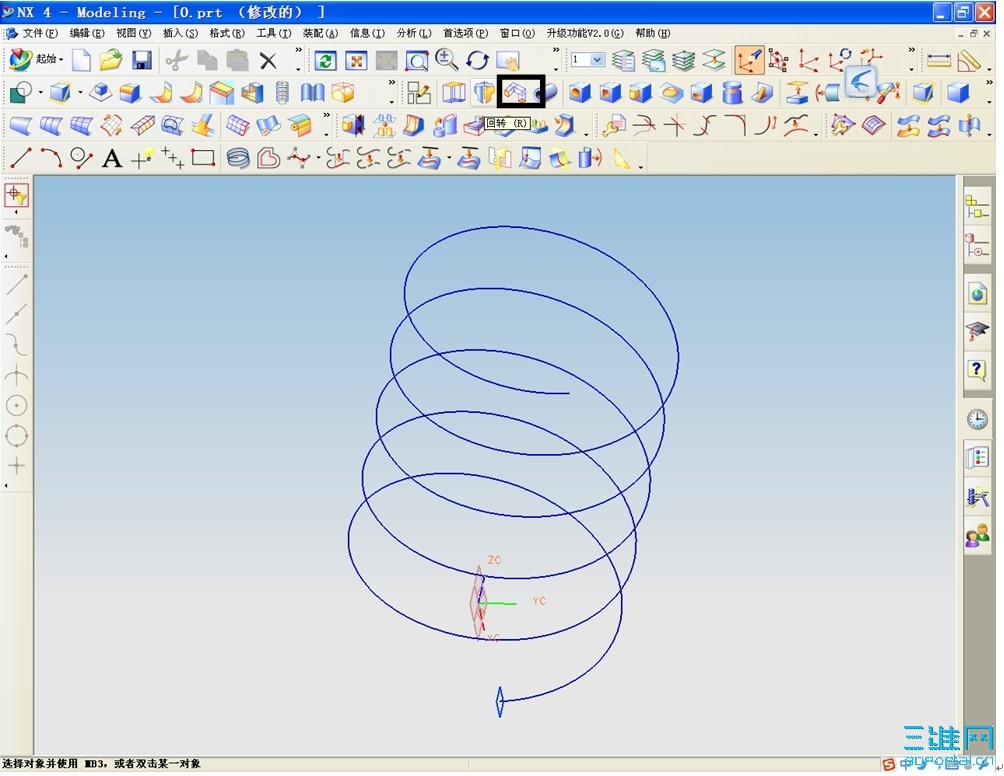

非常感谢您的帮助，那个滚轮已经做出来了，不过是用两条螺旋线做成直纹曲面，然后再片体加厚，左后布尔运算，方法很笨的。刚刚又试了您演示的方法，可我扫描的过程中还是没有方向控制选项，我的操作过程如下图所示。不知是不是我的软件设置有问题。深感惭愧！！！！！！

JIALINGJIANG · 发表于 2010-3-23 20:24:28

5# lipengju
仔细看看，楼上用的什么命令

lipengju · 发表于 2010-3-23 20:50:55

楼上的仁兄，我要是知道了还会再问吗？你要是知道就直说喽。我认为是扫描（swept）命令

youqu123 · 发表于 2010-3-25 08:25:18

楼主你用曲面里的已扫略，全选择好以后有一个可以选择方向的，你选择螺旋线的轴向既可

gsplpj · 发表于 2010-3-25 12:40:22

仔细看看，楼上用的什么命令

poxiangzi · 发表于 2010-3-25 22:03:11

楼上的仁兄，我要是知道了还会再问吗？你要是知道就直说喽。我认为是扫描（swept）命令' @' j5 J$ V/ ~9 [2 N
lipengju 发表于 2010-3-23 20:50 http://www.3dportal.cn/discuz/images/common/back.gif

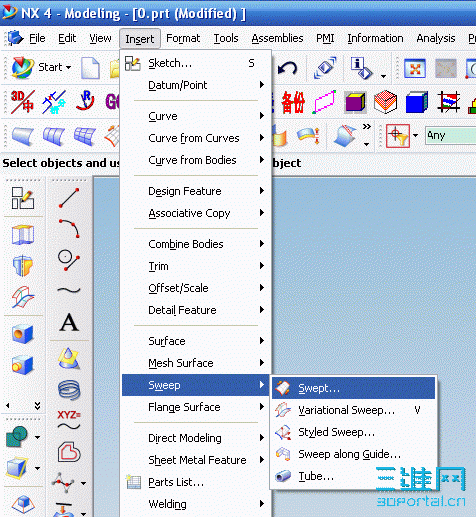

是这个命令，再试试看吧。
