NG6.0里多边形状的弹簧怎么画？

YUANMENG · 发表于 2010-3-14 18:50:54

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位：在NG6.0里多边形状的弹簧怎么画？旋转上去是有形状的，不是圆形。请赐教。

WHC44 · 发表于 2010-3-14 19:33:36

能否说的再清楚一点？是指扫掠的路径是多边形呢，还是弹簧的截面是否多边形？

yls1018 · 发表于 2010-3-14 21:10:53

本帖最后由 yls1018 于 2010-3-14 21:21 编辑

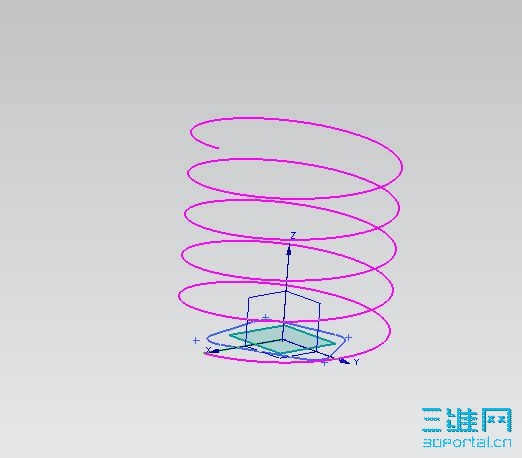

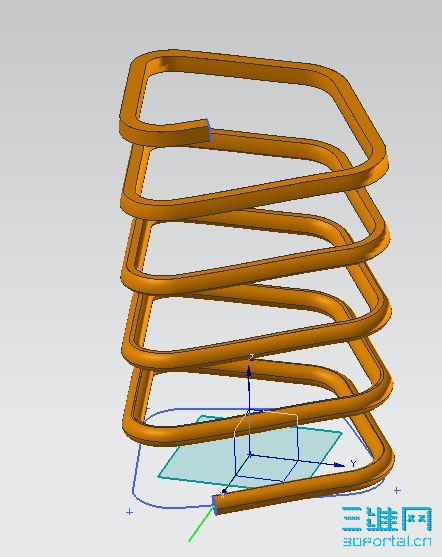

UG我不懂，这是来自“破衣”的灵感。

brucezf · 发表于 2010-3-15 12:32:21

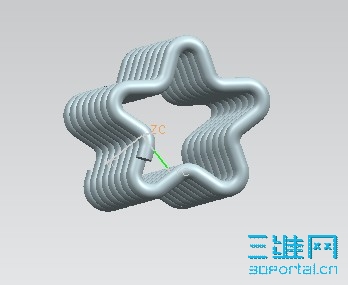

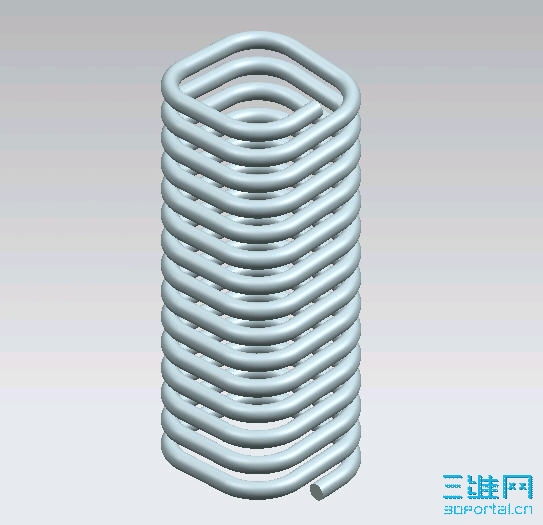

duobianxingtanhuan.rar (826.16 KB, 下载次数: 10)

pengxy · 发表于 2010-3-15 15:24:09

画异型弹簧一般四步：1、画螺旋线，2、画形状实体，3螺旋线投影到实体，4、管道

WHC44 · 发表于 2010-3-15 16:03:37

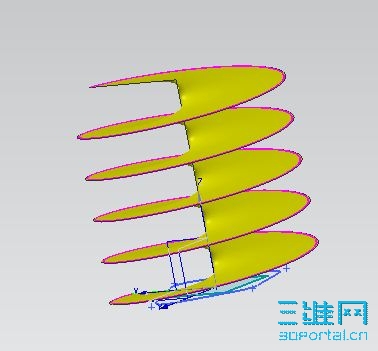

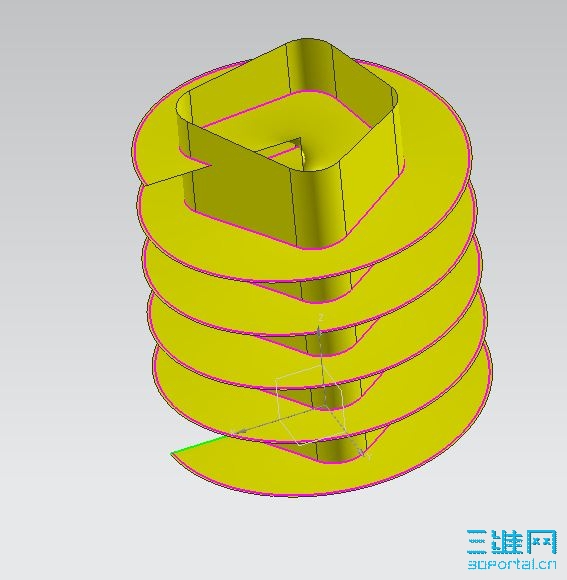

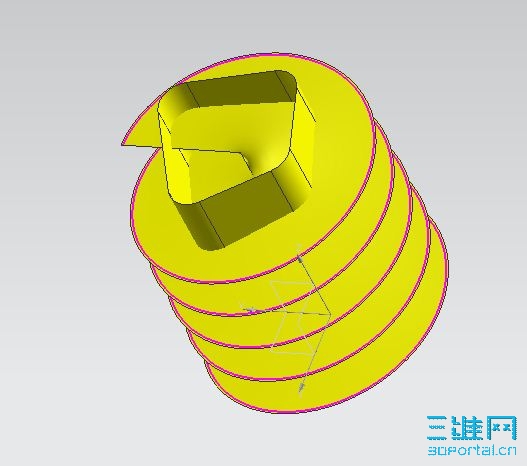

如果是这样的话，操作步骤如下：1、画螺旋线，半径要大于所画弹簧外轮廓；2，沿螺旋中心点到近端点画线并扫掠面，注意控制扫掠方向；3、将所需多边形（任意形，注意拐角R）画草图并拉伸曲面；4、求两曲面绞线；5、可以用管道做圆截面弹簧；也可以用扫掠画不同截面。

YUANMENG · 发表于 2010-3-15 19:47:52

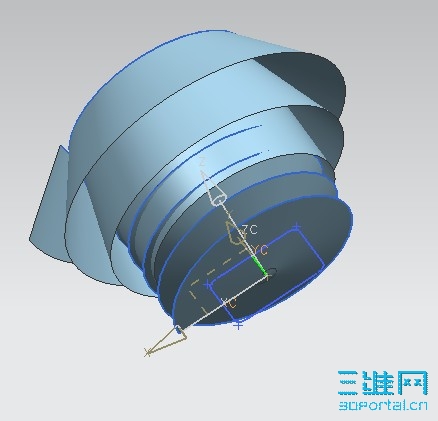

六楼的同志：你好！我扫掠出的东西怎么是这样呀？请赐教

WHC44 · 发表于 2010-3-16 07:52:51

7# YUANMENG

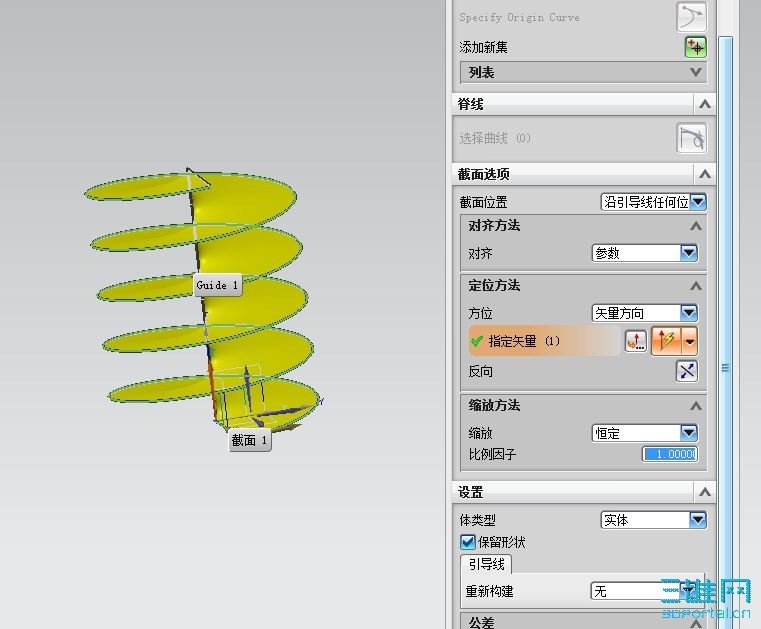

由于本例中扫略引导线是单条曲线，存在引导方向不确定性，所以还要加辅助限制，注意选择定位方法中选择矢量方向，并指定螺旋线轴线方向。

YUANMENG · 发表于 2010-3-16 20:04:48

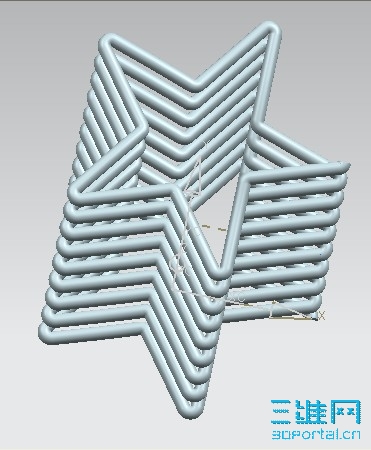

whcc44:谢谢你的耐心指导，终于会画这样的玩意儿了。

cqwqa · 发表于 2010-3-19 10:29:28

谢谢了楼上,确实好作

youqu123 · 发表于 2010-3-20 12:13:25

4.0扫略方向怎么控制啊，控制不了轴向
