PROE阵列问题

kjbo88 · 发表于 2010-3-13 15:21:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

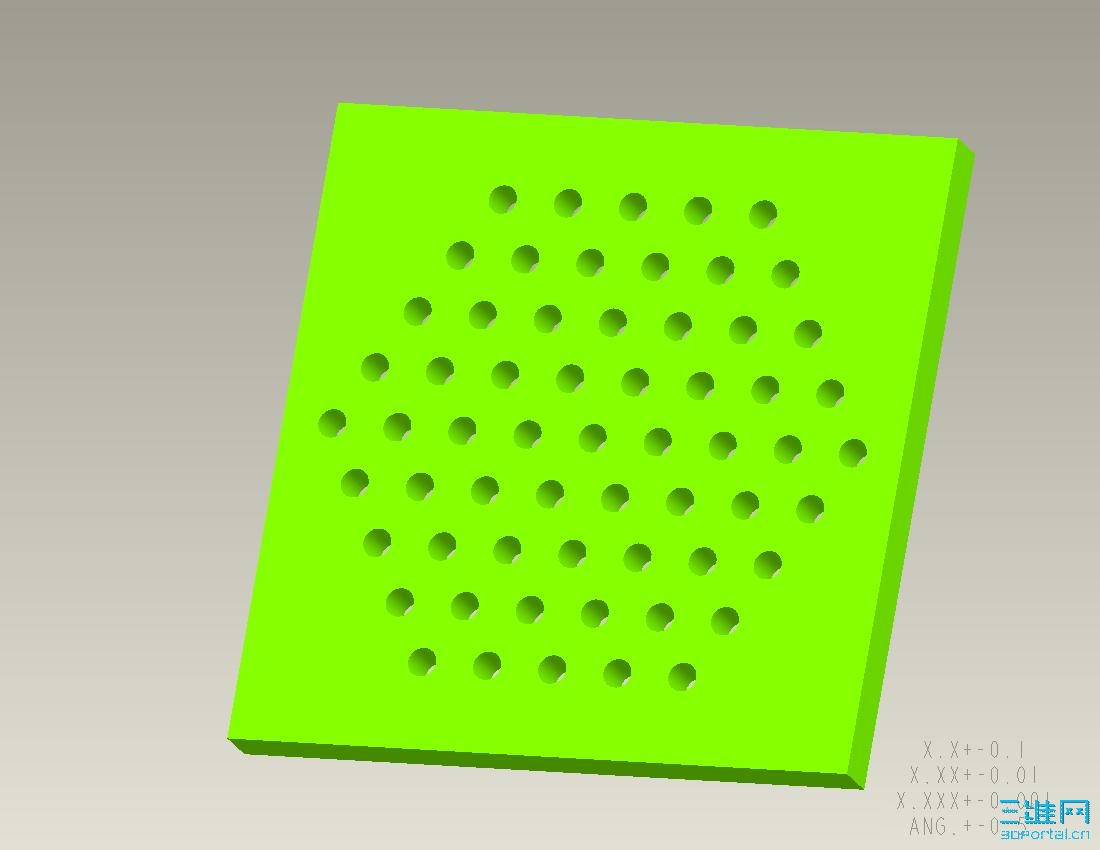

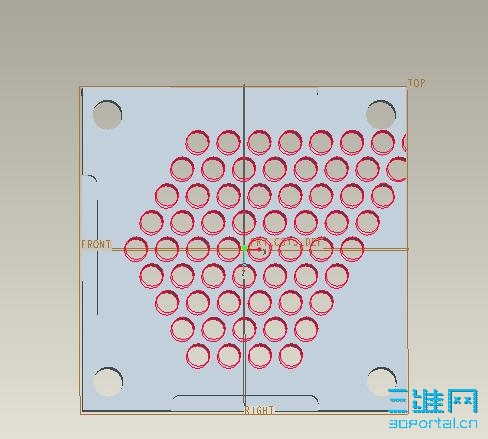

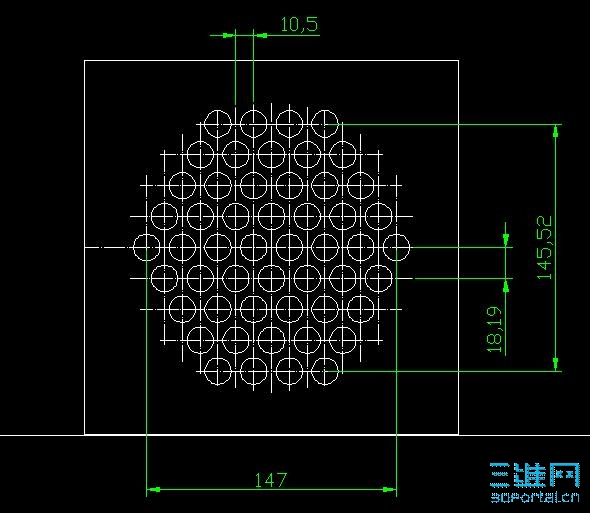

请各位帮忙，我要在一块板上画出这么多孔，在PROE中怎样阵列才能达到图纸尺寸要求了。先谢谢各位了。

sunyanwei · 发表于 2010-3-13 16:17:52

图来了

:lol: :lol:

a987lkj · 发表于 2010-3-13 16:18:53

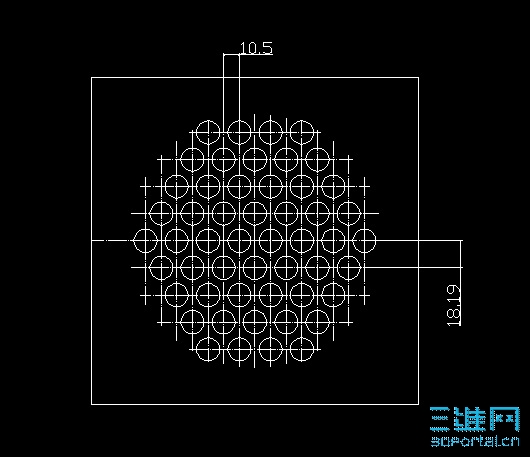

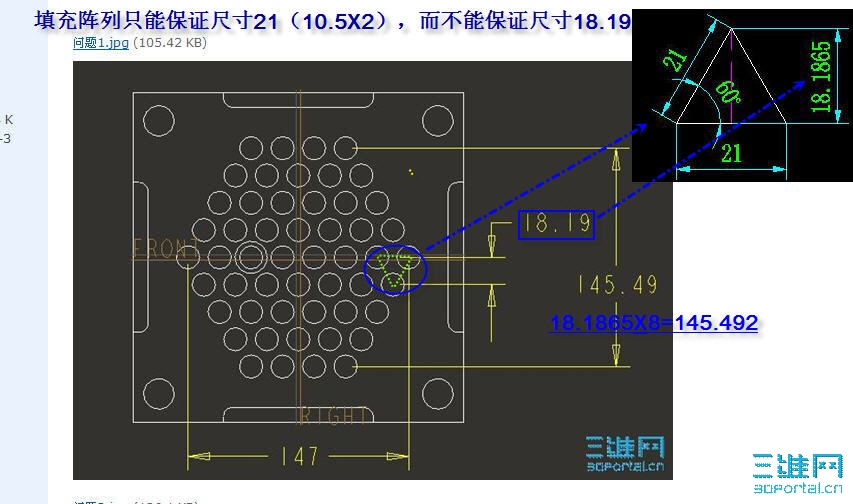

此图用填充法不能保证尺寸18.19，用尺寸法用不能阵列形状，有点困难！！

kjbo88 · 发表于 2010-3-13 16:33:22

谢谢，先下载了，回去摸索一下。

kjbo88 · 发表于 2010-3-13 16:38:09

2# sunyanwei

我的PROE是3.0的，无法打开你的文件，你的版本高了。你能再传一次低版本的不，希望你能助人到底，谢谢。

sunyanwei · 发表于 2010-3-13 16:57:50

aaaaaaaaa

:lol:

kjbo88 · 发表于 2010-3-13 16:58:15

希望各位能给小生一点提示，让小生及时完成图纸工作。

ganyiwei · 发表于 2010-3-13 23:48:40

抽空做下，太忙了。
3.0打不开~~我的4.0你更打不开了。

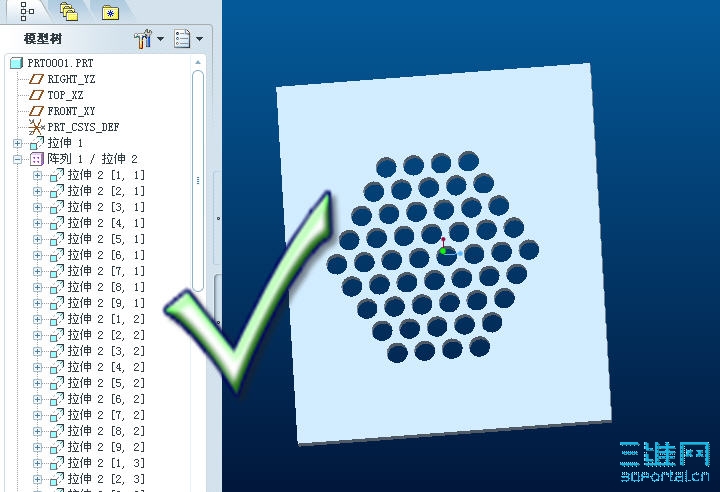

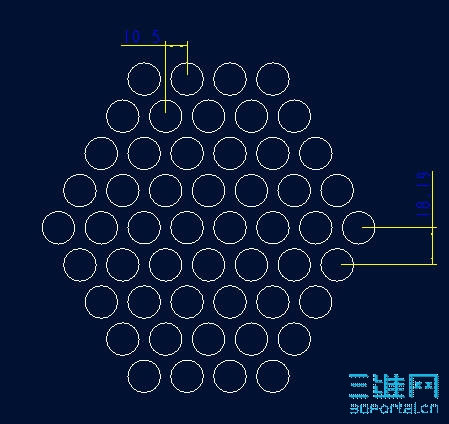

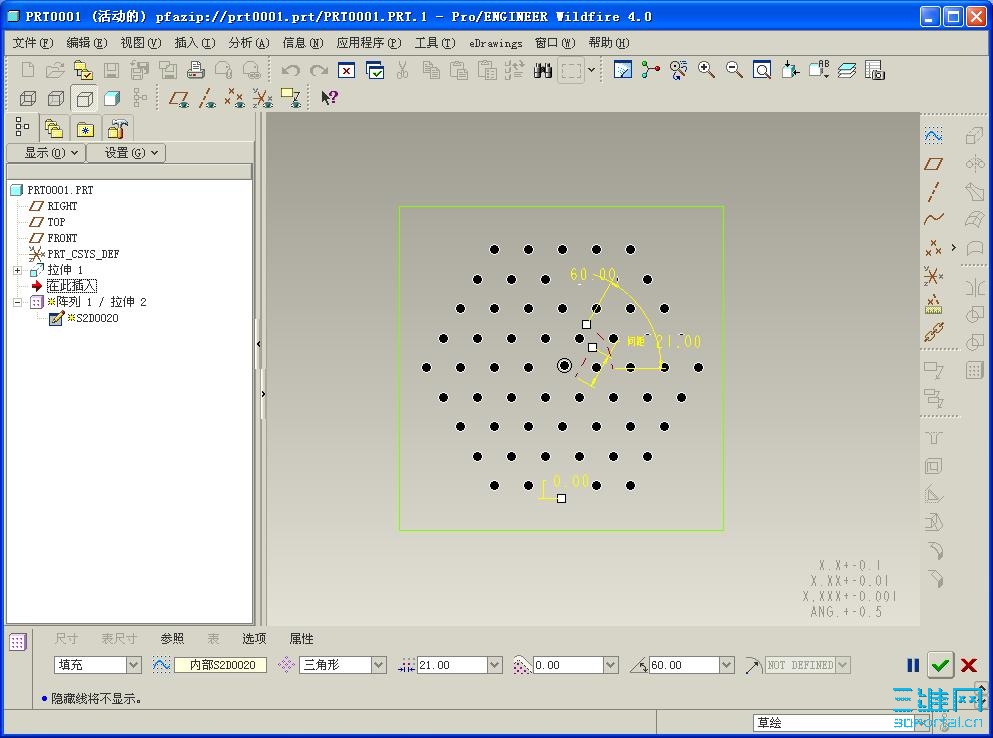

图片教程吧，很简单，PART就不上了，节约论坛空间。杜绝只学不练。

kjbo88 · 发表于 2010-3-14 14:09:12

呵可，不会的，我相信只有实践中才会成长的更快，谢谢了。

kjbo88 · 发表于 2010-3-17 16:47:32

8# ganyiwei

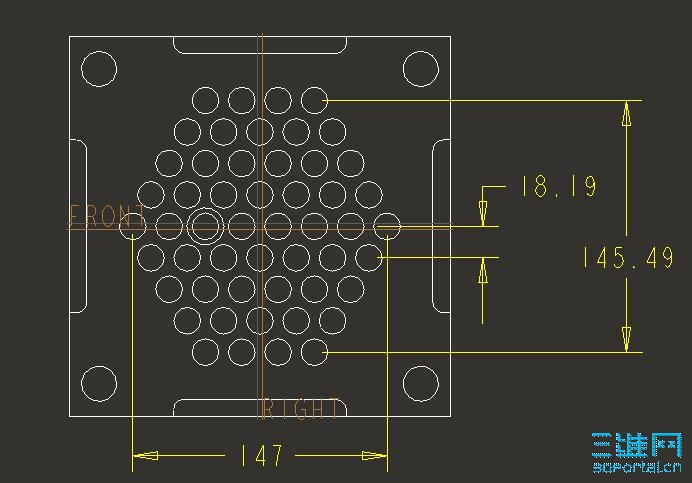

我现在出现了这样的一个问题，我在CAD上面所画的图纸，两圆纵向距离为145.52 而用PROE阵列后，测量距离为145.492，这样就有几条的差别了，他们的精度我都是设置为小数点后4位，为什么会出现这样的情况了。希望技术团队能给予小生一定的支持。谢谢了。

ganyiwei · 发表于 2010-3-17 20:44:09

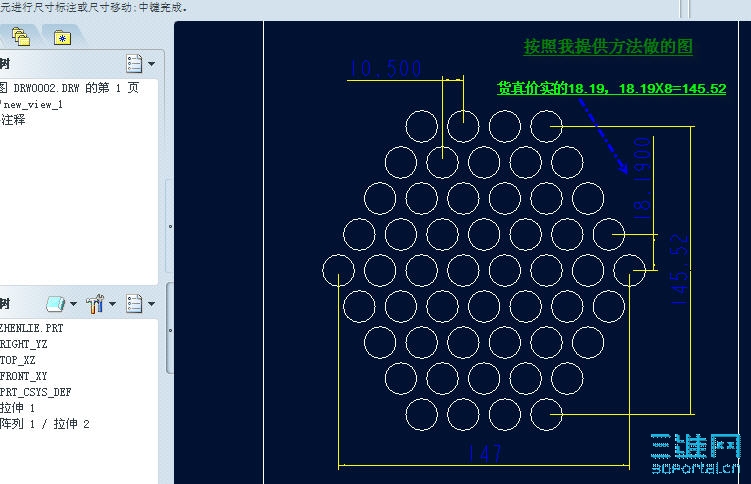

很明显你第一个图用的是填充阵列，为什么不用我的方法呢？

guangwen_d · 发表于 2010-3-17 21:38:48

同意楼上做法，用尺寸阵列加关系，不要用填充阵列。

gxj528 · 发表于 2010-3-18 12:21:26

填充阵列只使用于没特殊要求的地方

kjbo88 · 发表于 2010-3-18 14:02:57

11# ganyiwei

   能够得到您这么多的支持，做为三维网的一名会员，我为有您这样的会员而感觉高兴，我想有您的技术支持，三维网会越办越好的。

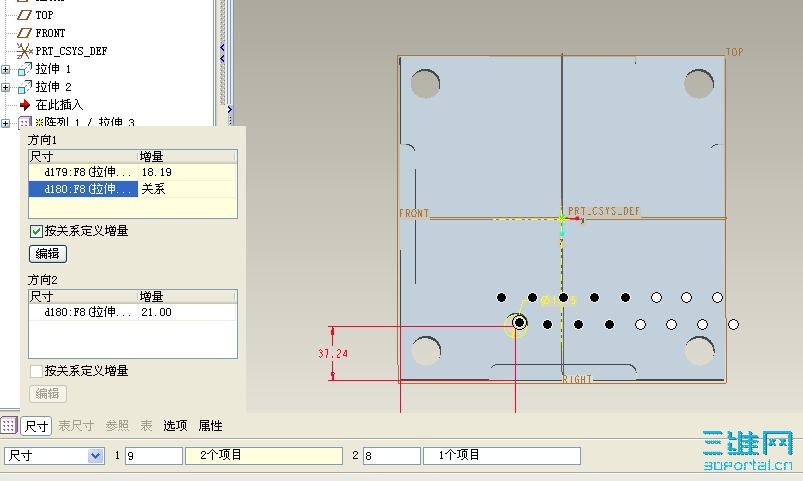

   问题在实践中不断出现，我在阵列过程中，只出现两行，所以我无法把所有无用的圆点白，以致于阵列完成后还有多余的圆。不知这是什么原因。再三打扰，实感抱歉。小生不才，学艺不精，趁现在的干劲想多问问，多学学。

ganyiwei · 发表于 2010-3-18 16:04:45

5.0以下版本都会出现这个情况

, PTC在5.0把它完善了

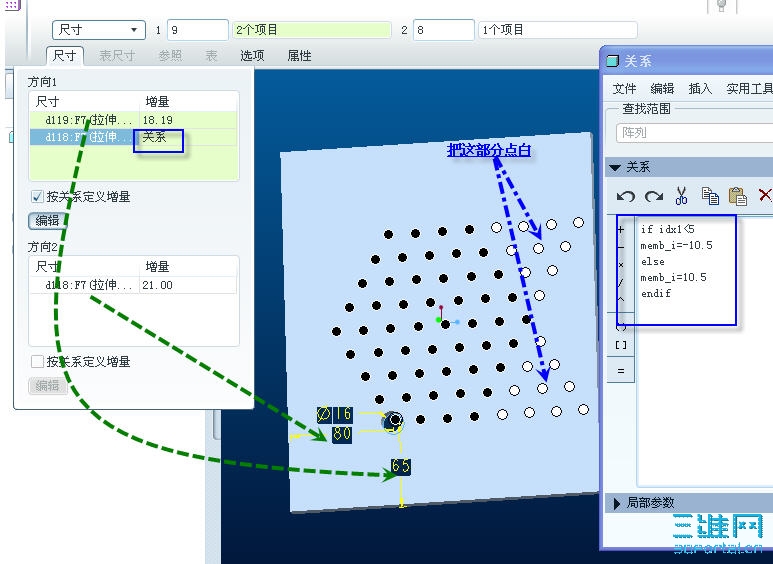

你要是没有5.0的话可以先做一半再镜像,方法:把"关系"改为-10.5, 数量9改为5, 点掉该去的, 镜像
或者把你上面做好的, 再做一步拉伸把本来该点白的用实体封住.

kjbo88 · 发表于 2010-3-18 21:39:28

15# ganyiwei

呵呵，知道了，真的很感谢了。

sixbilly · 发表于 2010-3-19 15:21:54

阵列后镜像

小辈 · 发表于 2010-3-19 15:45:49

谢谢，先下载了，

a987lkj · 发表于 2010-3-19 19:34:02

有人解决这个问题了嘛，牛，学习！

kjbo88 · 发表于 2010-3-20 11:37:36

15# ganyiwei

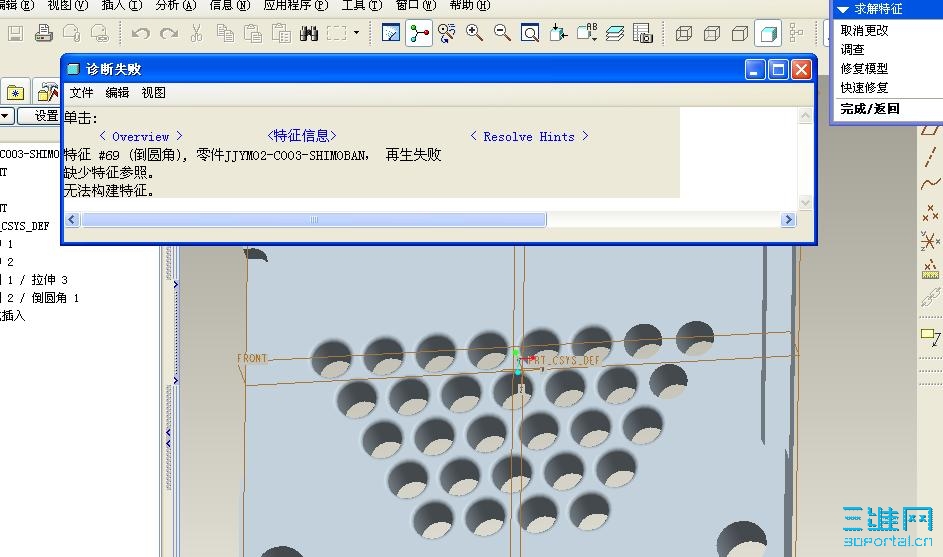

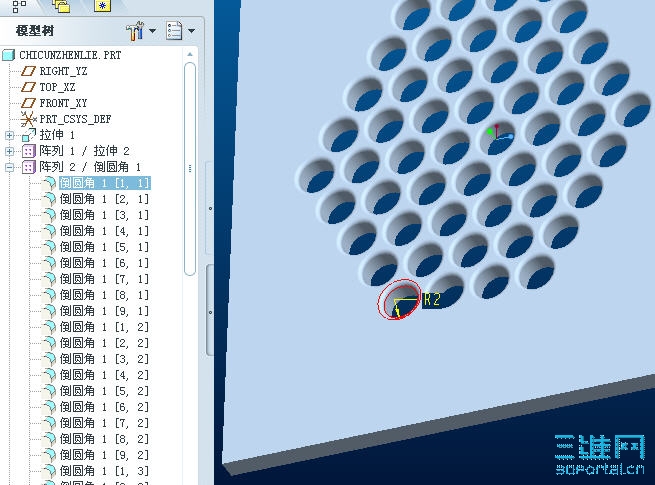

非常抱歉，又要向您寻求帮助，在阵列完成后我还要在每个孔上加一个R3的倒圆角特征，出现问题了。当我在孔阵列之前加上倒圆角特征，后续就无法完成阵列了。而在阵列后，再加倒圆角特征，系统会默认为参照阵列，而参照阵列特征会失败。若我用旋转将孔和倒圆角特征生成为一个特征，再去阵列也不能达到目的。不知这是什么原因。难道真的要用最吃力的办法一个一个的倒圆角。期待您的帮助。

ganyiwei · 发表于 2010-3-20 18:53:46

本帖最后由 ganyiwei 于 2010-3-20 18:55 编辑

参照阵列是没问题，要注意一点就是圆角半径不要太大。把其他的切没了就会失败。

kjbo88 · 发表于 2010-3-20 19:45:29

21# ganyiwei

呵呵，我的是R3，后天上班去再看看，先谢谢您了。

liuyouzhon · 发表于 2010-3-21 10:13:22

谢谢分享经验，值得学习。

morriscyb · 发表于 2010-3-21 10:26:55

谢谢分享，这问题未碰到过，学习学习了

kjbo88 · 发表于 2010-3-21 10:43:38

22# kjbo88

为什么又会是这样了，还是提示缺少特征参照。
