20CrMnTi 的执处理

转弯 · 发表于 2010-3-9 08:38:30

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由转弯于 2010-3-9 08:39 编辑

齿轮轴用20CrMnTi 表面要做渗碳处理，渗碳层应该要达到多少厚呢？正常芯部硬度能达到多少呢？

该轴是带键槽的，要达到多少和硬度才方便加工又能达到使用性能要求？

该齿轮轴用于低速中载荷和带冲击场合！

该轴原是用40Cr加工的

gzfzgl · 发表于 2010-3-10 11:27:14

如果是大批量生产，建议你认真的做一次实验，找到合适的参数。因为书上讲的东西毕竟是理论。理论和实践还有距离。

海豚-彩荣 · 发表于 2011-11-18 18:59:12

我公司用20CRMNTI做的11齿小锥齿轮，力矩600NM，实验60次就断齿了，渗碳处理外部硬度HRC61,渗碳硬度1.6mm,请问在处理上还有更好的办法改进吗？大家探讨下！谢谢！

lizhibiao2005 · 发表于 2011-11-19 12:55:48

渗碳只在齿部，一般其它部位要保护或去除渗碳层，所以键槽不难加工。齿部硬度57-61HRC即可，芯部硬度应该在25-28HRC,硬化层深度与齿轮大小有关。可以参阅齿轮手册或相关资料，如AGAMA标准等。

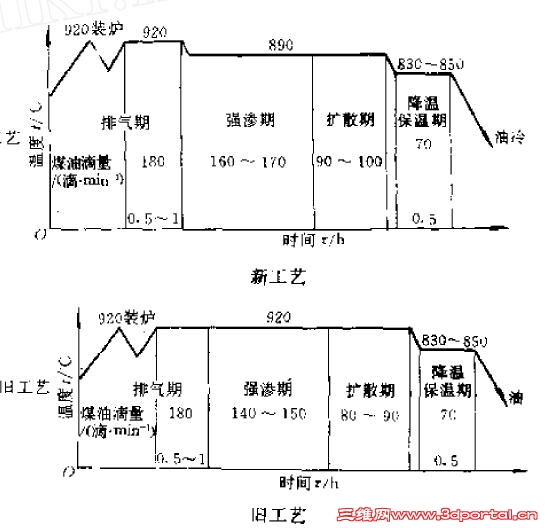

qilupzh · 发表于 2011-11-19 22:17:56

		自动登录	找回密码
密码			注册

通知
