关于爆炸图求助急！

airtac_dg · 发表于 2010-3-2 15:51:07

您需要登录才可以下载或查看，没有帐号？注册

x

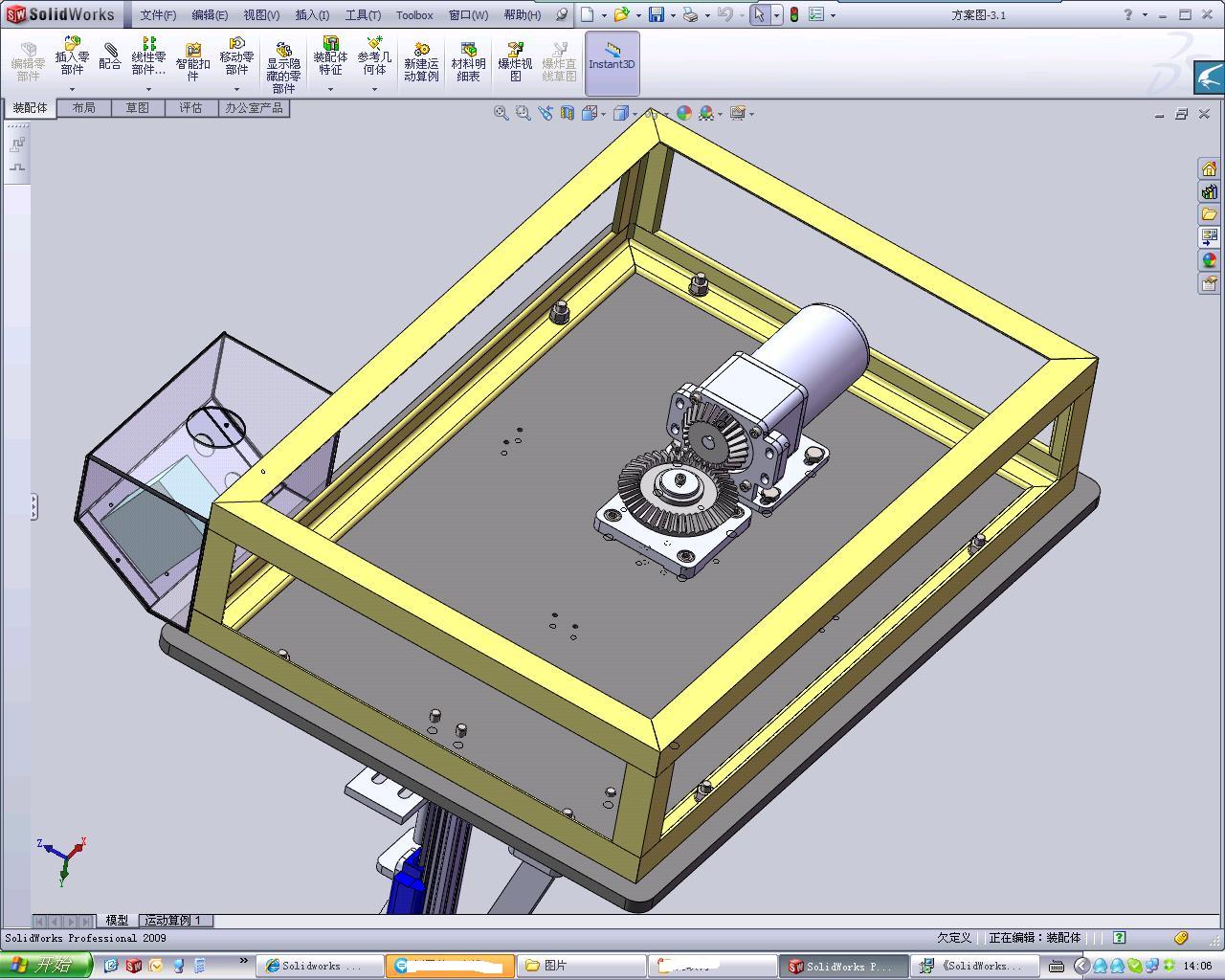

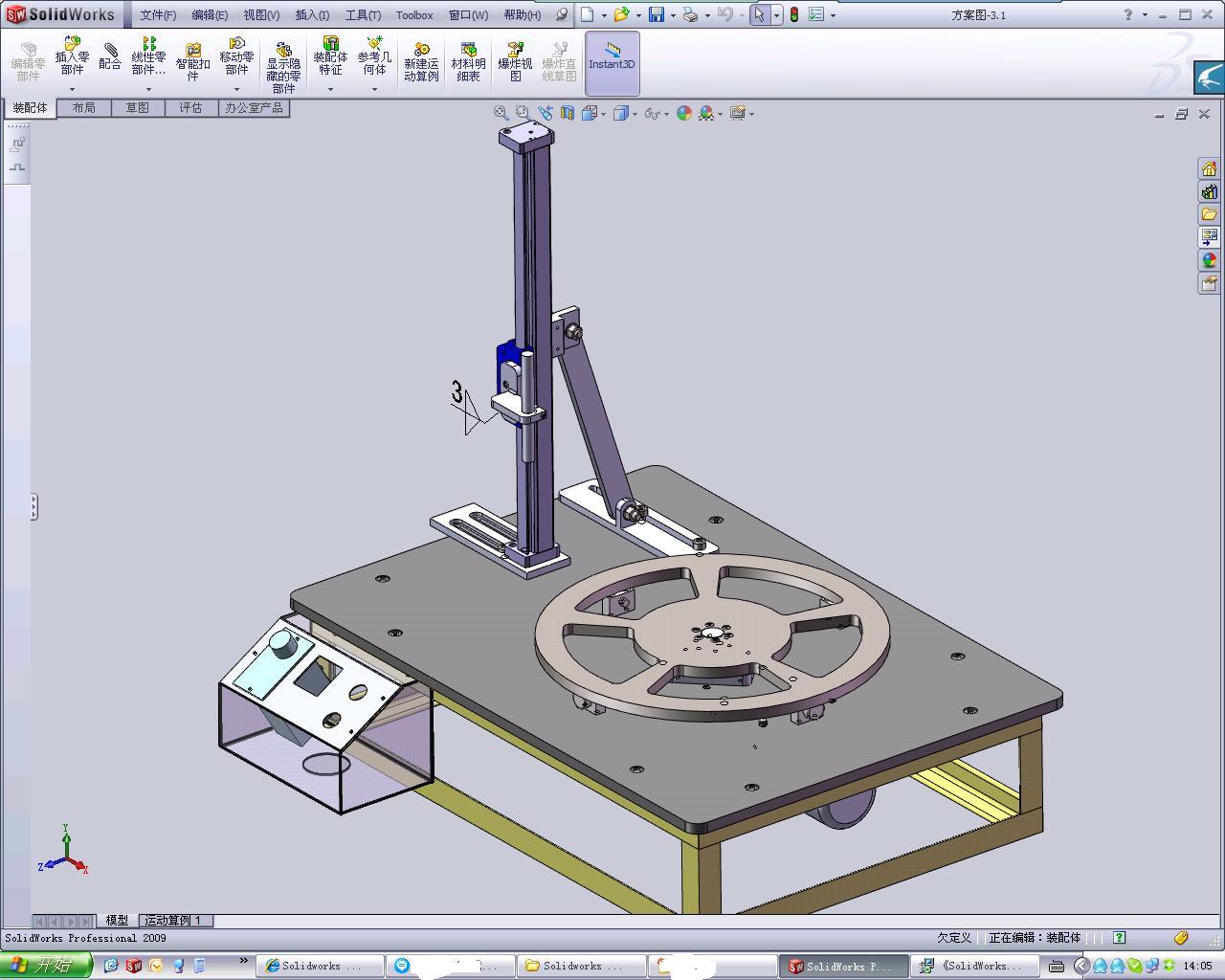

在用2009做爆炸图，零件一多就会看起来很乱。并且，因为要向3~4个方向爆炸，图面看起来非常不清爽。
有什么好的解决办法呢？
请高人帮忙解决吧！
我的邮箱airtac_dg@163.com。

liuyong453 · 发表于 2010-3-2 19:30:08

你已经是最高境界了。爆炸图就这个样

airtac_dg · 发表于 2010-3-3 08:48:57

给点提示啊，兄弟们，愁死俺了！

LHX5849 · 发表于 2010-3-3 10:55:11

请问如何用sw画出如下爆炸图？ - 『SolidWorks 技术交流区』 - 三维网技术论坛三维cad机械汽车技术catiapro-euginventorsolidedgesolidworkscaxa - Powered by D

Mchen · 发表于 2010-3-3 15:36:06

加上引导线是很清楚的，不会出现你说的情况，如果不加引导线，情况会比较乱

NKKSL · 发表于 2010-3-3 15:39:01

我觉得你可以先将部件爆炸开，再开爆炸部件中的零件。

zbf1234 · 发表于 2010-3-3 22:25:56

可以多用子装配,子装配内的零件先做好爆炸图.

airtac_dg · 发表于 2010-3-5 16:43:20

最后的解决办法是把一个整体的爆炸图分成了三部分，上，下，侧！
但总感觉不好看。
