[求助] 绘图输出

[复制链接]
发表于 2010-2-27 19:47:41 | 显示全部楼层 |阅读模式 来自: 中国浙江嘉兴

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
在使用CAXA电子图版过程中,关于绘图输出时的设置应该怎么样操作。比如说两条相邻线的距离非常小,以至于打印出来的效果是把两条线混在一起,根本无法看清是否有两条线的存在...
2 E7 ^  M3 m+ _, s谢谢
发表于 2010-2-27 19:57:22 | 显示全部楼层 来自: 中国四川成都
打印时,选大一号的图纸或修改设置线的宽度
发表于 2010-2-27 19:57:47 | 显示全部楼层 来自: 中国天津
我一般遇到这种情况把两条相连的线设置成细实线
发表于 2010-2-27 20:15:03 | 显示全部楼层 来自: 中国辽宁大连
本帖最后由 teanyuwei8 于 2010-2-27 21:49 编辑
9 x8 d0 R' F" M' e' T3 t
3 h2 N# q+ {5 m2 t如果“打印出来的效果是把两条线混在一起,根本无法看清是否有两条线的存在...”这说明你的图纸比例不太合适,应加大比例,或者采用局部放大的方法,表示清楚。
" Y. U2 T2 ]; X0 q% r( D! i4 A( ~# c

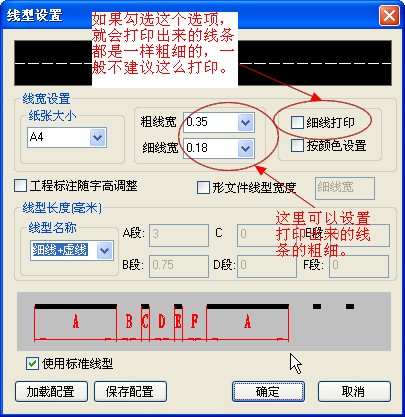

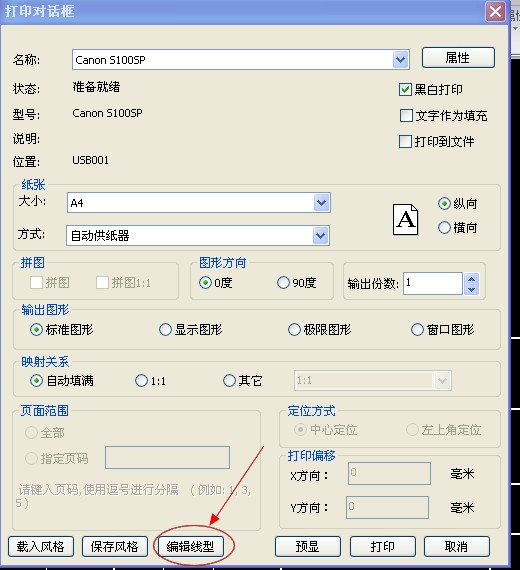

' G2 Q$ v, i! s( }0 @3 [如果是线条太粗,可以在打印选项中——编辑线型——可以设定线的粗细& k+ z% H, i! C1 L
( h4 |6 c  f) |" y* x) ^; E7 o  t
0 |/ _& V/ g1 l) h 2009打印2.jpg
 楼主| 发表于 2010-3-3 20:12:03 | 显示全部楼层 来自: 中国浙江嘉兴
4# teanyuwei8 : y! r" y0 n! b

" `- i/ h. {1 Y7 pOK,讲得非常仔细,谢谢。但是这些设置我也使用过,只是我输出时的内容必须放在一张A4纸上,而且内容有点多的,如果只输出一部分的话,是可以很清楚的区分两条线的。可能是我幅面设置还没有灵活应用,我这里现在没有那个图纸,明天去公司我上传来。请前辈帮我看看....
发表于 2010-3-4 08:25:49 | 显示全部楼层 来自: 中国天津
用局部放大呀。
 楼主| 发表于 2010-3-4 19:23:12 | 显示全部楼层 来自: 中国浙江嘉兴
[img][/img]
 楼主| 发表于 2010-3-4 19:24:21 | 显示全部楼层 来自: 中国浙江嘉兴
怎么发图片上来呀,班竹...我传不上来
发表于 2010-3-6 21:32:23 | 显示全部楼层 来自: 中国辽宁大连
本帖最后由 teanyuwei8 于 2010-3-6 21:35 编辑 $ R. b& x6 O, W  Y" {" U

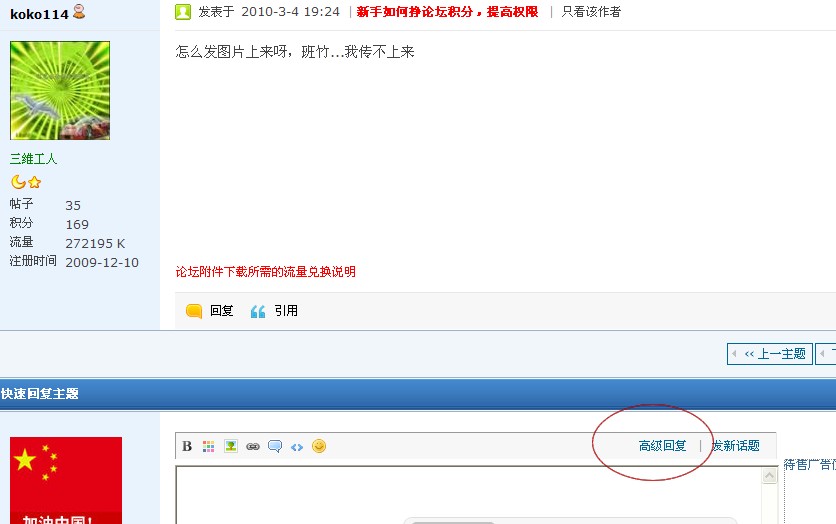

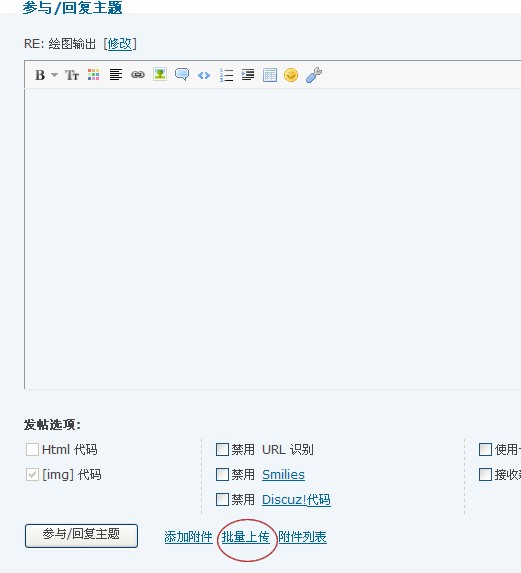

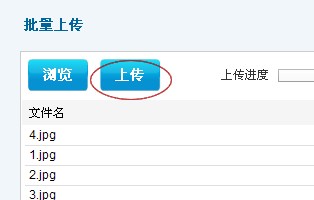

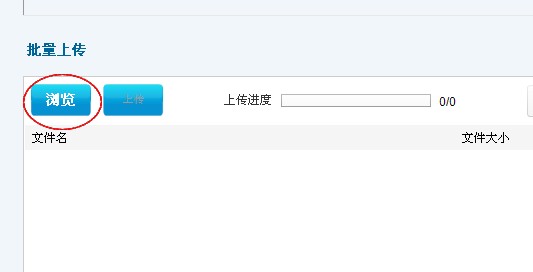

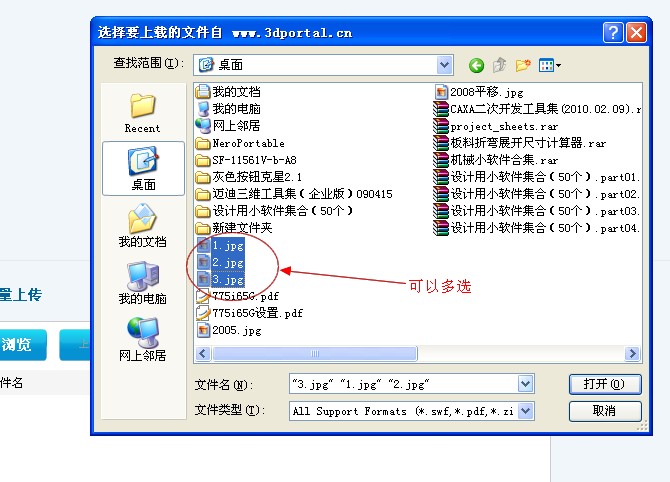

% R/ K. O$ H4 e; |2 A& N: F发图见下面的图片,或者你把文件压缩成rar格式的,然后以附件的形式发上来,我们共同研究一下。^_^
# e9 j2 a7 r% k0 m+ v; n7 U+ j# l0 \0 e! w6 e- z  A$ R! R9 U

3 z" C  p. J; u) W1 d  Z8 W6 p 1.jpg
' ]' [( D5 |, p! G. R4 R
' d! n! d( }, `8 H% @
7 C% q: M, i3 R7 ~ 2.jpg ; T- E  R# A2 s/ X7 @% Y
/ A# t, b- J% k; j* v6 d6 T  H0 {7 y
3.jpg , n( K. [- p! R5 {: v# Z/ u
/ m$ }7 B) C, Y! Q4 `9 |+ l
( L# h7 l2 n! ~% P  i) i4 I4 [3 j( w0 h& C

评分

参与人数 1三维币 +3 收起 理由
dongchongxiacao + 3 传帮带

查看全部评分

发表于 2010-3-6 21:36:42 | 显示全部楼层 来自: 中国辽宁大连
对啦,我的qq:476726684,^_^就是不常在线。
发表于 2010-3-6 23:21:34 | 显示全部楼层 来自: 中国江苏南通
呵呵,发个图也难为楼主了
发表于 2010-3-10 15:10:49 | 显示全部楼层 来自: 中国山东潍坊
一般来说要在图层里面设置粗实线和细实线,但注意的是,打印的时候是需要设置的,有两种方式打印,颜色设置和线形设置,每个公司可以根据自己的设备和厂标来设置线宽,当线宽设置好后,就要注意绘图比例和图幅的设置了,图幅设置至关重要的,大一点的图幅才不至于使相邻的线相接
发表于 2010-6-14 10:41:48 | 显示全部楼层 来自: 中国山东青岛
把线形修改一下 粗的不要太粗 细的可以再细
发表于 2010-6-14 15:49:19 | 显示全部楼层 来自: 中国江苏徐州
这个好像没办法,我原来遇到这样的问题就将图分几部分打印。
