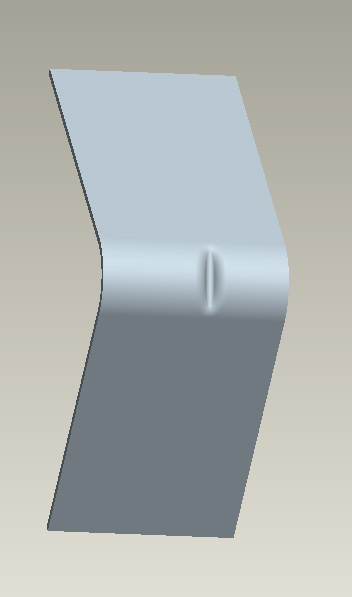

如图，在钣金件折弯出作一个加强筋，大家用什么方法？我是用 die模具印贴的，可是，老出现“特征终止，无效的基础平面”，不知是什么问题。
, F( V4 O6 h. H8 F3 d! l6 t& c 1.jpg 2.jpg
回复

举报

lfjliu008
发表于 2010-2-24 09:52:11 | 显示全部楼层 来自： 中国广东佛山
顶一下楼主.
2 D/ k$ d1 W- m& N9 [3 H之前也遇到此问题, 希望高手分享经验.
回复 支持 反对

举报

ganyiwei
发表于 2010-2-24 10:11:41 | 显示全部楼层 来自： LAN
印贴参考零件的圆角半径不能小于壁厚, 另做这个建议用冲孔印贴.

评分

参与人数 1三维币 +3 收起 理由
kevin_pcac + 3 应助

查看全部评分

回复 支持 反对

举报

zhuxiaofeng-2
发表于 2010-2-25 12:08:52 | 显示全部楼层 来自： 中国浙江宁波
谢谢分享！
回复 支持 反对

举报

crada
发表于 2010-2-25 12:22:51 | 显示全部楼层 来自： 中国广东深圳
定义冲头位置的时候，冲头不能超出不能超出需做加强筋的零件。否则无法成型，定义好位置预览一下。如果冲头超出基体，设法把冲头改小。
回复 支持 反对

举报

langqizhu
发表于 2010-2-25 15:02:35 | 显示全部楼层 来自： 中国福建福州
哪位可以传一个冲头模型？谢谢
回复 支持 反对

举报

zorro2
发表于 2010-2-25 15:41:45 | 显示全部楼层 来自： 加拿大
从来不用钣筋做，都是用实体，然后抽壳。很简单！！！
回复 支持 反对

举报

cxjabc
 楼主| 发表于 2010-2-26 08:17:38 | 显示全部楼层 来自： 中国安徽安庆
抽壳后能否展平？
回复 支持 反对

举报

kzeze
发表于 2010-2-26 13:44:14 | 显示全部楼层 来自： 中国浙江杭州
为什么会在这个转弯处放置加强筋呢？
回复 支持 反对

举报

malone0824
发表于 2010-2-26 20:49:51 | 显示全部楼层 来自： 中国宁夏银川
恐怕还没解决完吧？
回复 支持 反对

举报

malone0824
发表于 2010-2-26 20:50:23 | 显示全部楼层 来自： 中国宁夏银川
谁会让就分享一下嘛，不要太小气哦！
回复 支持 反对

举报

myyoufour
发表于 2010-2-28 23:28:56 | 显示全部楼层 来自： 中国广东广州
可能不是加强筋  是用来美化用到。。
回复 支持 反对

举报

cxjabc
 楼主| 发表于 2010-3-2 08:11:10 | 显示全部楼层 来自： 中国安徽安庆
作钣金的朋友哪里去了
回复 支持 反对

举报

jwhjj
发表于 2010-3-2 14:57:30 | 显示全部楼层 来自： 中国四川资阳
工艺就是金钱，也是美的亨受。
回复 支持 反对

举报

cxjabc
 楼主| 发表于 2010-3-13 17:28:41 | 显示全部楼层 来自： 中国安徽安庆
这个问题还是没有满意的答复
回复 支持 反对

举报

cxjabc
 楼主| 发表于 2010-3-15 17:10:07 | 显示全部楼层 来自： 中国安徽安庆
高手哪里去了？
回复 支持 反对

举报

spidow
发表于 2010-3-15 18:11:03 | 显示全部楼层 来自： 中国广东深圳
为什么会在这个转弯处放置加强筋呢？
8 W" O  j8 J5 `( @$ Mkzeze 发表于 2010-2-26 13:44 http://www.3dportal.cn/discuz/images/common/back.gif

8 p& J0 J9 D4 L0 R8 L2 p: {增加该产品折弯处的强度,此处加了 加强筋后,不易变形,受力比较好..
回复 支持 反对

举报

spidow
发表于 2010-3-15 18:13:54 | 显示全部楼层 来自： 中国广东深圳

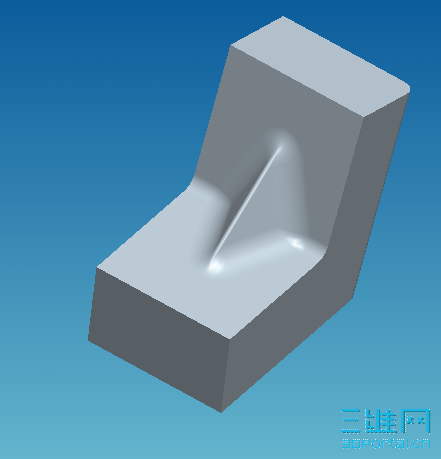

传了个模型,楼主可以自己研究下.$ w$ C5 }  z: M/ Q! W

& \9 |9 p9 G& f" u/ o 2010-03-15_181818.png

1.prt.rar

152.17 KB, 下载次数: 57
回复 支持 反对

举报

crada
发表于 2010-3-15 18:46:02 | 显示全部楼层 来自： 中国广东深圳
7# zorro2 6 _, T8 c0 P; @- ^2 m
------------------------
* B4 r# I; g: M' v" g% W$ E) p如果结构简单的话，用实体拉伸也方便，但是很多时候。用实体做是个大工程了。钣金做方便展平。
回复 支持 反对

举报

crada
发表于 2010-3-15 18:50:27 | 显示全部楼层 来自： 中国广东深圳
9# kzeze - K+ m8 G" L- V: X( R9 D
0 h* _6 o4 V1 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1 j( @( T1 C- l8 x- }  X
很多时候要求装配稳固性、定位精准性，此时就需要折弯角尽量保持90度，而在折弯边增加一个加强筋（有的叫三角筋）可以有效的增强折弯强度。使折弯结构不易发生变形，装配时不会出现很大的偏差以至无法装配。
回复 支持 反对

举报

zx5000
发表于 2010-3-15 19:34:09 | 显示全部楼层 来自： 中国浙江宁波
顶,谢谢分享!
回复 支持 反对

举报

xiaolaogong
发表于 2010-3-17 13:05:29 | 显示全部楼层 来自： 中国浙江杭州
增加该产品折弯处的强度,此处加了 加强筋后,不易变形,受力比较好..
8 ?  U) f0 `2 c% j6 ospidow 发表于 2010-3-15 18:11 http://www.3dportal.cn/discuz/images/common/back.gif

5 E. N& `; m+ w% V1 \! t认同！# T3 o/ a# v5 D* {( Y: E
加强筋做到折弯处，是为了加强折弯后的强度，折弯后不易变形...8 n' @" H' J% h0 j/ N7 U
如果从力学角度来讲，应该是增加了其抗弯截面模量...
回复 支持 反对

举报

xiaolaogong
发表于 2010-3-17 13:09:47 | 显示全部楼层 来自： 中国浙江杭州
传了个模型,楼主可以自己研究下.' X' y9 v, y8 t3 B" O% F: M6 x% b

" y& [# J' R* g' @' |. d& h: R$ u1600763& O3 y4 s& z* }; E7 N) v- Z8 B
spidow 发表于 2010-3-15 18:13 http://www.3dportal.cn/discuz/images/common/back.gif
: N  ?* L9 r; r' S7 i
模型从外观上来看，应该不是用钣金做的，因为钣金件的折弯内外圆角会相差一个壁厚。。。
3 t) [1 v/ a7 E# V2 |2 ]9 A如果折弯内外圆角不相差一个料厚时，钣金是做不出来的....
回复 支持 反对

举报

jck781
发表于 2010-5-1 14:47:54 | 显示全部楼层 来自： 中国黑龙江哈尔滨
确实不好作。
回复 支持 反对

举报

garbery
发表于 2010-5-1 17:47:52 | 显示全部楼层 来自： 中国浙江杭州
软件是死的  人是活的，这个用实体作比钣金还快
回复 支持 反对

举报
