请教大侠SolidWorks 2006 在轴上画螺旋槽

玉观音佛 · 发表于 2010-2-15 14:43:35

您需要登录才可以下载或查看，没有帐号？注册

x

请教大侠SolidWorks 2006 在轴上画螺旋槽
1.先画了一根轴
2.画了一个螺旋槽的草图
3.又画了一个圆，然后插入了一条螺旋线
3.扫描成了一个螺旋槽
4.不知道怎样在轴上切除螺旋槽来？

xuxinzhi2006 · 发表于 2010-2-15 20:18:03

楼主将草图传上来让我们试着给你做一个看看好吗？

lystar · 发表于 2010-2-15 20:53:33

本帖最后由 lystar 于 2010-2-15 20:58 编辑

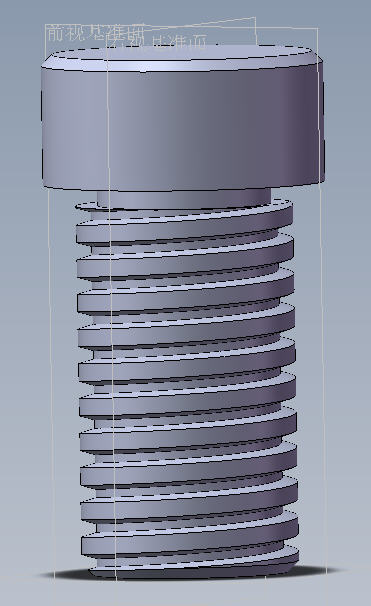

给楼主发一个梯形螺栓的模型，不过是07版的，不知道楼主能用不。

19720205 · 发表于 2010-2-16 12:15:41

螺旋线加轮廓加扫描切除。
