[练习题] 基础综合练习51

[复制链接]
muhdi
发表于 2010-2-10 12:23:14 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2012-4-25 13:55 编辑
" E* g, T% @$ h% D7 @1 [! C/ c# r9 K6 y9 T4 F$ ]5 j  d2 N

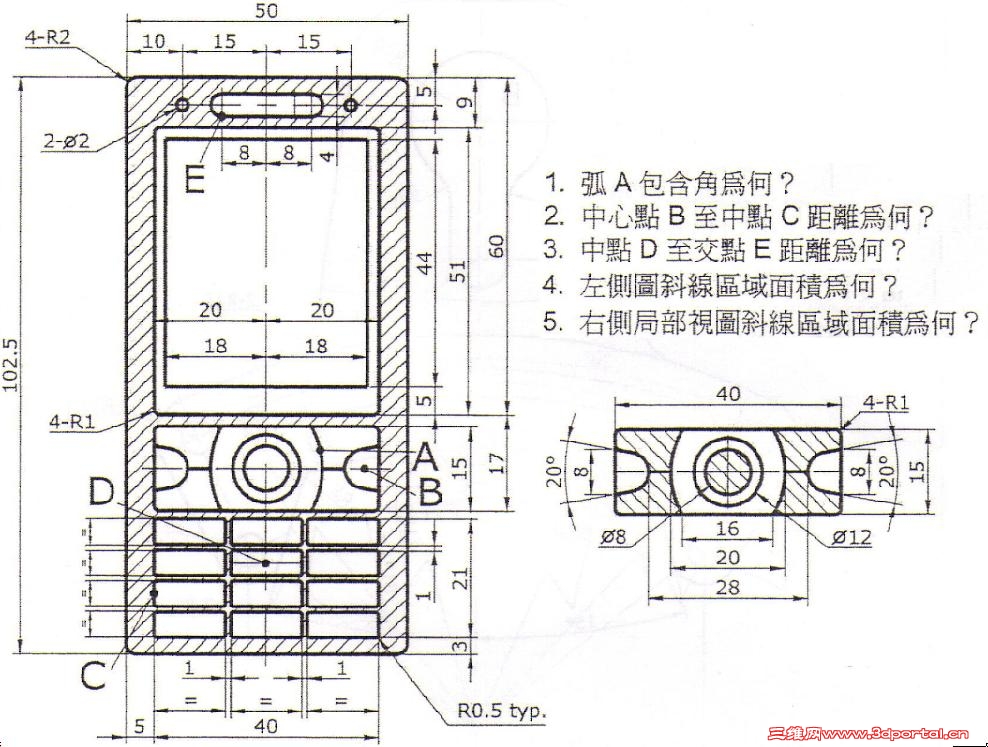

基础综合练习512 Z- U9 O* S0 p8 g/ U2 w* b

# Q0 G; u/ K  `) ?希望这些基础练习题
4 e2 o6 d& G  l) \; F) [; |可以带给初学者一些欢乐9 e6 {6 ?- v& p- r+ \9 ~: x" O& M
9 j: r  D9 H8 Z6 a  z7 Z
(图纸上遇到与标有typ处相同的项目时，都以此处标注为准)

评分

参与人数 2三维币 +35 收起 理由
woaishuijia + 25 参与鼓励
2005llnn + 10 提供作图练习

查看全部评分

回复

举报

2005llnn
发表于 2012-4-11 09:28:10 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2012-4-21 13:14 编辑 # G0 ]; y& ]  C! _1 ~9 {5 q

7 S% f/ V3 g0 S* A8 K; zCA D几何作图竞赛题（2012年4月），至4月18日止
4 m  v2 @6 e) u1 l
. w" x. z) L, Z) {" b  ?一.竞赛题目（参见附图）$ P1 a7 W0 s4 `( R. }

) j% M- K; x( Z7 P4 }* h基础综合练习51 * [) S3 [# W3 `+ u
  p: G! C$ f2 g3 L2 r  G4 j* l
用AutoCAD作图法求出该题要求的5个数值,  P& n0 l/ [. U% @0 D

9 V! |% G  ]' u- c" r$ ]  r3 u尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。6 M; O' c* Z, H+ Q; @( a5 ^
. Z( D3 a; I2 K( H: y
二. 竞赛要求
1 ~& Y( G0 K( y. r
9 M# L% I/ G+ J, B2 H8 i会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
7 c1 K" Q+ f4 Y' m: }在规定时间内将作出的jpg附件在本主题下跟帖发表，0 T/ D# s4 A$ L0 |4 L
阅读权限定为110。活动结束后由版主统一取消阅读权限。
, a- p" O$ ]( o: `禁止会员利用马甲一起参赛，发现将严惩。
8 |& d! H- Y- k
% ~% a/ c4 o, e0 G$ ~; P1 [1 t0 B三.竞赛时间
  m# ~2 O8 u$ D5 E- ^, D- c* P3 K' `- ~
2012年4月11日至2012年4月18日。" K8 f$ w* n4 D( {
* X$ i1 F5 T1 {+ N4 k! s
四. 评选时间及方法) s5 `" ?- h1 t. W- L
; w# F" {( `$ ]4 T2 B: R1 o
2012年4月19日-2012年4月21日，由三维网技术论坛CAD版块版主为评委，内部评选出各奖项。
1 ]7 d3 `7 z/ I! w! G  o# W0 X* L2 Y/ V$ R
五.奖励
- B) l. ]) v6 R7 a% R6 }- L3 l! V. e( b/ N9 k$ p. f
1、一等奖：5题全对奖励三维币50； 3 A. z' f+ B3 _0 ~
2、二等奖：答对4题奖励三维币40；
, j' l  P# M9 J% X" D6 B* J3、三等奖：答对3题奖励三维币30；
6 T4 }9 L3 s- O1 k4、四等奖：答对2题奖励三维币20； ; V8 ?. X4 n1 p5 N, x: d3 R8 `
5、五等奖：答对1题奖励三维币10；2 W( I3 Z% ?) @3 {
6、作图基本符合要求者先各奖励5个三维币；
# d" p0 f  b; J% E3 W7、根据竞赛实际情况会对奖励规则进行适当修改。) K; P8 Z& c0 U; ]# `2 S- e

6 _5 E- b6 ]+ E* l6 n. d# ^' A* g! i- r% c8 n! G4 ~( [
六.其它
/ O: k7 ~9 K2 V; [
, F- L4 x% p7 L, a2 K( u竞赛结束后在本帖发回复帖进行点评和讨论4 X; I) Q; _' i3 e) m5 J! |
2 k5 p: a6 T* v* q
# n' ?* U2 U) ~# l) G8 M

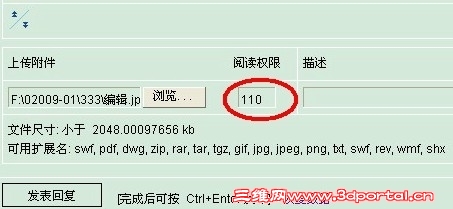

设置阅读权限
( ?8 x7 H' o7 n" l8 @在上传附件时，注意要设置阅读权限为110( J' c" H0 X. T2 M& h
设置阅读权限.jpg & E9 m7 o' a9 y# s% h  X1 c
/ x. o( y& P# w, U1 W6 E2 r

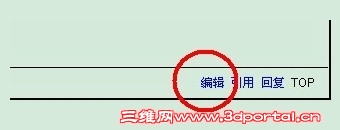

编辑0 ]. H3 p; n" {6 E# N7 B
可以通过回复帖右下角的“编辑”对帖子进行修改。
& q( z% U: P5 m如果帖子从发表时间起已超过 5000 分钟，就不能再进行编辑，可以另外发新的回复帖，并注明原帖楼层数，
4 G, O& \2 k8 i" U3 s8 o" g- L# _ 编辑.jpg
) k( L; ?( L0 }4 I3 e+ d% {2 u- P$ Y
+ v) w) [# L4 `  O竞赛结果  g) I; w4 h& d4 w0 W+ A

3 X3 p. t" {9 v
楼层
用户名
A
B
C
D
E
正确数
标准答案
59.7257
43.6094
79.6528
1719.0089
292.4712
　
3
3564839
60
43.6094
79.6528
1718.7942
292.4712
3
4
jiyongliang
59.7257
43.6094
79.6528
1719.0089
292.4712
5
5
zyyyyp
60.0212
43.6094
85.1267
1719.0089
292.5662
2
6
blindman
59.7257
43.6094
79.6528
1719.0089
292.4712
5
7
林主0598
59.7259
43.5457
79.7771
1719.0089
242.2058
1
8
LIAIYAO
59.7257
43.6094
79.6528
1719.0089
292.4712
5
9
大隐于市
160
43.6094
79.6528
1719.0089
292.4712
4
10
inuyasha_pw
59.7257
43.6094
79.6528
1719.0089
292.4712
5
11
liboloveg
59.7257
46.6559
79.25
1719.0089
292.4712
3
12
sh_mrhg
59.7257
43.6094
79.6528
1719.0089
242.2058
4
13
zhou-pei@263
59.7257
43.6094
79.6528
1719.0089
292.4712
5
14
houchedating
59.7257
46.6559
79.25
1719.0089
292.4712
3
15
gerald_lee
60
42.7091
79.6528
1889.365
310.0985
1
16
mountainsheep
59.7257
43.6094
79.6528
1719.0089
292.4712
5
17
爱好而已
59.7257
43.6083
79.6528
1718.1504
292.4591
2
18
liliulaoda
59.7257
46.6559
79.25
1719.0089
292.4712
3
19
wheasy027
59.7257
43.6094
79.6528
1719.0089
292.4712
5
20
@fly@
97.1808
43.6094
79.6528
1719.0089
304.2064
3
21
de_ever
59.7257
43.6094
79.6528
1719.0089
292.4712
5
22
yjhljh
59.7257
43.6094
79.6528
292.4712
859.5044
3
23
chenqi
60
43.6094
79.6528
1719.0089
292.4712
4
24
wupeiqi
59.7257
43.6094
79.6528
1719.0089
292.4712
5
25
sdz1207
59.7257
43.6094
79.6528
1718.9552
292.4712
4
26
liushui302
59.7257
43.6094
79.6528
1719.0089
292.4712
5
27
zytszx
59.2757
43.6094
79.6528
1605.4381
304.2064
2
28
eelee
59.7257
43.6094
79.6528
1719.0089
292.4712
5
29
chp270
59.7257
43.6094
79.6528
1717.0089
292.4712
4
30
ysa830224
59.7257
43.6094
79.6528
1719.0089
292.4712
5
31
mgame168
59.7257
43.6094
79.6528
1719.0089
292.4712
5
32
daji
59.7257
43.6094
79.6528
1719.0089
292.4712
5
33
ilovebin1989
60
43.6094
79.6528
1718.0088
292.3303
2
34
王老大先生
59.7257
43.6094
79.6528
1719.0089
292.4712
5
35
liulanlan422
59.7257
46.6559
79.25
1719.0089
292.4712
3
36
yuzhangxia
59.7257
43.6094
79.6528
1719.0089
292.4712
5
37
hbzyzyc
　
43.6094
79.6528
　
　
2
38
sihouko/ b0 ~% ]" M( j* @- j) l
15.7013
43.6094
79.6528
1719.0089
292.4712
4
39
TIANSHE
59.7257
43.6094
79.6528
1719.0089
292.4712
5
40
凤九天
59.7257
43.6094
79.6528
1719.0089
293.1151
4
41
play-boy
59.7257
43.6094
79.6528
1719.0089
292.4712
5
42
陳志強
　
43.6094
79.6528
1718.1504
242.2058
2
43
HBK
60
43.9315
80.0259
1718.6057
292.4712
1
44
gsyefeng
97.1808
43.6094
79.6997
1716.4336
304.2064
1
45
fenfendi
59.7257
43.6094
79.6528
1719.0089
292.4712
5
46
lxf325
59.7257
43.6094
79.6528
1719.0089
292.4712
5
47
xtpi
59.7257
43.6094
79.6528
1719.0088
292.4712
4
48
gongwen0519
86.3048
43.6094
79.6528
1719.0089
271.9016
3
49
ss988
59.7257
43.6094
79.6528
1719.0089
292.4712
5
50
nns
60
43.6094
79.6528
1719.0089
292.4712
4
51
皮卡丘2007
59.7257
43.6094
79.6528
1719.0089
292.4712
5

2 m2 y9 O3 K: @& s( t& o$ u注:表中文字为红色者代表答案错误;空白者代表未提供答案或答案中明确.
. M. X0 ]7 D) B( {# U* {9 |/ v- f5 {4 S8 O! N9 n. [5 O' q

竞赛评分.rar

52.85 KB, 下载次数: 1
回复 支持 反对

举报

3564839
发表于 2012-4-11 12:24:35 | 显示全部楼层 来自： 中国湖南长沙
本帖最后由 woaishuijia 于 2012-4-19 04:36 编辑 ; v8 r& D1 D/ k, T/ z

0 v, D: ]8 o7 {1 g% n

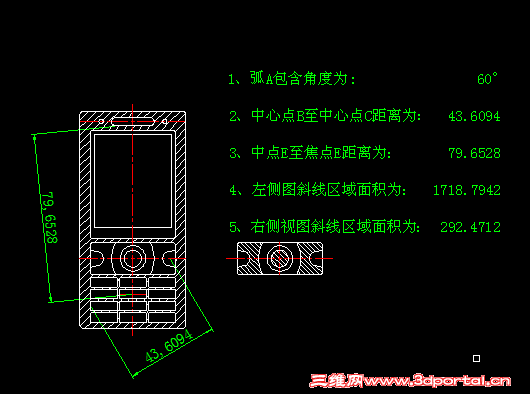

CA D几何作图竞赛题（2012年4月）

CA D几何作图竞赛题（2012年4月） 先占个位置，等下上图

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

jiyongliang
发表于 2012-4-11 13:59:03 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 woaishuijia 于 2012-4-19 04:36 编辑 6 B' H. o# |! G7 V
2 [/ S) S" ^* P' t! _6 Q; y

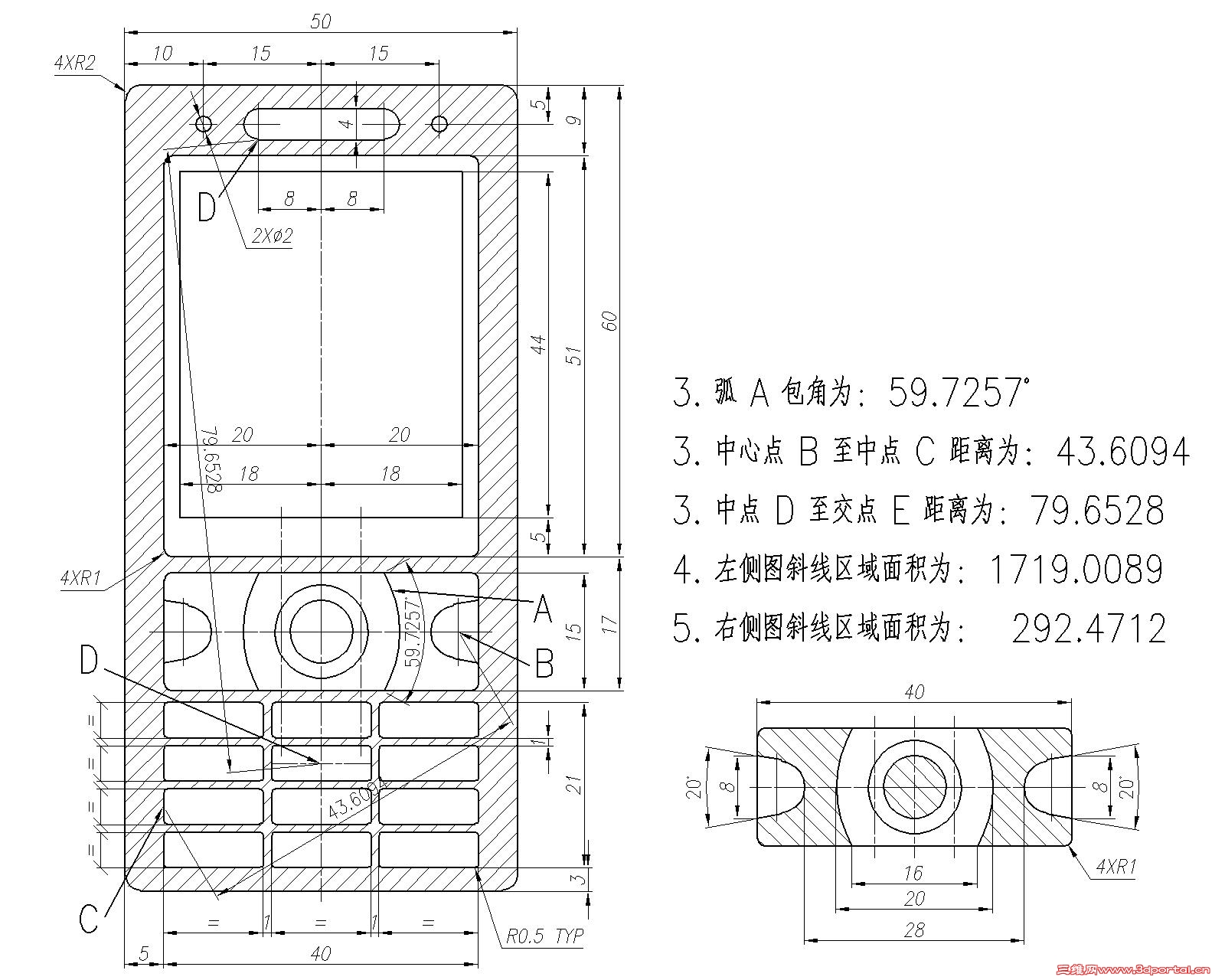

抢先答题！！！

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

zyyyyp
发表于 2012-4-11 14:33:22 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2012-4-19 04:37 编辑 5 V* F! L" X- ~. S/ Y
8 D; }+ K. o( c/ b3 g

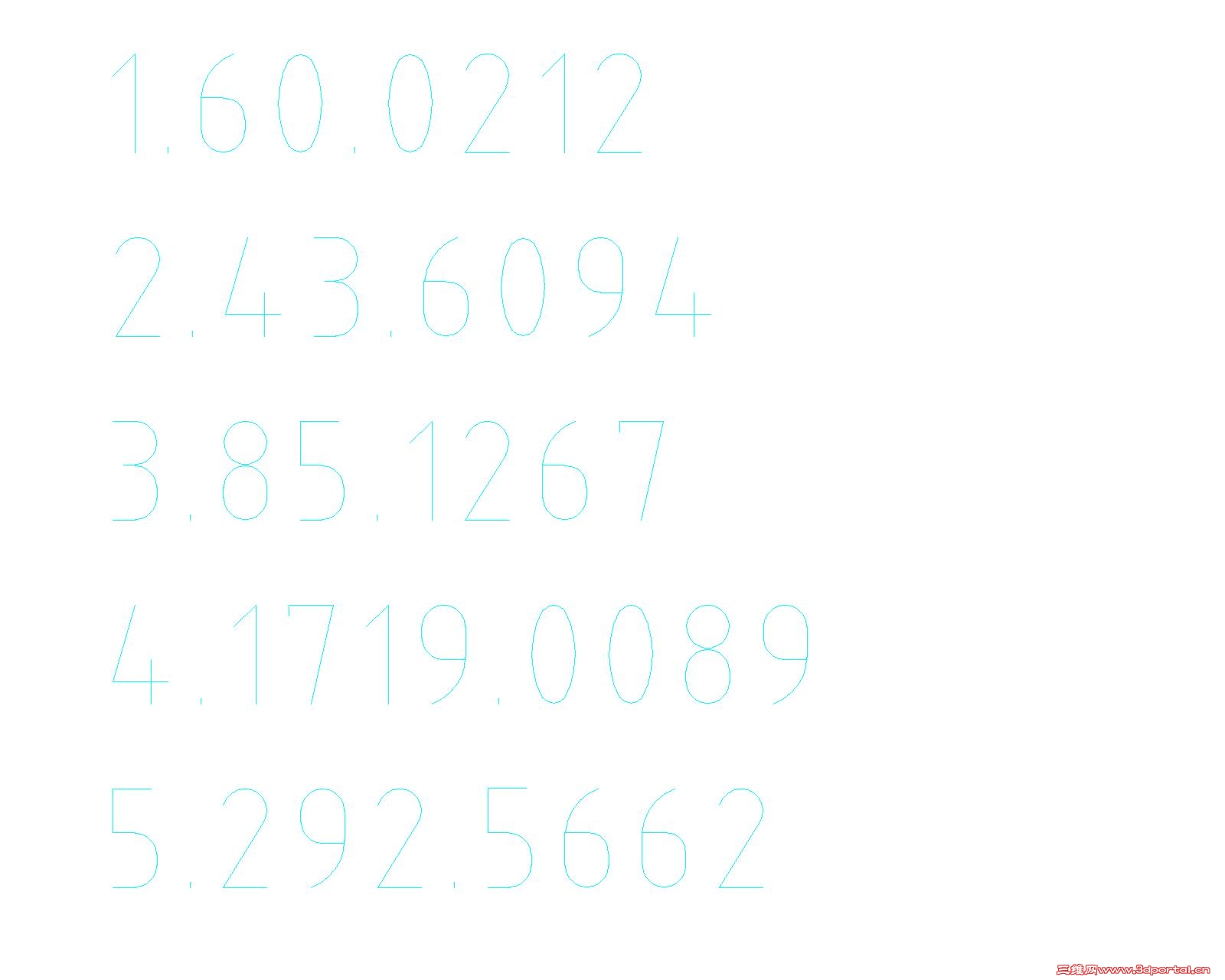

Drawing3-Model.jpg 每月一次。。。。。

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

blindman
发表于 2012-4-11 14:42:15 | 显示全部楼层 来自： 中国广东佛山
本帖最后由 woaishuijia 于 2012-4-19 04:37 编辑 - t& e" h4 B. P6 m$ k, C
5 U! o0 i: G' q" e# l# g3 o6 [. k

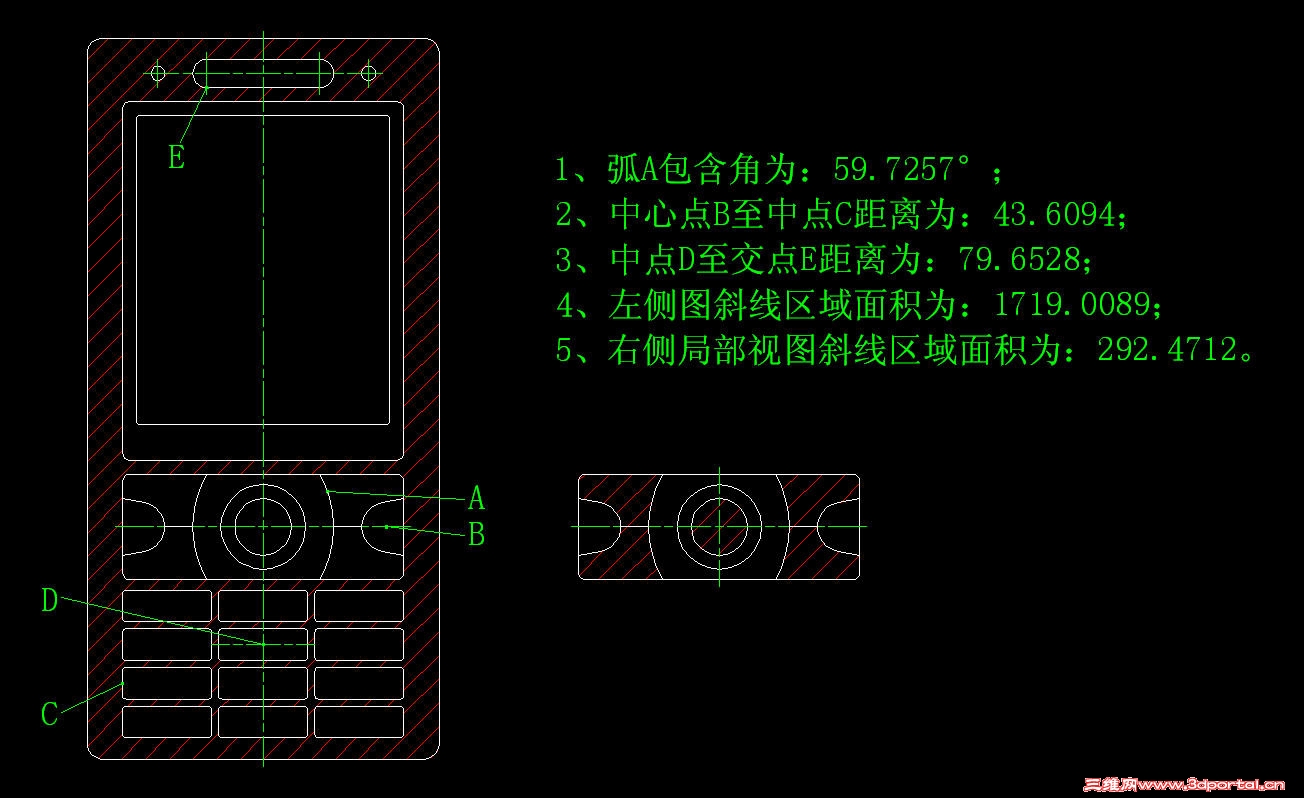

先来报个到，占一楼交作业。

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

林主0598
发表于 2012-4-11 20:06:15 | 显示全部楼层 来自： 中国福建三明
本帖最后由 woaishuijia 于 2012-4-19 04:37 编辑 7 ~% h" H( A4 n9 n
+ u0 K' A. V6 D% {+ G
2# 2005llnn / @. x9 q3 `9 O

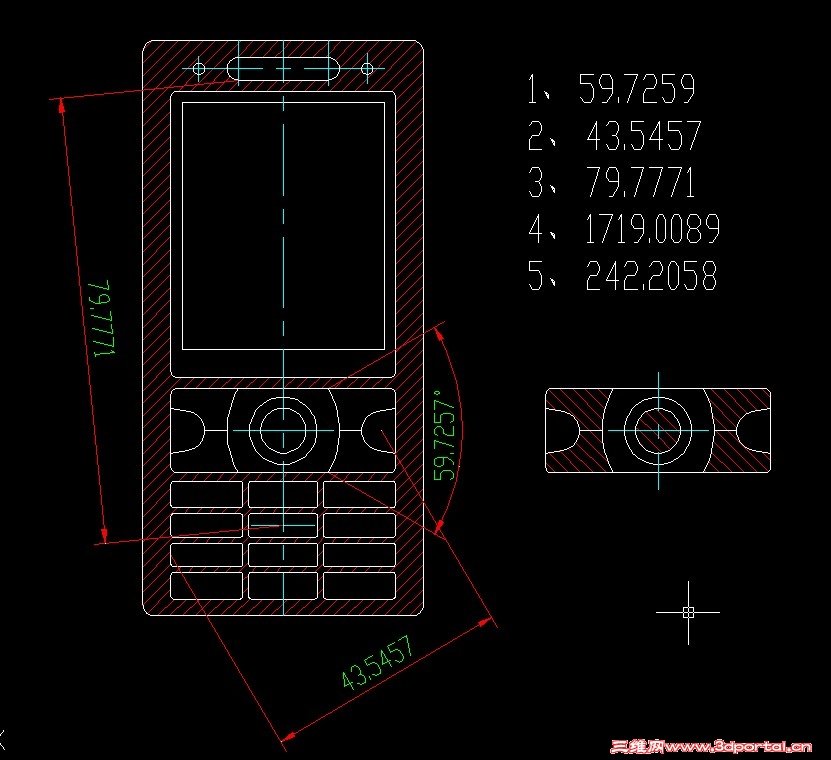

6 [' k  O$ F, Q8 n0 p: v' B4月作图

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

LIAIYAO
发表于 2012-4-11 21:35:43 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 woaishuijia 于 2012-4-19 04:38 编辑
# \  k/ H! J$ j2 ?5 h% @& x. D7 p' z* M

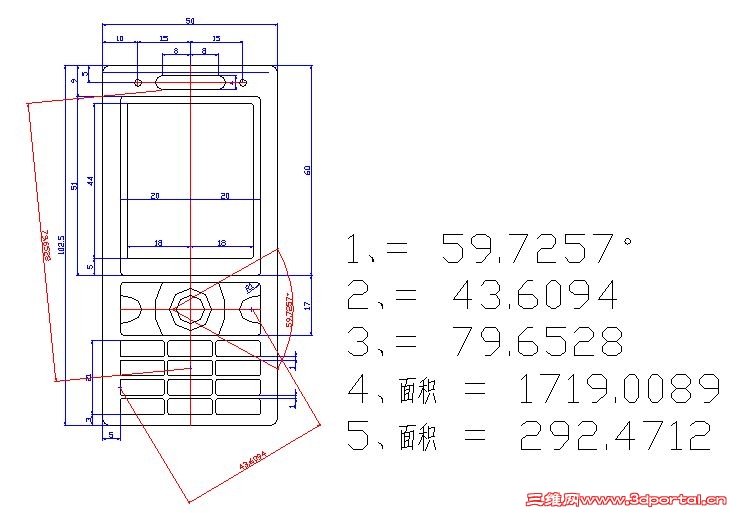

  又有的分加咯
5 X% i% Z. q! m% L8 a0 E6 x6 _1 A+ B, ~4 H3 j" U

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2012-4-12 08:55:22 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 woaishuijia 于 2012-4-19 04:38 编辑 ( }0 z6 f: V( _/ N1 [
& }1 m# N! _8 {+ V2 ~* g
这次是个手机哦
1 Q$ ~6 v) o2 h, ?, ]3 Q* U' Q( V" L不过看着像山寨的
; @: D5 X6 w' q. [, f哈哈~~~

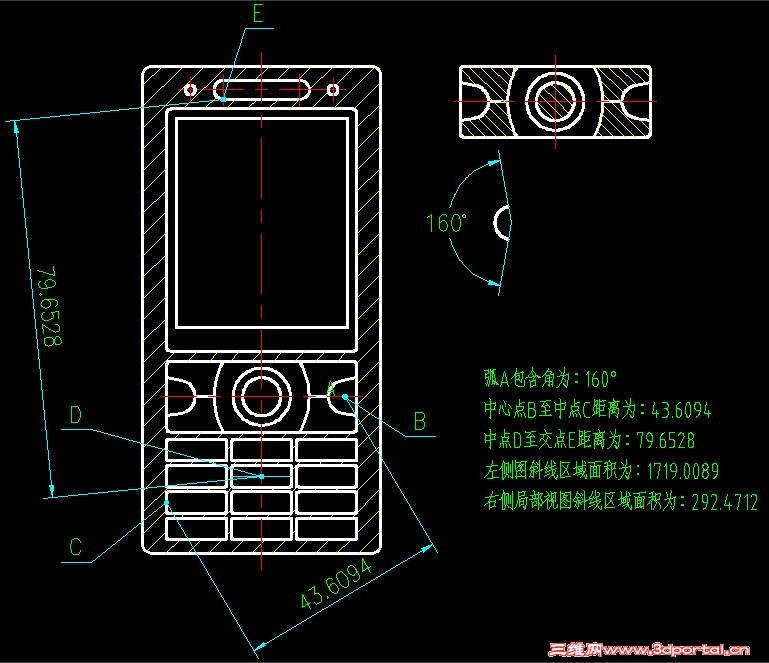

6 R0 i. F; D4 {" g# z- z) U6 O$ k 基础综合练习51.jpg

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

inuyasha_pw
发表于 2012-4-12 09:11:36 | 显示全部楼层 来自： 中国河南新乡
本帖最后由 woaishuijia 于 2012-4-19 04:38 编辑
4 m. Q8 \9 C' S8 P  A$ H/ |, I0 p# @  d) c$ U9 v  I* n
占楼备用，等交作业。' ^! _. n+ i3 O% n6 P5 |' ]% s
哈哈，奉上这个手机外壳图

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

liboloveg
发表于 2012-4-12 09:25:55 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2012-4-19 04:39 编辑

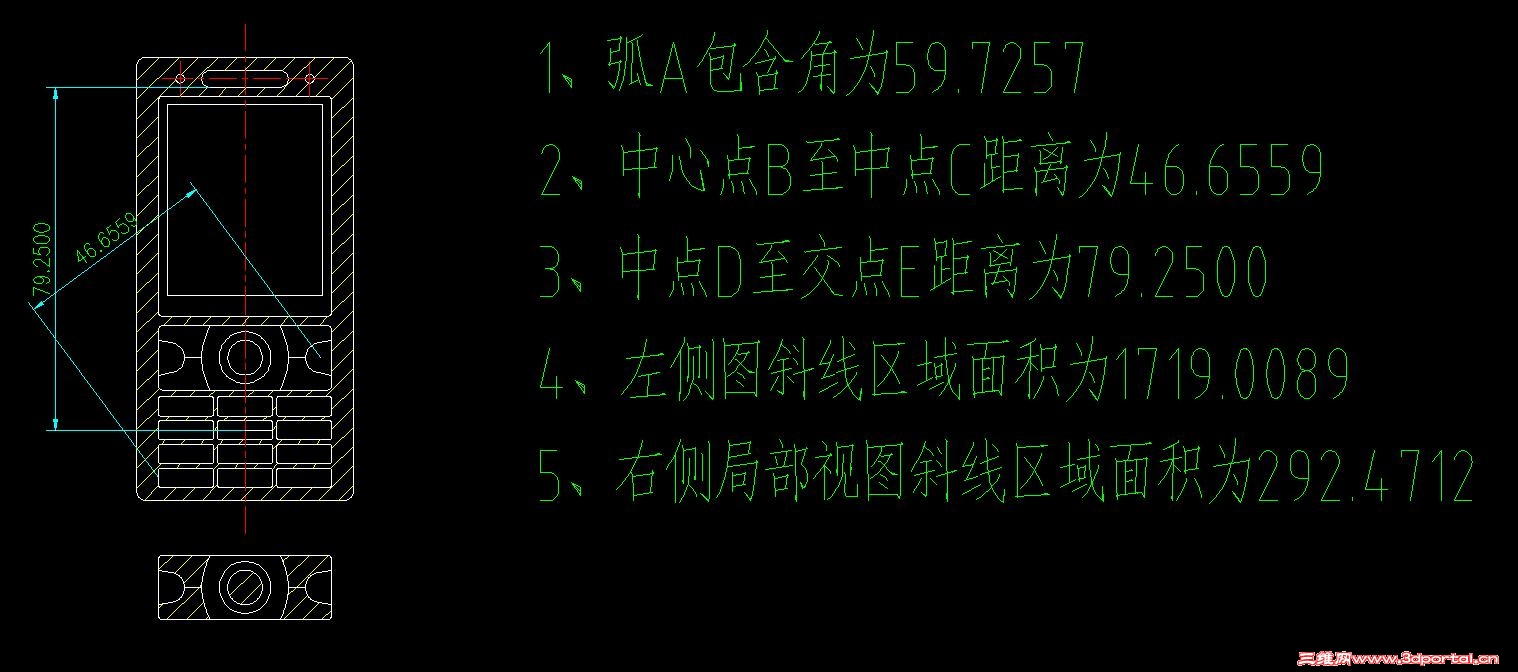

: B" e4 B' t$ c# v4 |. R' A8 y% U) {

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

sh_mrhg
发表于 2012-4-12 11:05:29 | 显示全部楼层 来自： 中国江苏南通
本帖最后由 woaishuijia 于 2012-4-19 04:39 编辑 # a! }) t) u& G! W' W
. K/ j' T( E( Q, P9 \. G4 ~

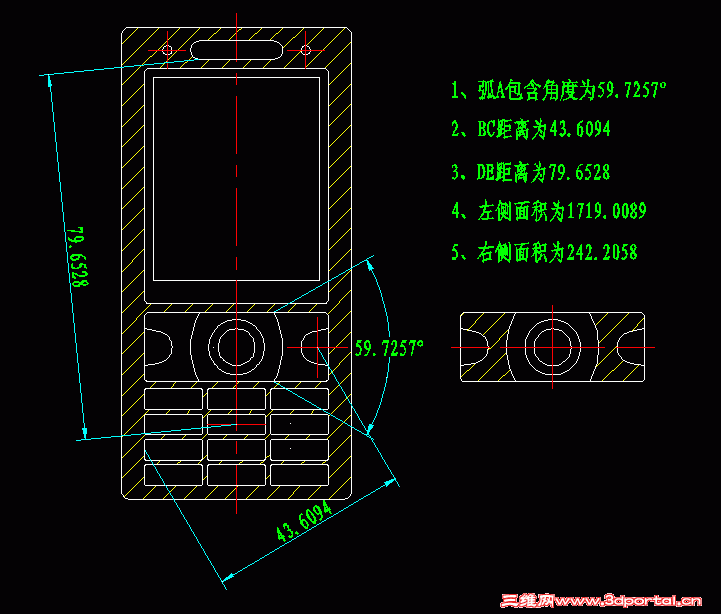

4月综合练习

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

zhoupei0757
发表于 2012-4-12 11:12:57 | 显示全部楼层 来自： 中国广东珠海
本帖最后由 woaishuijia 于 2012-4-19 04:40 编辑
4 R0 a: p0 _! H0 F% s% d7 R' Y0 D9 C, E! U7 L; K

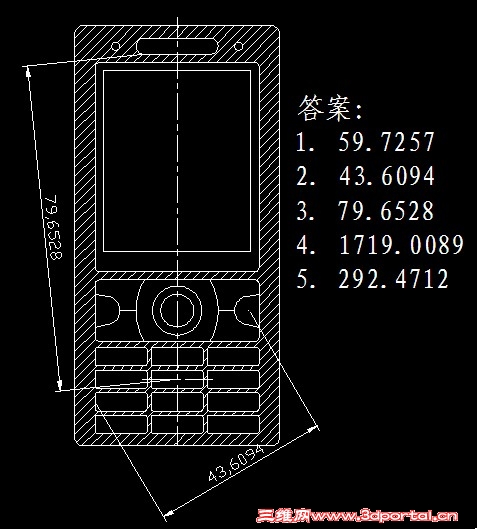

我也来一个

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

houchedating
发表于 2012-4-12 12:39:10 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2012-4-19 04:40 编辑
! @4 [7 L6 f3 \" p; y. ~

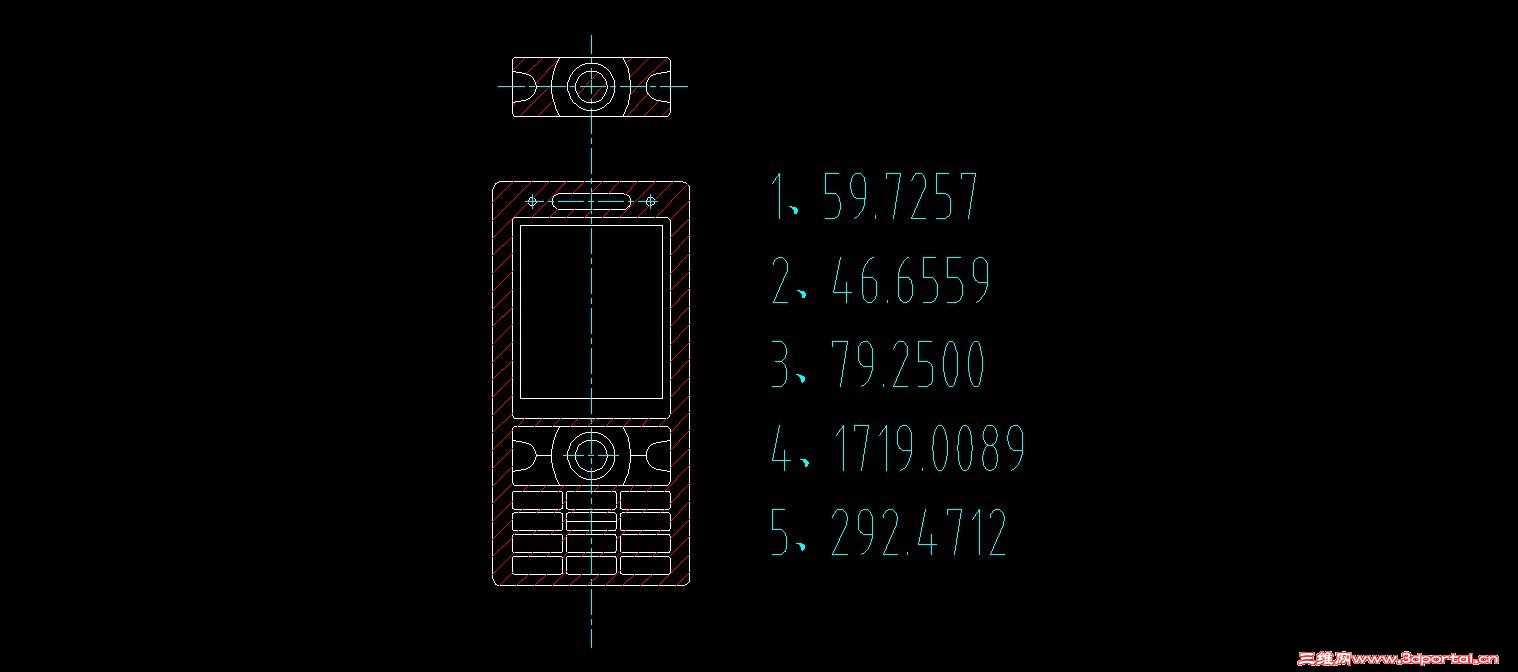

$ k8 k7 ~/ S) @$ W, P lianxi.jpg

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2012-4-12 15:58:03 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2012-4-19 04:40 编辑 4 ^+ L0 _. m. u8 B( E3 z$ r& Z
4 I; Q; [) \3 v" }8 N& m

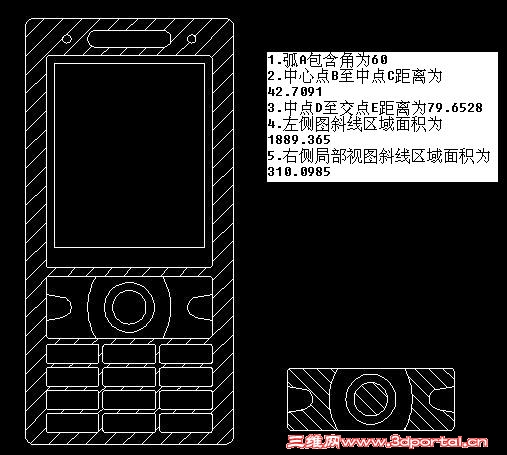

交这个月的作业！

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 五等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mountainsheep
发表于 2012-4-12 16:10:13 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 woaishuijia 于 2012-4-19 04:40 编辑 " Y6 S( r! k1 w6 O) ?: L  t
. H: c7 ]% ], j# ]

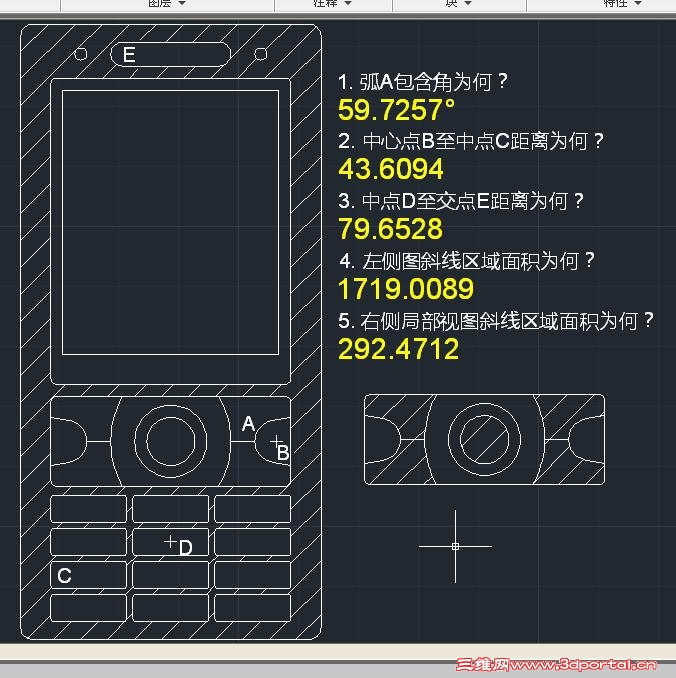

竟然是直板手机的外壳

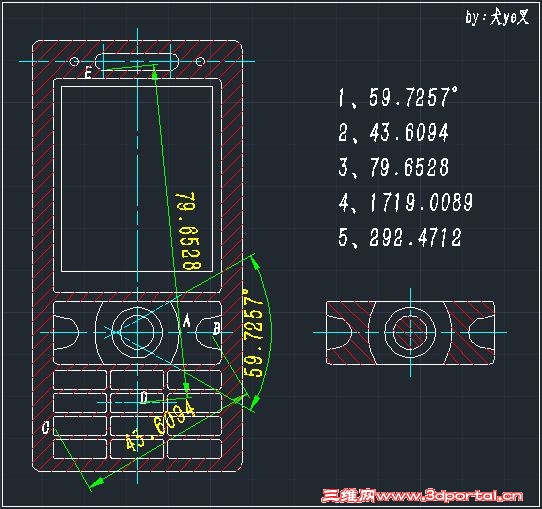

4 F+ H" Z' N( x 未命名.JPG

Drawing1.dwg

91.06 KB, 下载次数: 0

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

爱好而已
发表于 2012-4-12 16:13:04 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2012-4-19 04:42 编辑 ! T" A& V/ v4 h) A& w
" r. i/ V* N! P" p2 t$ W  Y

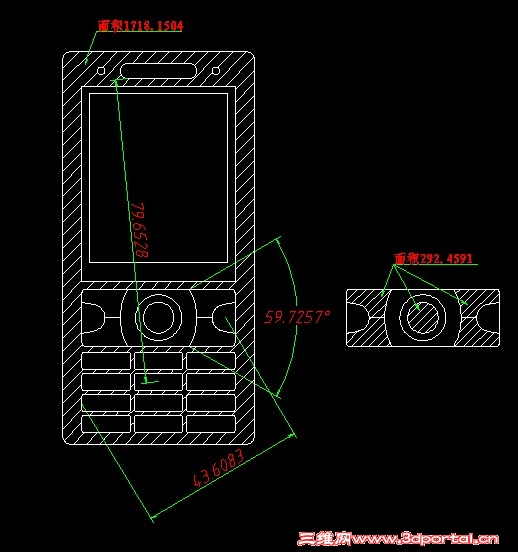

重在参与。答对更好

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 四等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

liliulaoda
发表于 2012-4-12 18:03:55 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2012-4-19 04:42 编辑 0 J/ F$ F8 b+ C: T8 L  J

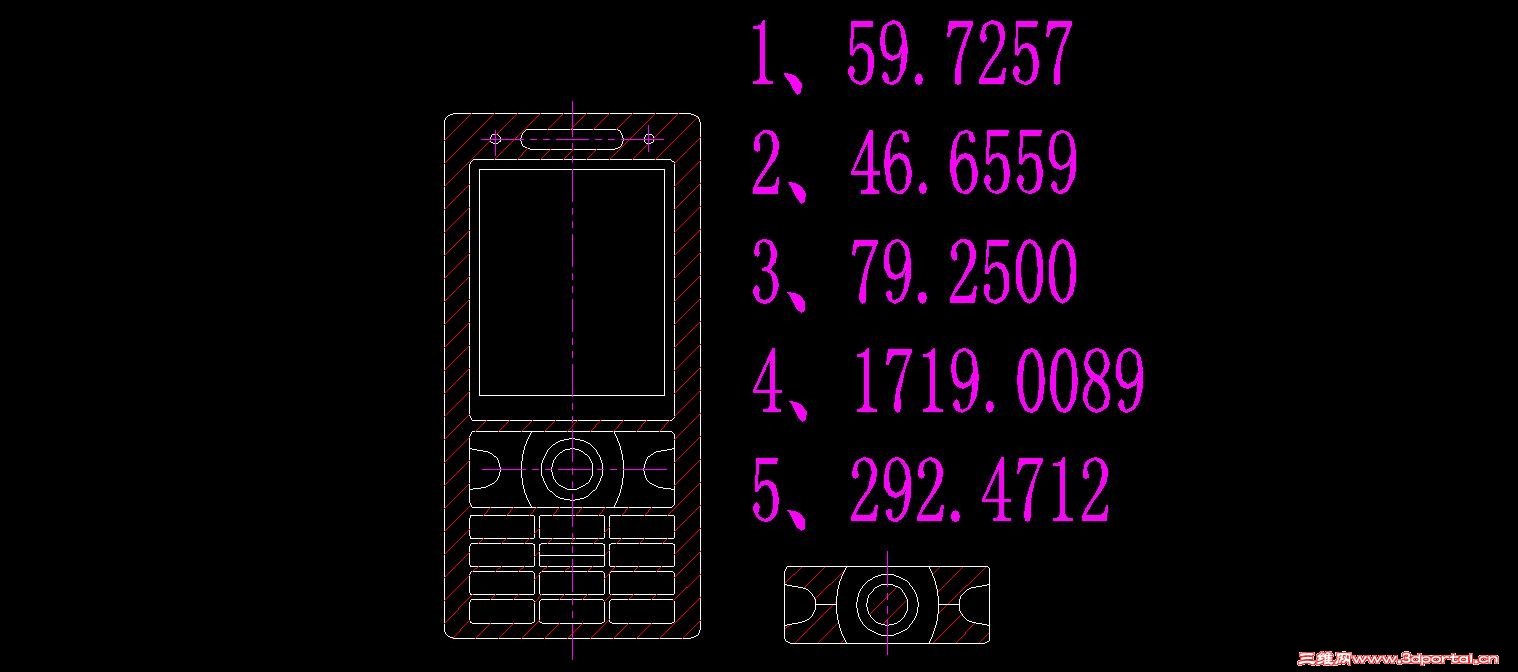

. R( Z8 L+ X- K9 E3 [- ^ ss.jpg

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

wheasy027
发表于 2012-4-12 19:14:55 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2012-4-19 04:42 编辑
8 R. h# g8 ]# v8 l  D+ F  S7 p

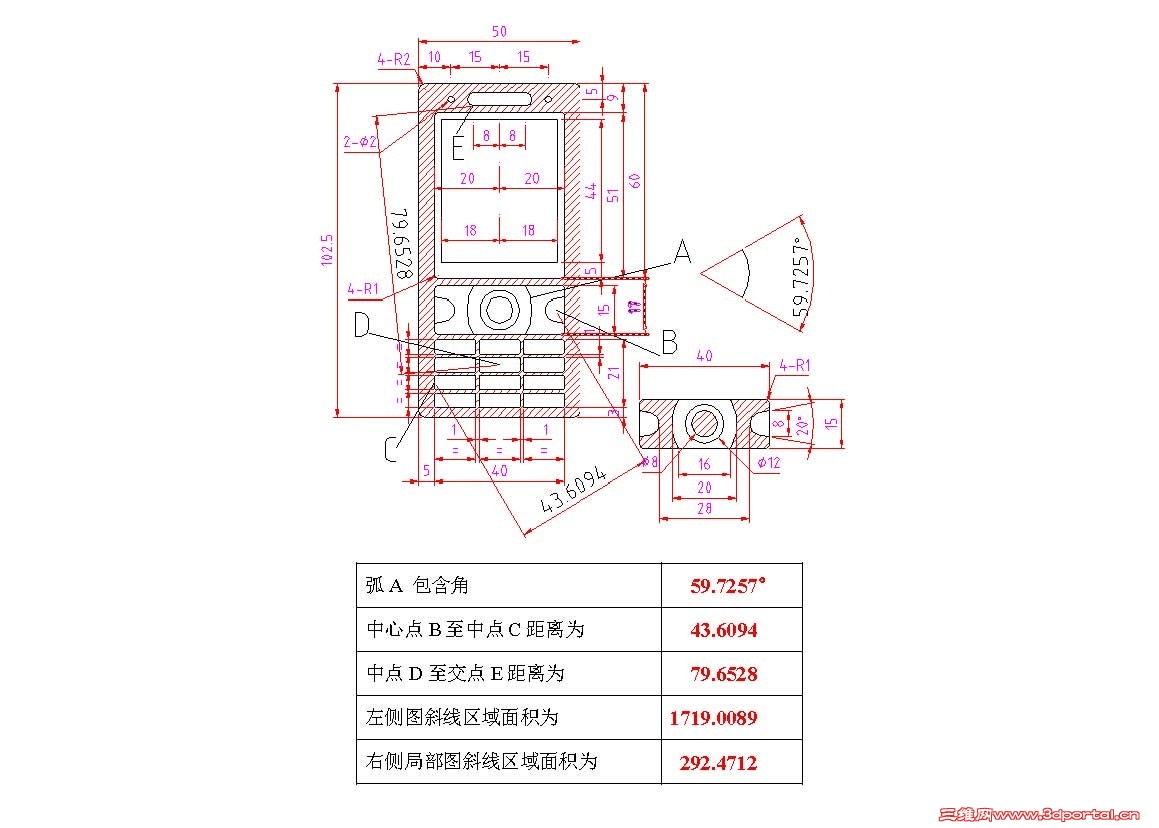

$ }/ t9 }4 e7 u) Q" ~  `+ c: f重在参与
7 w' |9 @- E3 A! N
( u, Y$ k& z  n, L' F
1 R' \) w+ Y  }' L9 |* N3 Z3 |* }

评分

参与人数 2三维币 0 收起 理由
2005llnn -5 21#利用马甲一起参赛
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

@fly@
发表于 2012-4-12 19:16:14 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2012-4-19 04:42 编辑
% g, [* ^1 c4 C) [% U  Z% [" M5 E
) ?- x# _: U  A5 e- K% M( f来做题喽，每个月都有这么一次，哈哈 * Z0 \# x6 X3 |
, t" r; g3 Y; y

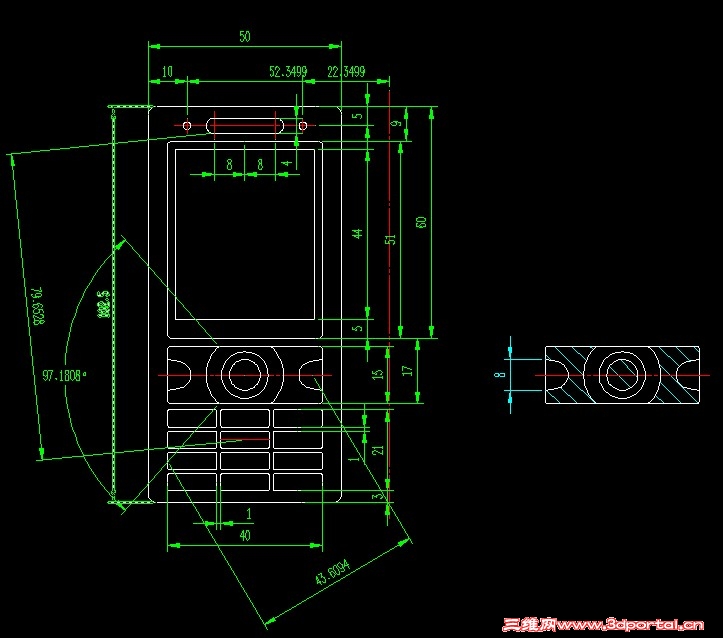

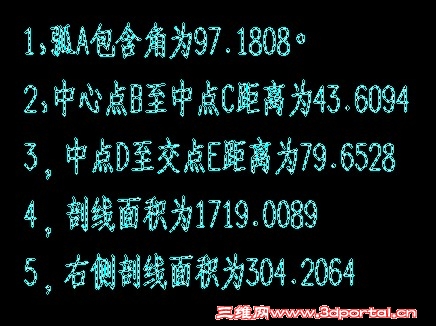

" A! m8 G# J% I0 U' k 2.jpg
: ?7 ?) i- q. ~, p3 n8 d 作业.dwg (158.47 KB, 下载次数: 0)

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

de_ever
发表于 2012-4-12 19:24:23 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2012-4-19 04:43 编辑 7 ^! `8 }7 t* t, @/ ^

' L8 }8 s! i5 Y, z9 W! t第一次参加，学习学习~* D, W; ]& H4 B; {

2 J0 @# A  N8 v! r1 J. c, }6 O, Y. @# s& D: N! R

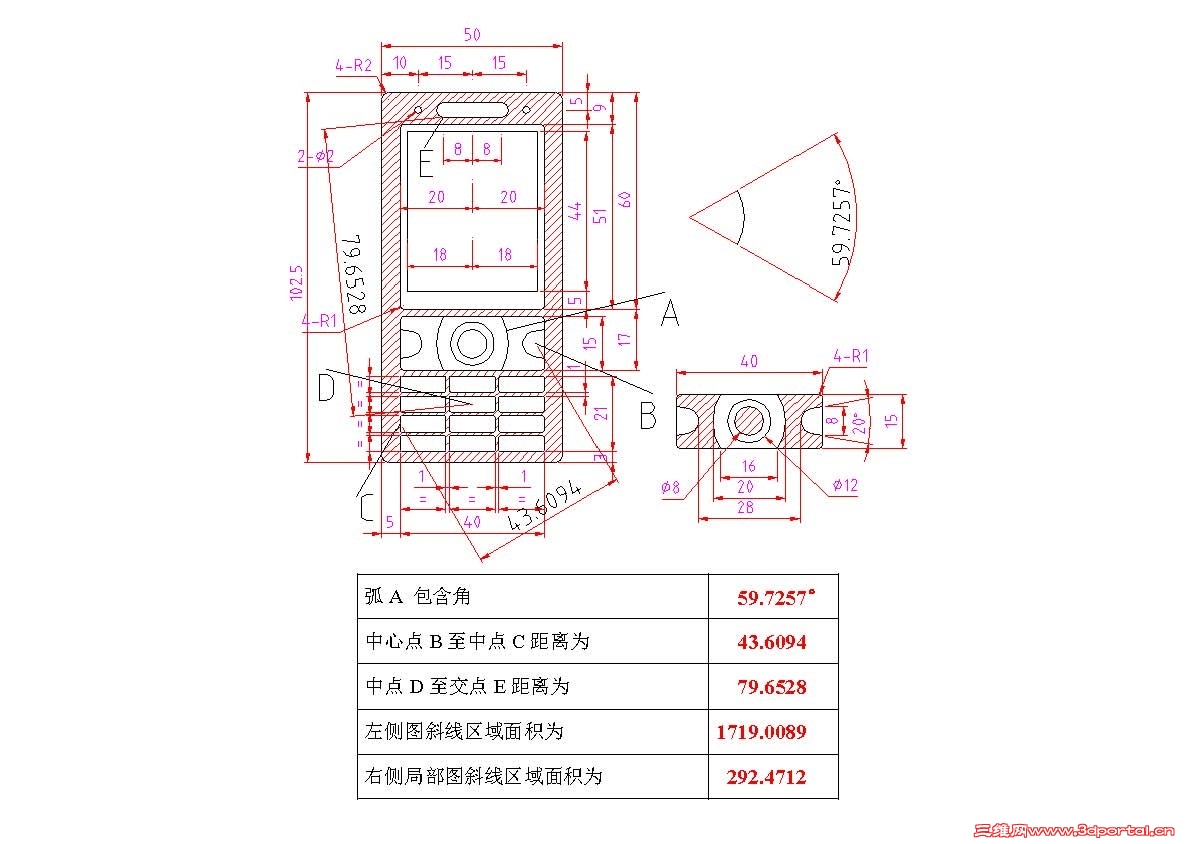

$ w. ?: T# t9 L3 r0 Z1 Q) M8 R4 N 2012_4_CAD练习.jpg

评分

参与人数 2三维币 0 收起 理由
2005llnn -5 19#利用马甲一起参赛
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

yjhljh
发表于 2012-4-13 09:31:09 | 显示全部楼层 来自： 中国江苏南通
本帖最后由 woaishuijia 于 2012-4-19 04:43 编辑
/ w' @4 e+ r2 @! Q7 @0 J+ ?' m# Z; D: E  v" r7 [
进来坐坐，交作业啦

2012.04.13.pdf

99.86 KB, 下载次数: 1

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

chenqi
发表于 2012-4-13 17:25:52 | 显示全部楼层 来自： 中国江苏南京
本帖最后由 woaishuijia 于 2012-4-19 04:44 编辑
  m: \. |1 m0 ^4 @* P6 R3 U- ^) d, P& ?
练习一下，交作业

基础综合练习51.dwg

113.13 KB, 下载次数: 6

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

wupeiqi
发表于 2012-4-13 19:43:15 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2012-4-19 04:43 编辑
8 P7 l1 \' s: D4 J# D5 C2 o0 B4 b8 B! a6 N* J- P

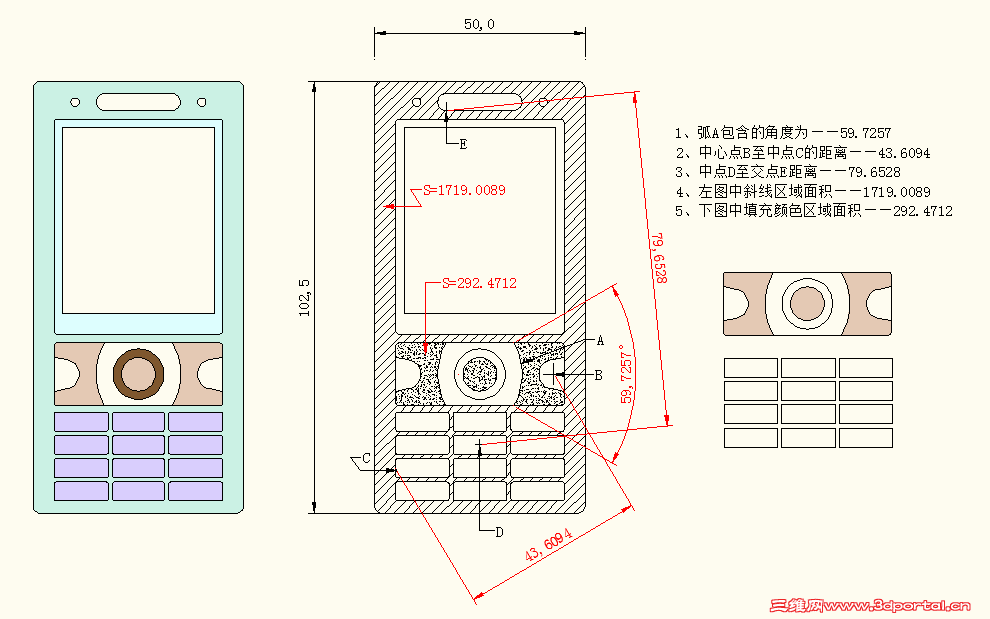

做下肆月作图题，提交啦！

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

sdz1207
发表于 2012-4-13 19:58:22 | 显示全部楼层 来自： 中国河北唐山
本帖最后由 woaishuijia 于 2012-4-19 04:44 编辑 4 g9 b+ l3 o% G; m

( \' `0 J% b* z' }交作业，请检查！

L51.dwg

70.27 KB, 下载次数: 2

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

下一页 »
发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
