|
|
发表于 2010-2-9 14:01:44
|
显示全部楼层
来自： 中国广东深圳
本帖最后由 德捷力/黄诗珂 于 2010-2-9 14:27 编辑 / f5 _* T' w0 g. ^
; V* k' Z( w p! t6 K- ?* x$ b8 N选用高碳合金钢，以9Cr系列钢材为主，也有用到3Cr2W8V、Cr3、GCr15、Cr12MoV、粉末冶金高速钢, L. G y6 c8 F4 e# _
淬火热处理工艺：双感应器感应淬火、中频感应加热表面淬火、整体淬火、深冷处理

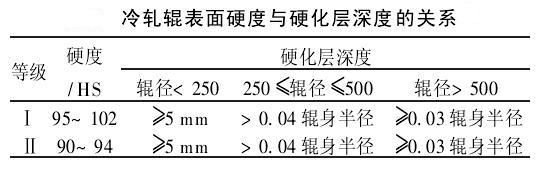

2 d! ]. Z# V) A4 l冷轧辊通常采用的淬火方法有感应表面淬火和整体淬火.有效淬火层深度如表：
, h: p) z' H" ?
+ }- T1 n- @' L6 {+ K

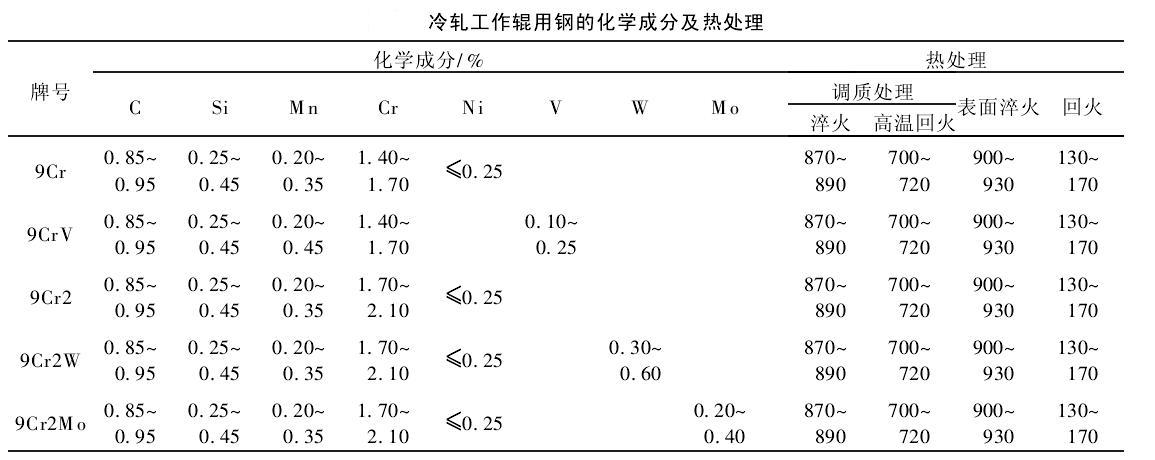

冷轧辊在淬硬热处理以前,应进行调质处理,以防止网状碳化物析出并得到珠光体球化组织,同时改善轧辊心部的金属组织.轧辊淬火后获得韧性较好的隐针状马氏体,但应及时在(130~170)℃低温回火,以消除内应力和稳定淬火组织.回火后的组织为回火马氏体.低温回火主要是为了降低钢的淬火内应力和脆性,同时保持钢在淬火后的高硬度和耐磨性.轧辊热处理温度控制如表：
/ e1 A) V' p* w- {. a
|
评分
-
查看全部评分
|
