[练习题] 基础综合练习29

[复制链接]
muhdi
发表于 2010-2-9 10:19:48 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2010-5-28 10:49 编辑 ; B, \1 B% I" V' L8 H

. i; t& Z) ~6 `基础综合练习29; B0 G, {: _; o5 z, N

' [3 X  C( @6 w0 Q" Ahttp://ads001.ebrun.com/delivery/lg.php?bannerid=1025&campaignid=785&zoneid=238&loc=http%3A%2F%2Fwww.3dportal.cn%2Fdiscuz%2Fviewthread.php%3Ftid%3D619535%26extra%3Dpage%253D1&referer=http%3A%2F%2Fwww.3dportal.cn%2Fdiscuz%2Fforumdisplay.php%3Ffid%3D332&cb=2ad4cedd31
2 j. q) x: N' z; d7 ]1 x% Y希望這些基礎練習題) n, p1 }6 X, B/ c8 s. r
可以帶給初學者一些歡樂

评分

参与人数 2三维币 +30 收起 理由
woaishuijia + 20 入选CA D几何作图竞赛题系列
2005llnn + 10 提供作图练习

查看全部评分

回复

举报

2005llnn
发表于 2010-5-12 08:57:21 | 显示全部楼层 来自： 中国广西河池
本帖最后由 woaishuijia 于 2010-5-27 17:51 编辑 3 H& s( i, T3 K1 H! j) \

6 i7 Z+ N4 ^& pCA D几何作图竞赛题（2010年5月），至5月19日止* W; u) U4 j$ A: t$ ~8 M
2 y' x; W- y5 U# r( W( e" b
一.竞赛题目（参见附图）+ U% H5 S& m/ S2 ~" R! D4 R

" P8 t' l: L" O& H9 i) t+ i% n基礎綜合練習題29, B* t' T6 S5 n) c& b0 W' N  }! R4 n: G

$ b$ q* }" x. t8 d- f) i用AutoCAD作图法求出该题要求的5个数值,
2 M; U4 w  a" C' z; b* m
( ~& _% u  Y+ x尺寸精度要求精确到小数点后4位。3 U, s' s+ O' I* }4 c
* e! ?# v- `4 v/ e& u! l
. S( _7 a. d  k9 w9 j

8 `# g9 ?7 [- t! n% d4 S1 y
二. 竞赛要求

1 b( r; J- f/ U2 t6 m$ |会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，

& {: q. D0 H+ T% @* t
在规定时间内将作出的jpg附件在本主题下跟帖发表，

, B, v! U- J/ b- G阅读权限定为110。活动结束后由版主统一取消阅读权限。
, F4 l9 f  V$ V1 `  w( t7 F1 H
禁止会员利用马甲一起参赛，发现将严惩。
( x" I: o) V& i$ r4 v7 K
三.竞赛时间

# y5 N. m- P) {- ]' L8 ^# _2010年5月12日至2010年5月19日。

. k' Y  i: s8 m# {% u4 W4 V
四. 评选时间及方法
7 O! E9 C( G0 M5 H
2010年5月20日，由三维网技术论坛CAD版块版主为评委，内部评选出各奖项。

; T. X6 B/ K) L/ c) g
五.奖励

: E6 t* i) L  ~& b4 e1、一等奖：5题全对奖励三维币30； # c; X4 g4 }$ I+ l+ K& v) O! b
2、二等奖：答对4题奖励三维币20；
( n# ~2 F: R8 N$ |3、三等奖：答对3题奖励三维币10；7 n- e6 E, M* p7 k
4、作图基本符合要求者先各奖励5个三维币；9 V7 E: P- z' T) \; R
5、根据竞赛实际情况会对奖励规则进行适当修改。
竞赛已结束,评分及奖励见下表.
楼层
用户名
A
B
C
D
E
正确数
奖项
标准答案
262.6383
129.745
173.3665
32.656
4596.7732
　
　
3
zhlq518
262.6383
129.745
173.3665
86.7144
4596.7732
4
二等奖
5
mountainsheep
262.6383
129.745
173.3665
32.656
4596.7732
5
一等奖
6
mickalcoopa
262.6383
129.7499
173.3665
86.7144
4596.7732
3
三等奖
9
dch1985
262.6383
129.745
173.3665
32.656
4596.7732
5
一等奖
10
poloboy
262.6383
129.7448
173.3665
86.7143
4596.7732
3
三等奖
11
xingshuo
262.6383
129.745
173.3665
86.7144
4595.8941
3
三等奖
16
wheasy027
264.5558
130.9551
173.3665
32.656
4596.7732
3
三等奖
17
blc007
262.6383
129.745
173.3665
86.7144
4596.7732
4
二等奖
19
l329966569
262.6363
129.745
173.3665
32.656
4596.7232
3
三等奖
23
yls1018
262.6383
129.745
173.3665
32.6369
4600.76
3
三等奖
25
xzjb
262.6383
129.745
173.3665
97.5214
4596.7732
4
二等奖
26
for-mar
262.6383
129.745
173.3665
32.656
4487.3982
4
二等奖
29
157787698
262.6383
129.745
173.3665
86.7144
4596.7732
4
二等奖
31
pen1010
262.6383
129.745
173.3665
41.562
　
3
三等奖
32
雪野飞鹏
262.6383
129.745
173.3665
32.656
2831.444
4
二等奖
33
xiaweixiang
262.6383
129.7266
173.3665
32.656
4596.7732
4
二等奖
34
daji
262.6383
129.745
173.3665
87.7559
4596.7732
4
二等奖
35
maici
262.6383
129.7449
173.3665
86.7144
4596.7732
3
三等奖
36
未济
262.6383
129.745
173.3665
87.7559
4596.7732
4
二等奖
39
Dr.goust
262.6383
130.8579
173.3665
32.656
4596.7732
4
二等奖
40
共创辉煌
241.2747
125.6259
173.3665
32.656
4596.7732
3
三等奖
45
freeinterest
262.6383
129.745
173.3665
87.3931
4588.0947
3
三等奖
47
感悟人生
262.6383
129.745
173.3665
86.7144
4596.7732
4
二等奖
48
coolboy123
262.6383
129.745
173.3665
86.7371
4596.7732
4
二等奖
52
林主0598
262.6383
129.745
173.3665
32.656
4596.7732
5
一等奖
54
king2010
259.2166
135.5289
173.3665
32.656
4596.7732
3
三等奖
56
ugforrest
262.6383
129.745
173.3665
32.656
4596.7732
5
一等奖
58
xg6203m
262.6383
129.745
173.3665
32.656
4596.7732
5
一等奖
63
xiaoyi945
, j9 k  [0 [) w9 L" T, v( n
262.6383
129.745
173.3665
86.7144
4596.7732
4
二等奖
64
daid
262.6383
129.745
173.3665
86.7144
4596.7732
4
二等奖
68
guoping
525.2767
　
173.3665
32.656
4596.7732
3
三等奖
注:表内文字为红色者表示结果错误(含不符合竞赛规则要求)
* H' T- G% R/ r6 m- v, }/ \  h

Book1.rar

11.17 KB, 下载次数: 28
回复 支持 反对

举报

zhlq518
发表于 2010-5-12 13:53:51 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2010-5-20 06:44 编辑 , H# I4 \8 [) q5 J* E* C; \- T0 @/ v
! ~5 a+ n" `& G* f4 m9 I

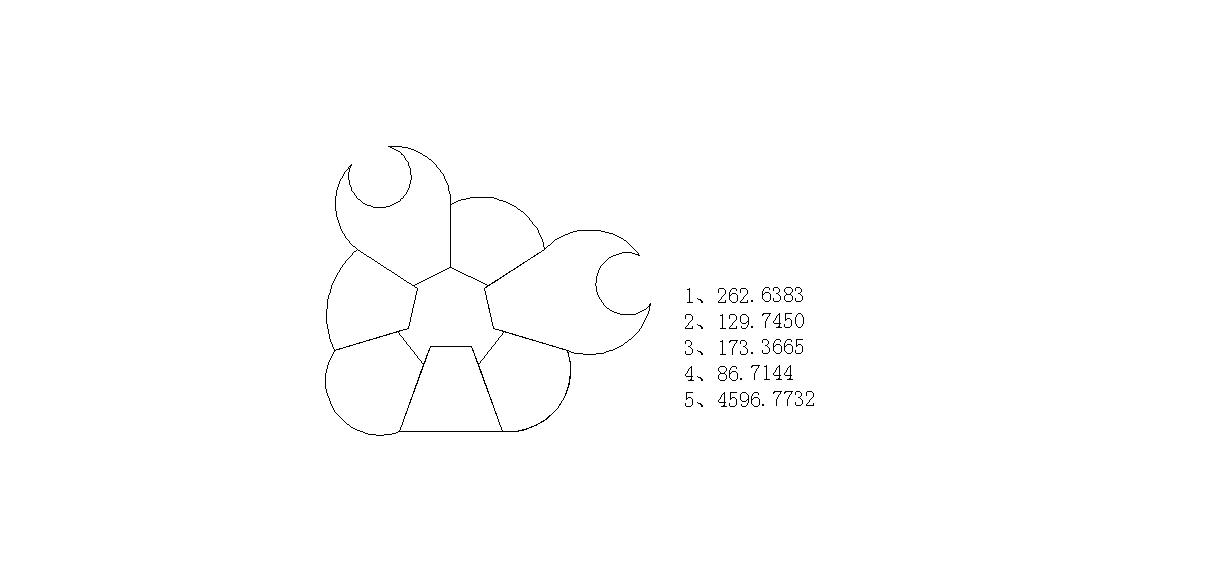

我来试试，

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

kklt0517
发表于 2010-5-12 14:20:28 | 显示全部楼层 来自： 中国广东珠海
本帖最后由 woaishuijia 于 2010-5-20 06:45 编辑 + l7 W3 e" e, y9 D; q, O
. e$ c9 o' _# o& E

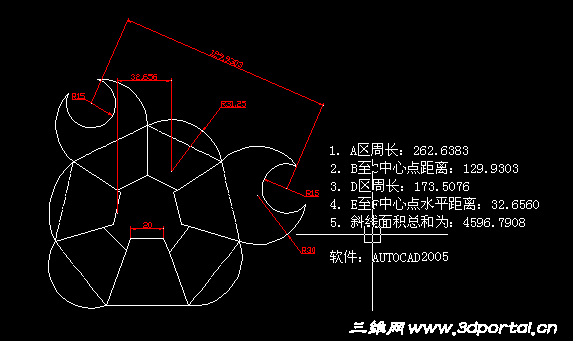

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mountainsheep
发表于 2010-5-12 15:35:29 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 woaishuijia 于 2010-5-20 06:46 编辑
5 |6 N: S; E$ }* F% k+ _1 M4 q& `5 Z; e; @, S
我也来参加，呵呵

mountainsheep.wmf

26.42 KB, 下载次数: 3

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 完全正确,授予一等奖!祝贺!
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mickalcoopa
发表于 2010-5-12 17:46:26 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2010-5-20 06:46 编辑 8 g8 B) K' I6 M5 j5 Y5 l. h0 C2 J: `

" N( F. i0 |8 C8 l8 Q8 e我也来试试。看看对不对。

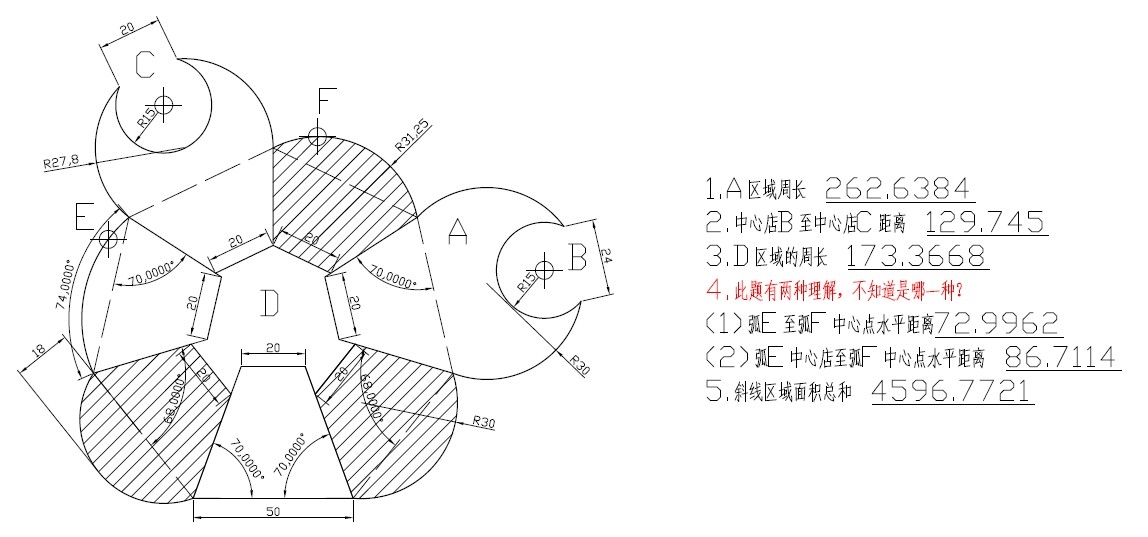

基础练习29 习题答案.jpg

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

zhimingfan668
发表于 2010-5-12 18:42:19 | 显示全部楼层 来自： 中国辽宁抚顺
本帖最后由 woaishuijia 于 2010-5-20 06:46 编辑
# e& h0 i; m/ @  t& R. V5 s* z  x" h5 Y- ]  P* t

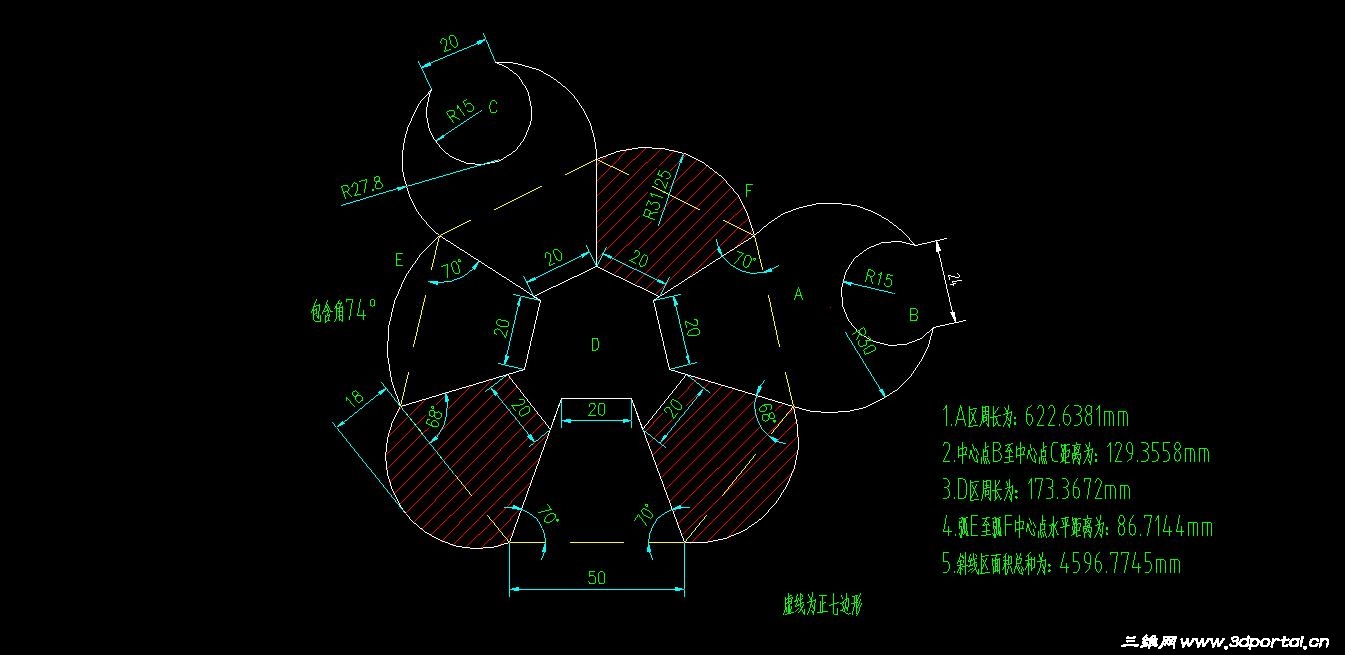

我也来试一试 CAD Mechanical 2010

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

noname2010
发表于 2010-5-12 19:39:30 | 显示全部楼层 来自： 中国山西太原

CAD几何作图

本帖最后由 woaishuijia 于 2010-5-20 06:47 编辑 1 X. `/ Y9 A% n1 t5 {0 K* Y

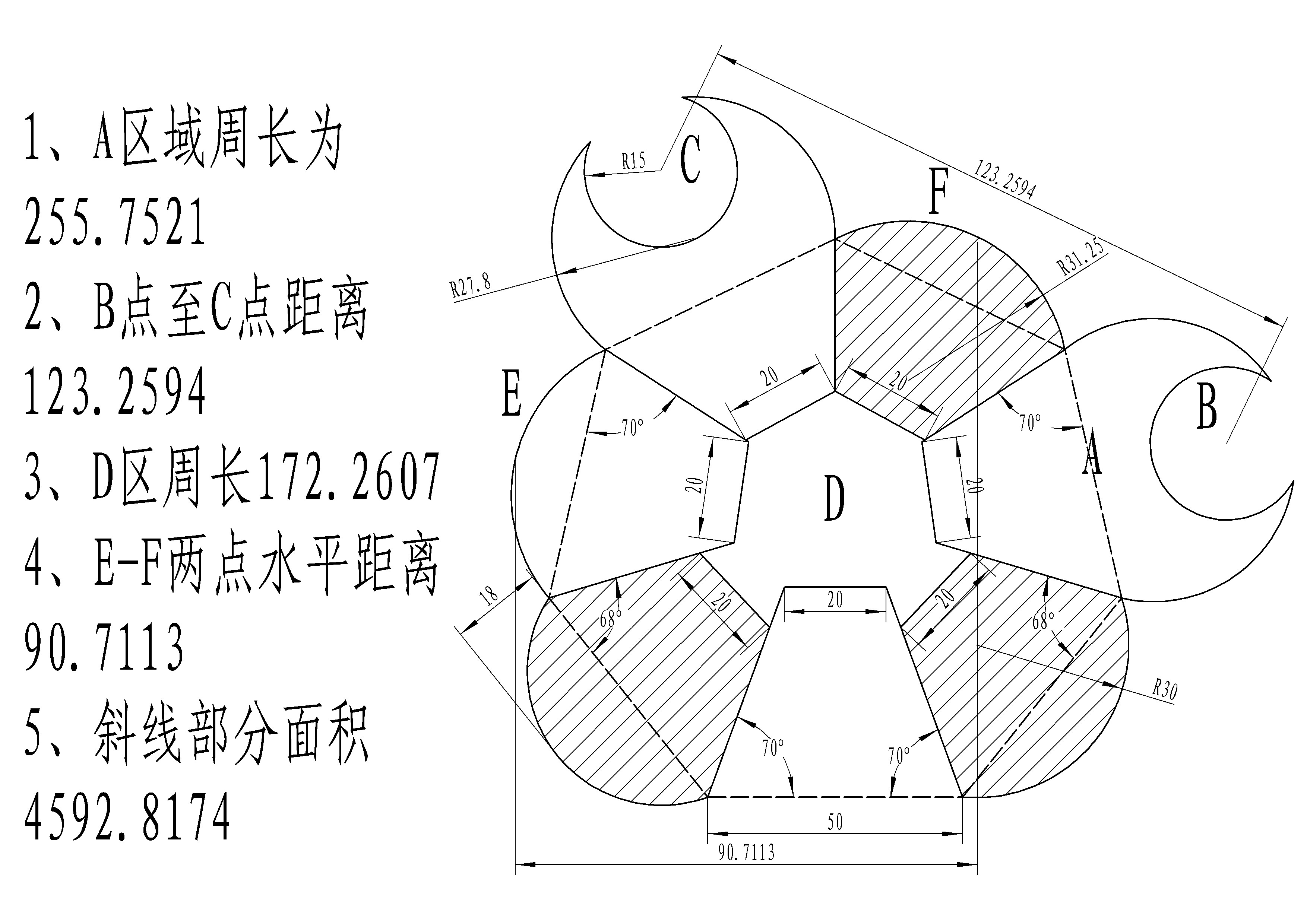

; u9 M6 F! \0 W7 ZCAD几何作图

评分

参与人数 1三维币 +6 收起 理由
woaishuijia + 6 报告的事项已处理,谢谢你

查看全部评分

回复 支持 反对

举报

dch1985
发表于 2010-5-12 22:27:50 | 显示全部楼层 来自： 中国广东珠海
本帖最后由 woaishuijia 于 2010-5-20 06:47 编辑 ' _' Y( k( G( U% E8 P' W: m

$ e0 Z* t7 K5 v4 J) K" p答案如下：

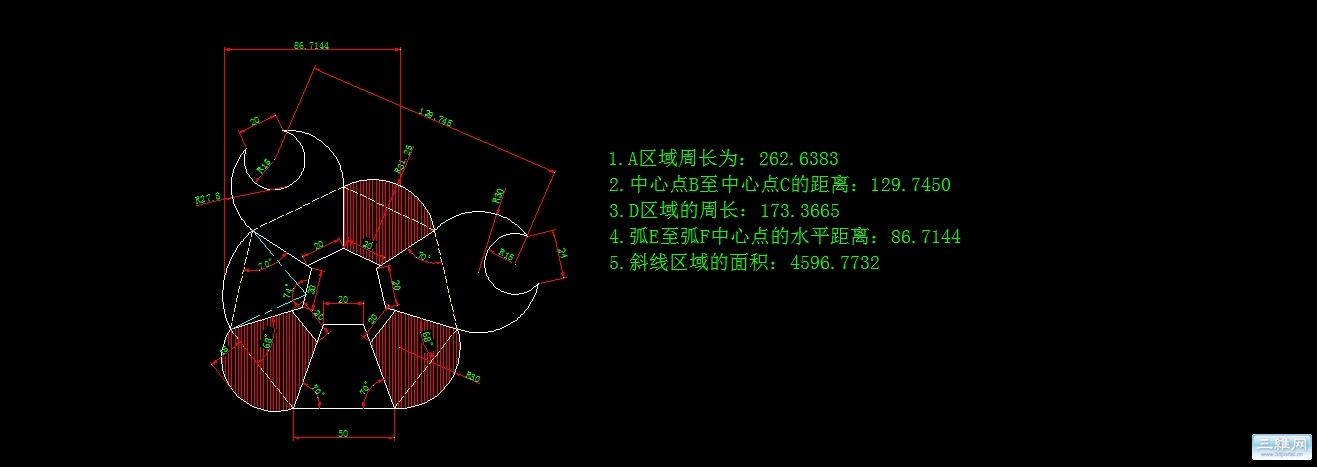

8 d4 I" s9 T* Y/ Y% Y7 ^( K 1.JPG
