9# ftfb / g4 N, `2 X0 A3 j: u9 ^
( m0 A( R5 E4 X4 {, K6 U* F2 O有两种方法,一种是常规的思路:就是根据已有草图,利用转换实体应用命令,得到部件草图轮廓后,然后拉伸、旋转等,注意,不要
2 X" q' w" j; b) n: D合并结果,要生成多实体零件,然后分别分出部件零件图,它们与草图保持关联,可以理解为TOP-DOWN!最后进入装配环境,按照草图块的几何

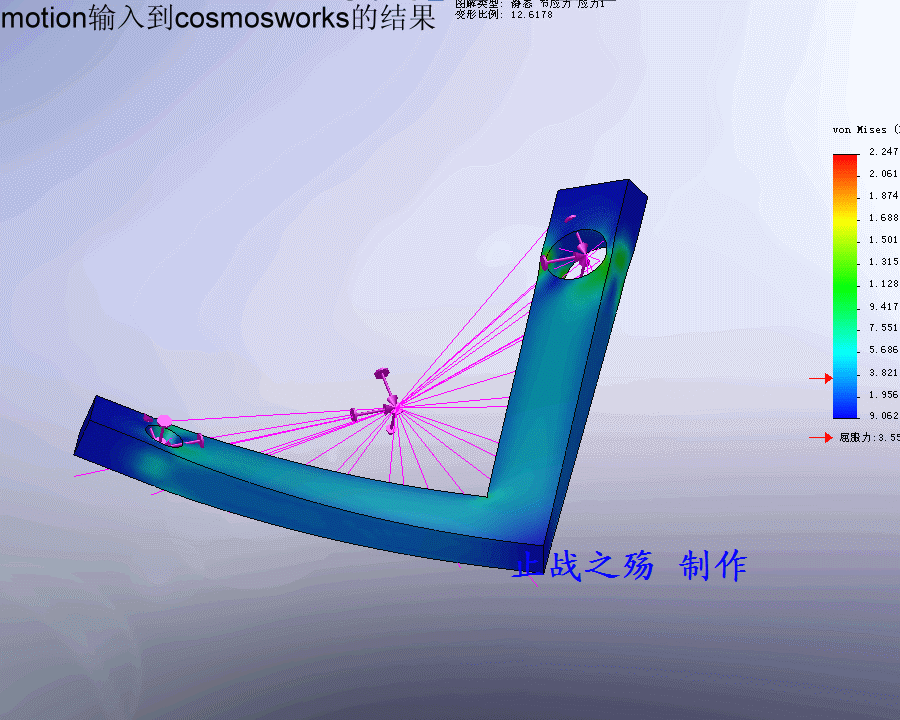

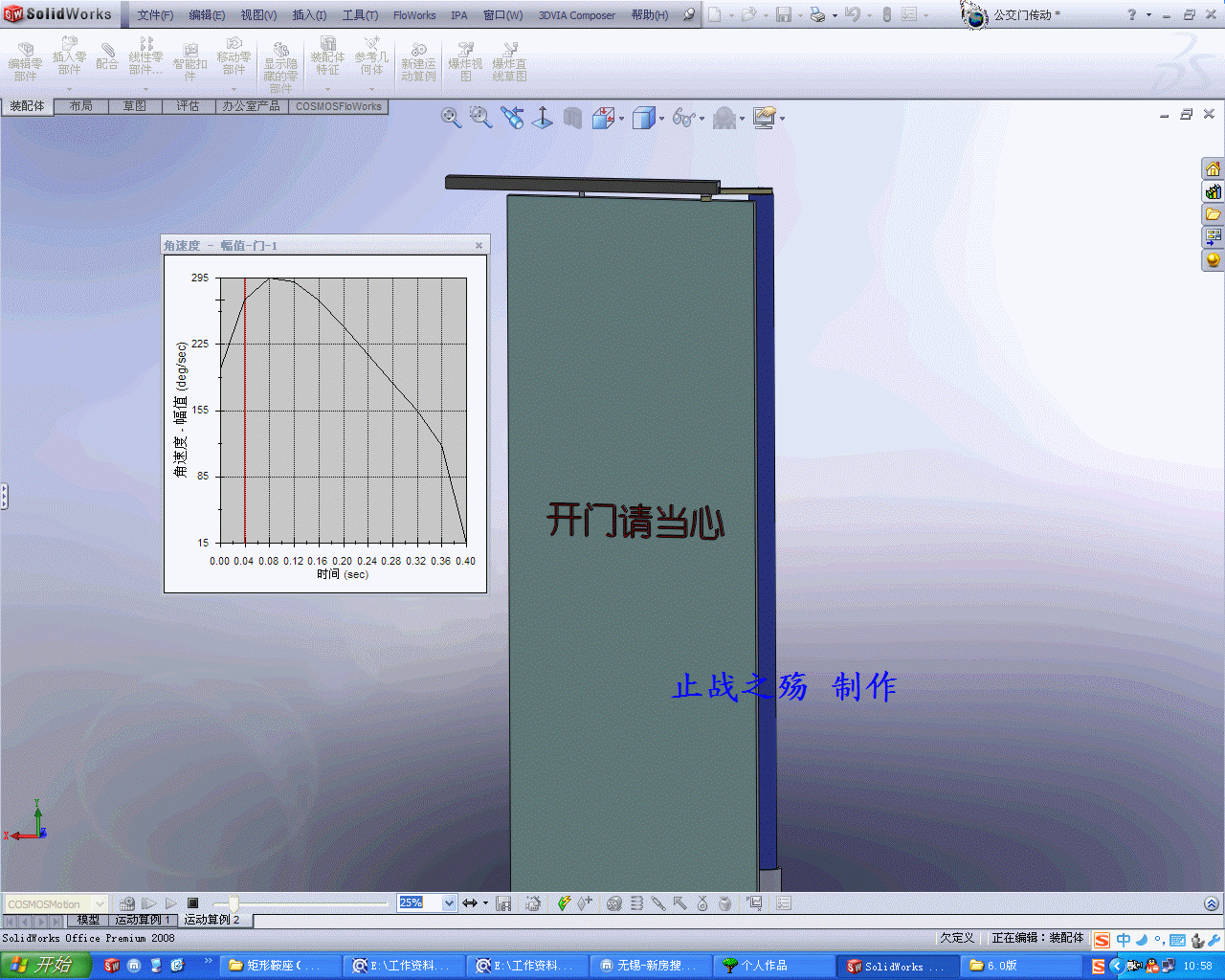

4 n/ o4 V/ O/ e$ ]6 W条件添加相应的配合,然后利用motion工具完成仿真!(我用此方法)' h, E( ?- L6 y2 R( s( a* z
第二种是官方的思路,也是最简洁的方法,就是直接新建装配体,然后插入草图块,可以利用个草图块的轮廓,建模!其余都一样 |
|
