工程图中圆柱螺旋弹簧的标注方法

赤砂之蝎 · 发表于 2010-2-7 14:18:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我在零件图中画的两端磨平的圆柱弹簧，但是在工程图中有些尺寸不能直接标注（如:外径），请各位前辈多多指教。万分感谢！！！！

liuyong453 · 发表于 2010-2-7 16:46:17

标注弹簧我是用GB的标准符号表达。

赤砂之蝎 · 发表于 2010-2-7 17:51:16

谢谢回复，补充以下：将零件图中的两端磨平的圆柱压缩弹簧转为工程图后，如果不认为添加线条，很多尺寸都无法标注，请问大家是怎么标注的。谢谢

wfq161 · 发表于 2010-2-7 19:30:34

谢谢回复，补充以下：将零件图中的两端磨平的圆柱压缩弹簧转为工程图后，如果不认为添加线条，很多尺寸都无法标注，请问大家是怎么标注的。谢谢
! z& ?6 ~8 O$ @ \0 }' d2 l! c赤砂之蝎发表于 2010-2-7 17:51 http://www.3dportal.cn/discuz/images/common/back.gif

实在没有更好的办法只能是添加辅助线形式

赤砂之蝎 · 发表于 2010-2-8 08:46:19

谢谢回复！！！！

gxj528 · 发表于 2010-2-8 09:26:47

楼主的意思是不是标准弹簧了？

赤砂之蝎 · 发表于 2010-2-8 13:54:28

是标准弹簧

赤砂之蝎 · 发表于 2010-2-9 15:09:50

各位前辈多多指点呀！！！！

liuyong453 · 发表于 2010-2-9 15:11:51

樓主我覺得你在選型時不是有型號嗎。難道你們是做彈簧的

鸿浩 · 发表于 2010-2-10 22:02:01

说起弹簧，让我想起了我曾经发过的一个贴，椭圆的标注(至今没找到其它方法)；
很多时候都是添加辅助线来标注的；

fengwuhen00 · 发表于 2013-3-18 11:28:16

:L:L学习一下

1848009485 · 发表于 2013-3-18 12:51:29

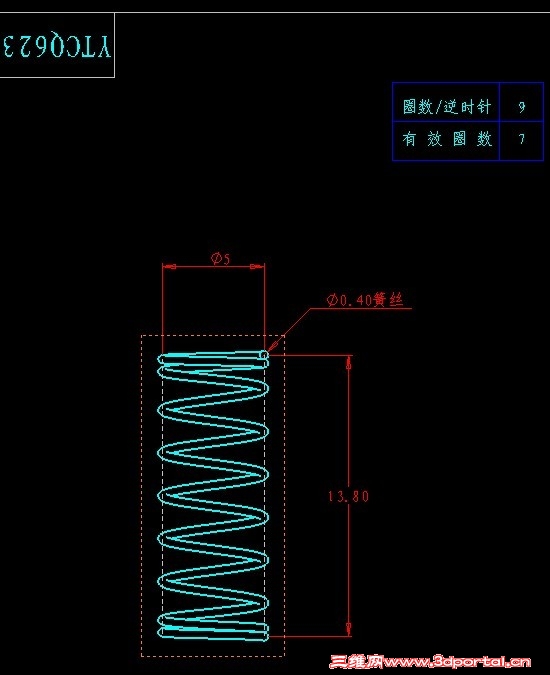

我也遇到这个问题工程图另存为DWG格式，在CAD中标注。

389781073 · 发表于 2013-3-18 16:44:55

我是这样的
