画不出来，高手帮忙

wanglingang · 发表于 2010-2-5 15:41:49

您需要登录才可以下载或查看，没有帐号？注册

x

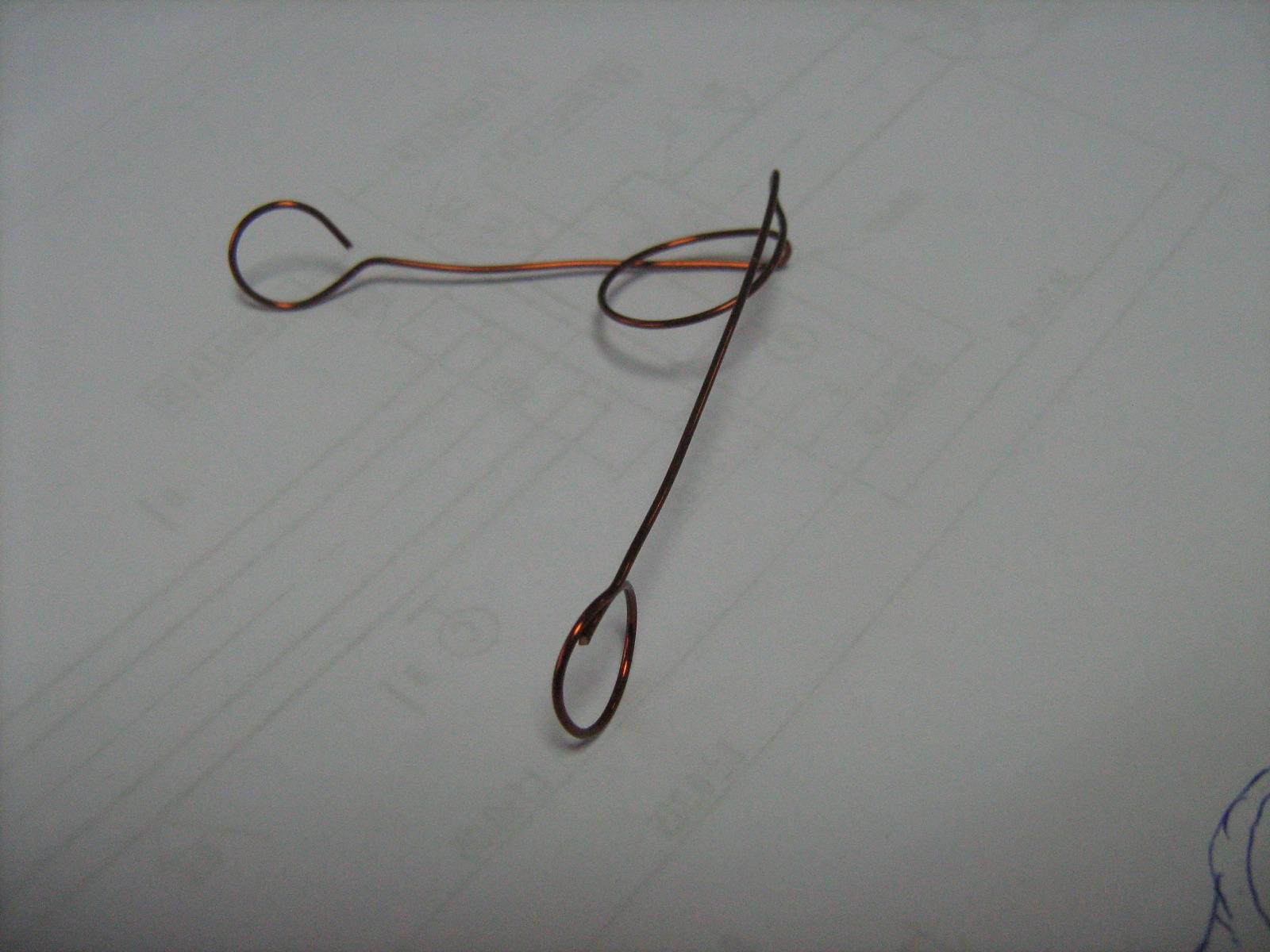

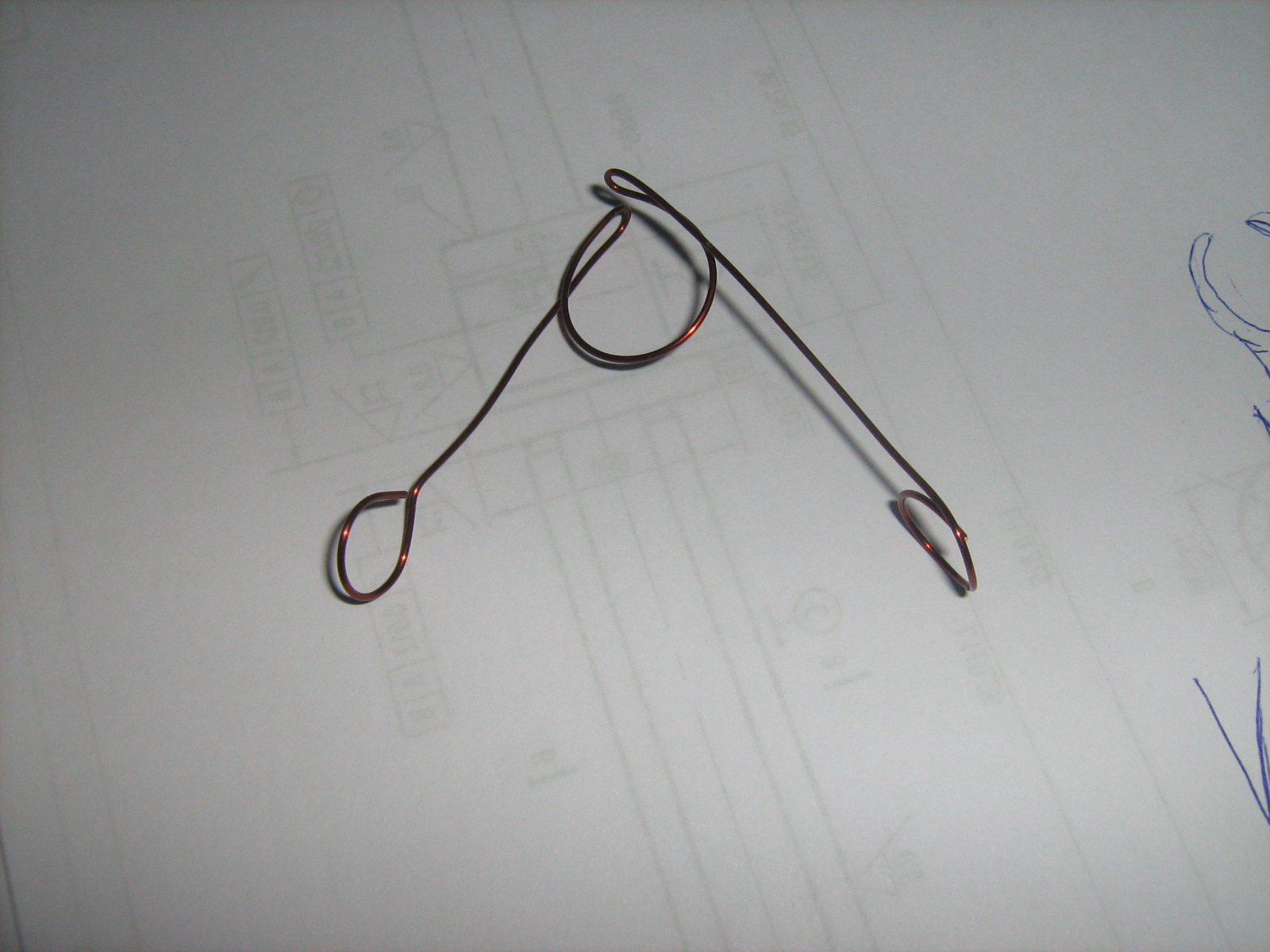

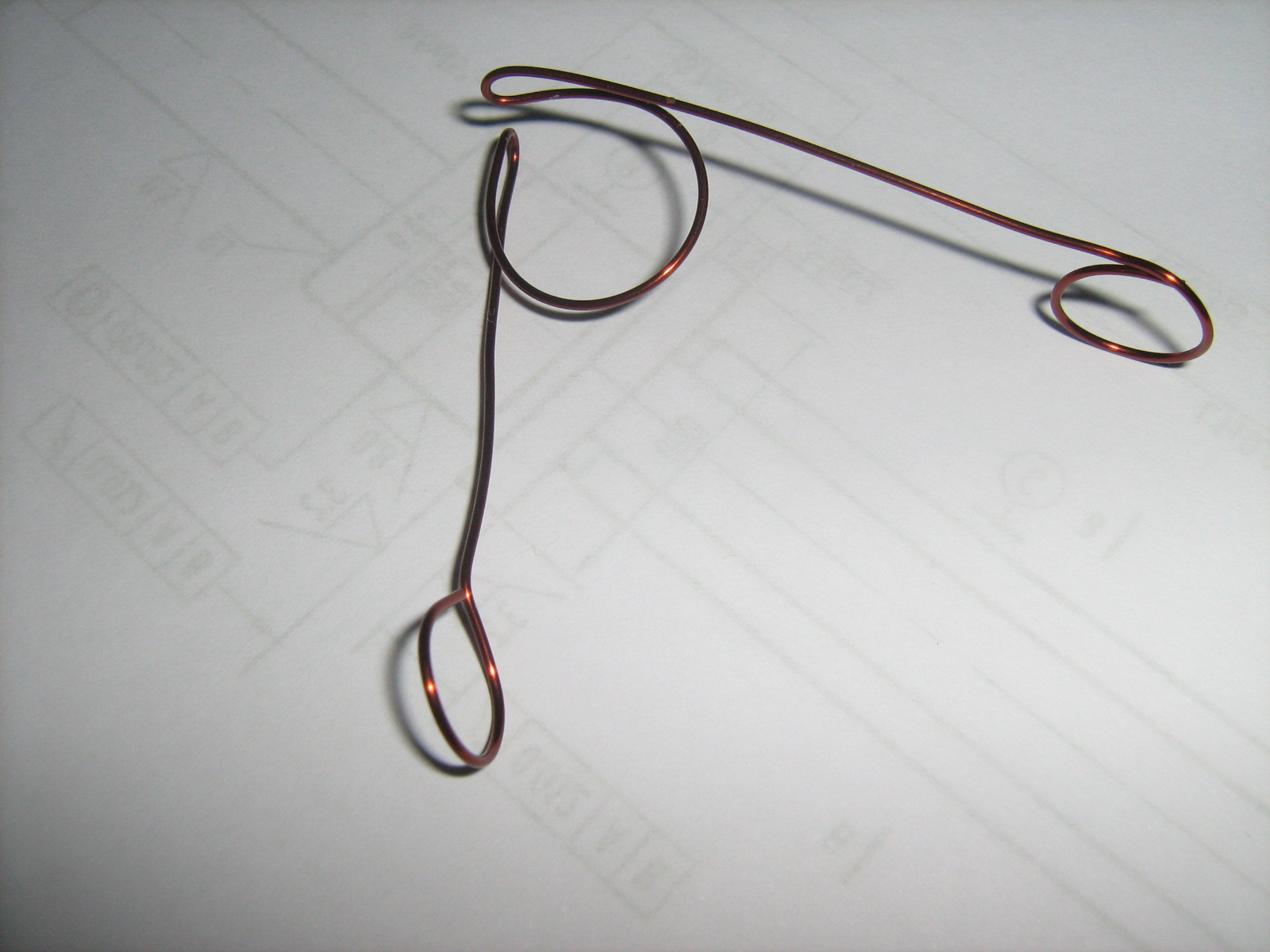

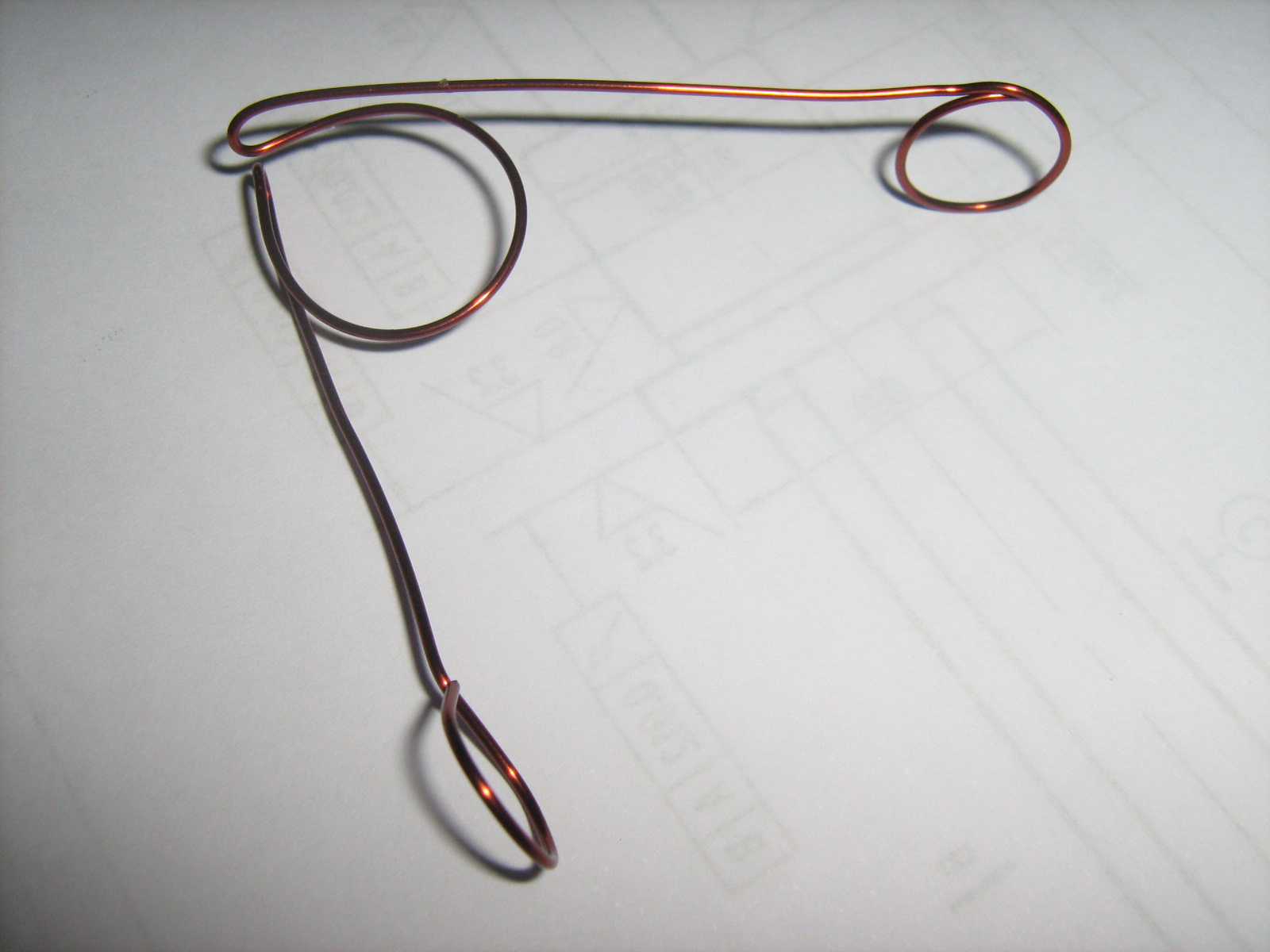

直接看图片，用SW绘制，
这个东西是一个夹子，用一根弹簧钢绕成，左右2个小圈相当于手柄，向中间用力，夹头打开……夹头的圆半径在10-15mm，尺寸随便定，大致照图上比例就差不多了，先谢谢了

wjsxhwpsm · 发表于 2010-2-5 16:14:03

[img][/img]

wjsxhwpsm · 发表于 2010-2-5 16:14:44

怎么在回复里插图片啊

5福临门 · 发表于 2010-2-5 16:31:29

貌似简单，不过没有画类似东东的经验。

wanglingang · 发表于 2010-2-5 16:38:55

你点修改字体栏里的那个图片不就能插入了么 3# wjsxhwpsm

txz1314 · 发表于 2010-2-5 16:39:08

这个就是扫描路径了

cheng7647 · 发表于 2010-2-5 16:43:56

先画扫描路径，再组合每段曲线，然后画截面，最后扫面完成

wanglingang · 发表于 2010-2-5 22:43:17

我也知道是扫描，但路径画不出来 7# cheng7647

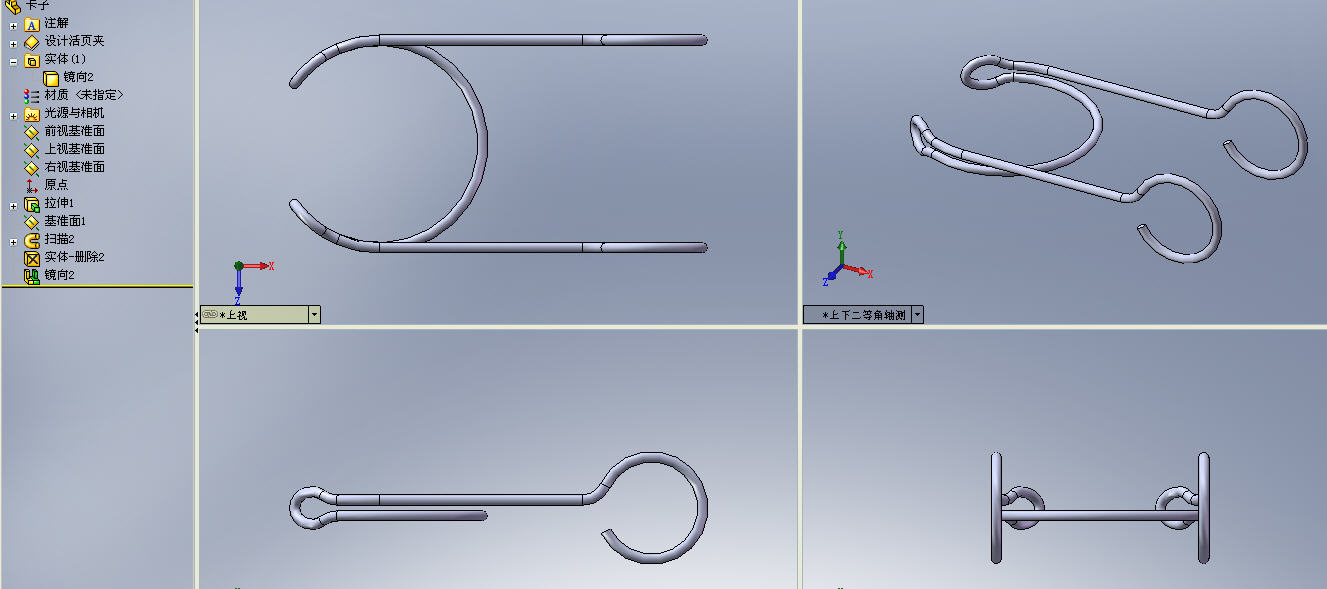

gld123 · 发表于 2010-2-6 15:04:39

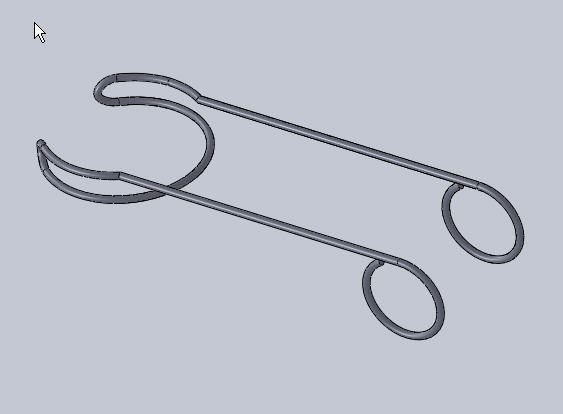

零件1.rar (232.98 KB, 下载次数: 12)

wanglingang · 发表于 2010-2-6 16:02:33

谢谢这位朋友 9# gld123

wanglingang · 发表于 2010-2-6 16:32:59

不过夹头开口处应该交叉的，这样难度加大很多 9# gld123

wwwzzzvvv · 发表于 2010-2-6 17:15:39

本帖最后由 wwwzzzvvv 于 2010-2-6 17:18 编辑

利用3D线段，然后扫描。。。。。。

wisely6765 · 发表于 2010-2-6 18:06:25

利用3D线段，然后扫描。。。。。。% [5 Y4 r; y) o" Y) @: _ B
wwwzzzvvv 发表于 2010-2-6 17:15 http://www.3dportal.cn/discuz/images/common/back.gif

大大您是否能做個範例讓大家學習參考呢!~小弟原本也是想用3d草圖來建構,不過很難定位耶.....傷腦筋..
3D草圖中的線條在多方向的時候真的很難定位!~~~被打敗了...請各位大大指導,,謝謝^^

lidefang · 发表于 2010-2-6 20:37:44

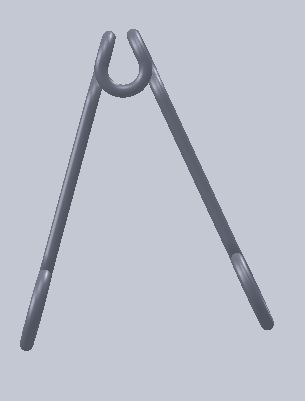

3d曲线加扫描

lystar · 发表于 2010-2-6 21:07:51

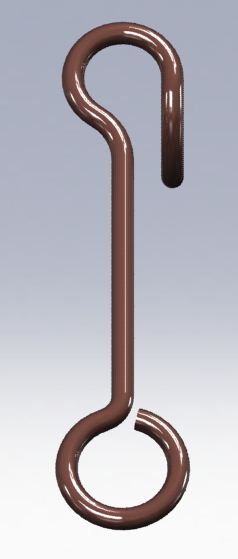

楼主看看这样的行不？

有彩虹的时光 · 发表于 2010-2-7 10:23:44

本帖最后由 123456bbs999 于 2010-2-7 21:16 编辑

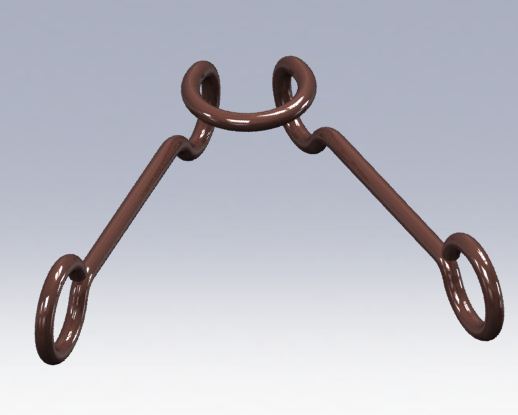

参与了一下，不知道画的如何。

huafar · 发表于 2010-2-7 11:54:40

都好厉害啊啊

00piaopiao · 发表于 2010-2-7 12:04:48

厉害，学习了！！！

wanglingang · 发表于 2010-2-7 20:25:48

先谢谢了，只是大圆开口出两个脚要交叉，不然夹住的东西都漏了 15# lystar

wanglingang · 发表于 2010-2-7 20:28:53

兄弟朋友们，谢谢你们的帮助，
不过再提醒下，夹头处要2脚交叉，顺便考虑下，他是弹簧钢做的，大圈的比例大小，手柄的长度，不然都是后夹头要打不开的
