Pro/E锥面装配问题

wxh3d · 发表于 2010-2-3 12:31:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 wxh3d 于 2010-2-5 08:01 编辑

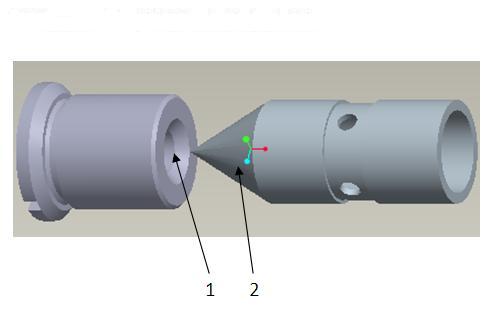

请问Pro/E装配时,如何使圆1与锥面2相贴合?

jimmy8005 · 发表于 2010-2-3 16:19:43

可以用曲线与曲面连接。
你图中1倒角的边线与2锥面连接

wod861210 · 发表于 2010-2-4 09:56:07

这叫相切？在零件2上草绘画一条长度=零件1圆的直径，设置线的2端在圆锥边上和线水平，面不就找到了

gxj528 · 发表于 2010-2-4 10:05:49

这个怎么相切啊，晕了

wxh3d · 发表于 2010-2-4 13:21:37

可以用曲线与曲面连接。$ s; o- l) {, ^ u) l* d4 x
你图中1倒角的边线与2锥面连接
! _. Z; @: F& U) X5 Ejimmy8005 发表于 2010-2-3 16:19 http://www.3dportal.cn/discuz/images/common/back.gif

2楼的朋友能讲详细点吗?没看到有"曲线与曲面"选项呀?

YoungSpring_09 · 发表于 2010-2-4 13:40:58

如果两锥度的角度相等可以直接用匹配,如不等就用曲面上的点装配.
