45钢一般的热处理

网前半点

( k6 K/ K8 H3 |, N" @
6 s, S. q1 h4 Z0 h向网友请教，45#钢一般热处理后硬度能达到多高？
1 M4 V6 [: W) c还有热处理的方式一般是采用调质吗？
谢谢

点识

, I$ _5 ?, Z4 R, ]  H/ P, r45#钢属于优质碳素结构钢，具有良好的热处理性能，通过一定的热处理，可以获得较好的综合机械性能。
$ q* y$ h/ u, `/ a) ]  R% H根据不同的工艺条件和性能要求，可以选择不同的热处理工艺。
. x0 _; R4 J  h8 e1.作为轴类件使用，采用调质处理是最为常用的热处理工艺，有时根据需要，也可采用表面淬火。

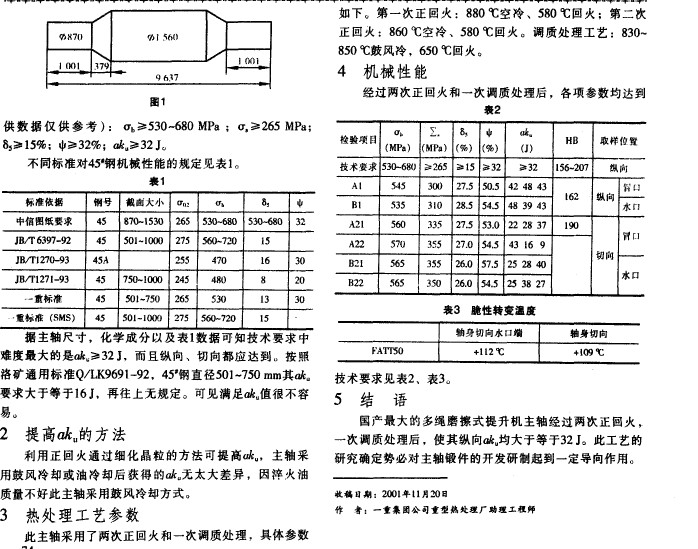

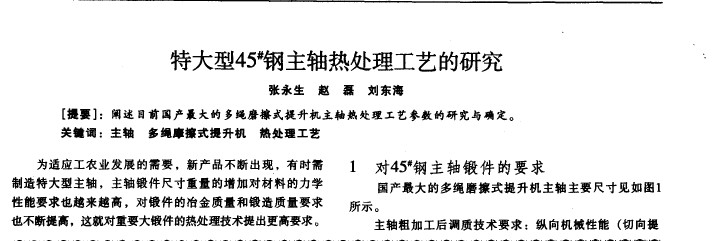

最常用的热处理是正火或调质HB228-255，轴颈或装配部位表面淬火可达HRC45-50。
但是，作为要求强度高、变形小，耐磨性能好，而且，载荷又高的花键轴使用时，也可采用高频加热，水冷，低温回火，则表面硬度可达HRC52-58。
( T% e  ?0 R& \# K2.作为齿轮类件使用，同样可以根据工艺需要，采用调质或高频淬火热处理工艺。
作为低速、轻或中载的齿轮使用，一般采用的热处理为：调质HB200-250。
作为中速、中载或低速、重载的齿轮使用，则采用高频淬火HRC40-45。
3.听一些热处理的老师傅说，经特别工艺，最高可达调质HB250-280，高频淬火HRC58-65。
7 w4 r, o1 X3 ~" E不过，按一般理解是很难达到的。从事设计制造工作多年，我在实际工作中，也未真正的遇到过。

shchx

首先你要确定零件的用途，然后再考虑采用什么热处理方式？

! a/ l* _9 d: I# i如果是改善切削性能，一般正火就可以
4 X2 Q3 l6 P& G  h如果是改善组织，提高力学性能，一般调质

; _' u& s2 {# ^5 s6 r: n# A5 N  k具体问题具体分析，希望以后在提问时说明问题的关键！

ZBC

请注意，对于大断面的轴类来说，45#钢的淬透性不是很好。

alex.wei

首先要明白调质的准确定义：淬火加高温回火！要得到的是回火索氏体！
; l4 A0 L1 {! Q, Y" x所以相对板条状马氏体硬度会有所降低！
- t$ X! G$ }9 D9 G& O8 V2 o但韧性要好！
所以一般调质后硬度38-42HRC。
' d# j0 |6 V* ~8 [( }6 ?. n: c; @淬火冷却介质要注意！

asdolmlm

45#钢只好调质,一般不超过HRC40,最佳是35~38.如轴,齿轮,都是45#钢调质HRC35~36.
6 Y. N+ ~- C5 d9 {45号钢热处理后最高可达到HRC60以上硬度,不过也无意义,特脆,也失去使用价值,
2 g$ J% U, ~) Q/ ]45号钢淬火后仅进行低温（150*--250*）回火，硬度是可达到HRC50*以上，但韧性很差，生产中很少运用。

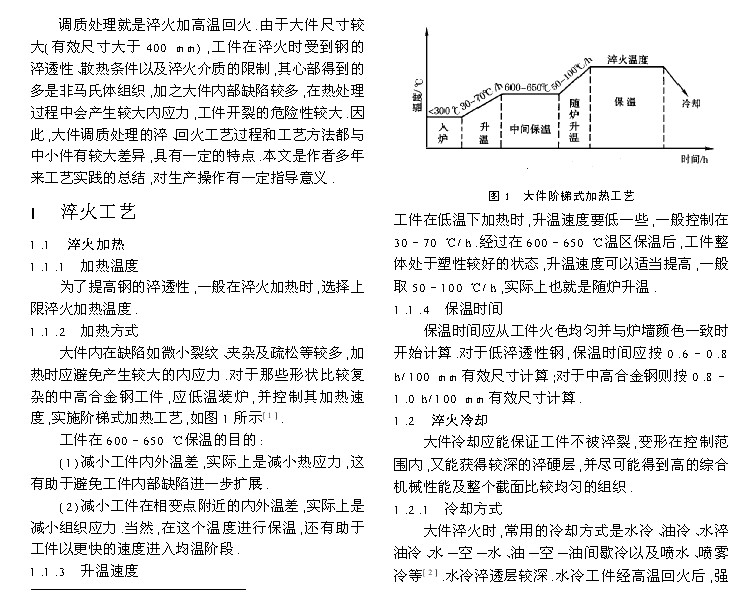

45号钢较为广泛运用热处理工艺是淬火后进行高温（500*--650*）回火，即所谓调质。硬度在HRC28*--30*为宜。如端子，马达定转子，高寿命模具的模座用板则通常选用45号钢或s50c调质

hrxsxlzf

最常用的一种材料，常用调质，硬度一般在45左右

城市庸人

你们都是从年看的硬度值呀！45#钢用做轴类的时候一般都是调制后使用这样可以增加任性和硬度，硬度一般在HRC22-25的样子。用做齿轮或是链轮的话都是要求表面高频淬火，硬度在HRC45左右，不过表面高频硬度层很薄。

千军一将

轴的大小不一
9 u* M$ u* Y/ m7 c8 U工艺部一
1 n6 V) n# U+ L# ]+ x3 ^/ t小件和大件和特大件有区别

jaychou315

在讨论中学习了

spaike

对2#点识的分类介绍和讲解受教了。
原来还以为45#只能适合调质处理呢。

网前半点

谢谢楼上各位，谢谢
这个论坛很热情
1 ?1 D1 a1 }$ U' a- B4 I# b再次感谢
