球化退火各温度阶段的组织变化

tangyanhua · 发表于 2010-1-26 21:03:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请高手详细分析一下，球化退火冷却过程中的组织变化，本人一直没想通粒状渗碳体如何产生的谢谢！

trues2006 · 发表于 2010-1-27 07:40:18

缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。

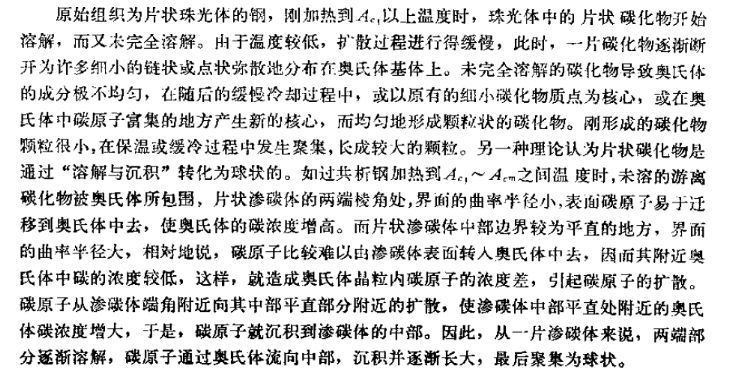

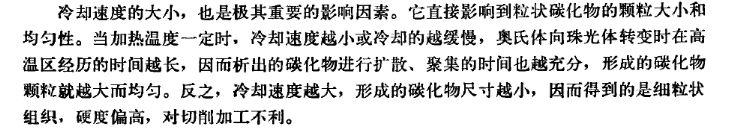

wwjxgz · 发表于 2010-1-27 09:53:28

tangyanhua · 发表于 2010-1-27 20:21:12

谢谢楼上的，球化退火中为什么还有一个炉冷至500度这个过程然后再空冷，是为了防止铁素体中再次析出片状碳化物么？

		自动登录	找回密码
密码			注册

通知

[求助] 球化退火各温度阶段的组织变化

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

浏览过的版块
