工程图中心线和详图尺寸的标法

lgl821228 · 发表于 2010-1-24 11:01:06

您需要登录才可以下载或查看，没有帐号？注册

x

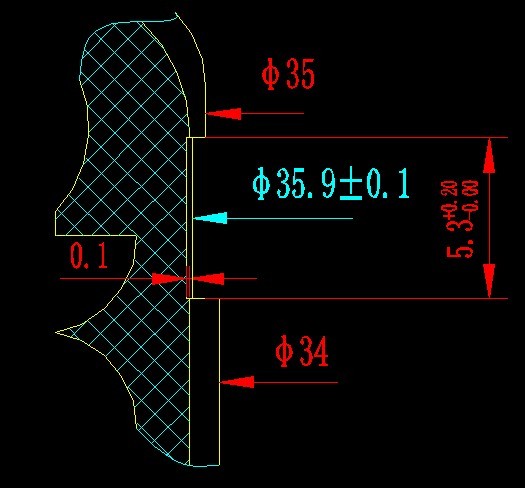

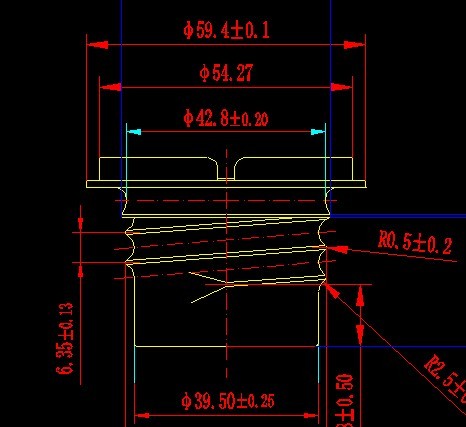

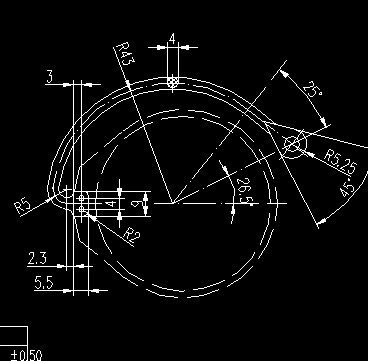

如图3张图所示

问题1：螺纹特征如何显示中心线
问题2：扫描特征如何显示扫描线为中心线
问题3：在详图上如何标直径的尺寸

gxj528 · 发表于 2010-1-24 12:36:09

螺纹特征的中心线不是有了吗？下面两个不明白什么意思，看不懂

maybey · 发表于 2010-1-24 13:30:36

学习一下啦,哈哈

sunyanwei · 发表于 2010-1-24 15:22:28

学习一下

:lol:

lgl821228 · 发表于 2010-1-24 19:48:53

那位高手可以指点下，急啊

pangpeiyan · 发表于 2010-1-25 10:11:55

详图中标注直径：你可以先标出尺寸然后再改，标出后双击那个尺寸，然后加一个前缀就可以了。

silver_tree · 发表于 2010-1-25 17:08:25

学习一下.

:lol:

longyaner521 · 发表于 2010-1-25 17:31:41

先在其父视图上标出尺寸，然后选中该尺寸，右键选择移动到视图，然后选择详细视图就可以移动过来了！

lgl821228 · 发表于 2010-1-25 17:52:17

哦原来如此啊，详图的尺寸我知道了

那还有如何在工程图中显示螺纹的中心线呢？
还有如何在工程图中显示扫描特征的中心线（即扫描线）？
请高手指教啊！！！！
